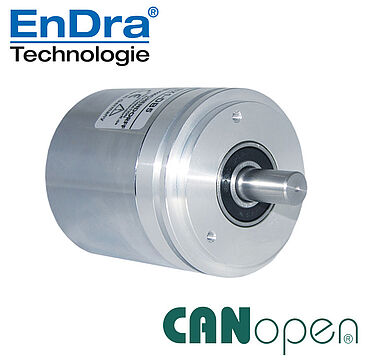

Drehgeber absolut CANopen WDGA 58A,
Galvanisch getrennt;
Vollwelle, Synchroflansch;
Gehäuse: Ø 58 mm
16/43-bit Single-/Multiturn;
Vollwelle: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8"
Kommunikationsprofil CiA 301;
Geräteprofil CiA 406 V3.2 class C2;
Binär-Code
- CANopen
- Kommunikationsprofil CiA 301
- Geräteprofil für Drehgeber CiA 406 V3.2 class C2 - LED für Statussignalisierung (CiA 303-3)
- Konfigurierbar ohne Bushaube via LSS (CiA 305) oder optional über SDO
- Umfangreiche CANopen Funktionalität
- Positions-, Geschwindigkeits- und Beschleunigungsobjekte
- Wahlweise Endschalter- und Nockenschaltfunktionen
- bis zu 4 Transmit PDO´s individuell konfigurierbar
- Skalierung
- Heartbeat und Nodeguarding sowie umfassende Diagnosemöglichkeiten
65.536 Schritte/360° (16 Bit)
Multiturn Auflösungbis zu 32 Bit mit high precision value bis zu 43 Bit.
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 12 mm
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 19 mm
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Eigenstromaufnahme: typ. 100 mA
Leistungsaufnahme: max. 1 W
LED-Signalisierung
Demonstration der LED Status-Signalisierung
Konfigurationssoftware Software-Download
Handbuch WDGA CANopen Handbuch WDGA CANopen
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|
| CB5 | axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|
| CC5 | radial, 5-polig, Schirm mit Gebergehäuse leitend verbunden |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|
| DB5 | axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|
| L2 | axial, Schirm mit Gebergehäuse leitend verbunden |
| +UB | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Schirm | Schirm |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|
| L3 | radial, Schirm mit Gebergehäuse leitend verbunden |
| +UB | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Schirm | Schirm |
Download (597 KB)
- Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 Bit)
- Zukunftsweisende Technologie mit 32 Bit Prozessor
- Höchste Lagerlasten, IP67
- EnDra®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
- QuattroMag® Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°
Download (1,33 MB)
- Inkrementale und absolute Drehgeber
- Digitale Schachtkopierung
- Eigene Entwicklung und Herstellung
- Motorfeedback
- Messsysteme
Download (4,29 MB)
Download (908 KB)
EDS-Datei für absolute Drehgeber WDGA Singleturn, CANopen.
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
Download (19,88 KB)
EDS-Datei für absolute Drehgeber WDGA Multiturn, CANopen.
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
Download (19,90 KB)
Selbstkonfektionierbarer Stecker KIS-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67
Gerader Anschlussstecker
Selbstkonfektionerbarer Stecker KISA-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67
Abgewinkelter Anschlussstecker
Selbstkonfektionierbare Kabeldose KID-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67
Gerade Anschlussdose
Selbstkonfektionierbare Kabeldose KIDA-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67
Abgewinkelte Anschlussdose
Stichleitung / Busleitung, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.
Stecker abgewinkelt - Kabel - Buchse abgewinkelt
Stichleitung / Busleitung, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.
Stecker gerade - Kabel - Buchse gerade
2-fach Verteilersystem, T-Verbindungsstück, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.
2 Buchsen, 1 Stecker
2-fach Verteilersystem, Y-Verbindungsstück, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.
2 Buchsen, 1 Stecker
Endwiderstand 120 Ohm, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.
Stecker
Endwiderstand 120 Ohm, M12 x 1
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.
Buchse
Spannexzenter SP-3-00
passend für inkrementale Drehgeber WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B und absolute Drehgeber WDGA 36A, WDGA 58A, WDGA 58B.
Montageglocke MG58A
passend für inkrementale Drehgeber WDGI 58A und
absolute Drehgeber WDGA 58A.
Wendelkupplung WK24
für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
Wendelkupplung WK32
Balgkupplung BK29
für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm*.
Max. Wellenversatz radial: ± 0,25 mm oder ± 0,30 mm*
Drehfedersteife: 150 Nm/rad oder 130 Nm/rad*
Doppelschlaufenkupplung DSK29
für Drehgeber mit Wellen Ø 6 mm, 8 mm oder 10 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.
Doppelschlaufenkupplung DSK38
für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.
Doppelschlaufenkupplung DSK48
für Drehgeber mit Wellen Ø 10 mm, 12 mm oder 14 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.
Messräder MRA500KR
Umfang 500 mm,
Belag: Kreuzrändel
Einsatzgebiete: Pappe, Holz, Textilien, Gummi, weicher Kunststoff.
Für Drehgeber mit Wellen Ø 10 mm oder Ø 12 mm.
Messräder MRA200KR
Umfang 200 mm,
Belag: Kreuzrändel
Einsatzgebiete: Pappe, Holz, Textilien, Gummi, weicher Kunststoff.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm.
Messräder MRA200KH
Umfang 200 mm,
Belag: Kunststoff (Polyurethan, glatt)
Einsatzgebiete: gefettete Metalle, Stahlprofile, lackierte Oberflächen, Kunststoffe, Papier, Pappe, Holz, Textilien, Draht, Leder.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm.
Messräder MR200KR
Umfang 200 mm,
Belag: Kreuzrändel
Einsatzgebiete: Pappe, Holz, (Textilien)
Für Drehgeber mit Wellen Ø 6 mm oder 10 mm.
Messräder MR200KH
Umfang 200 mm,
Belag: Kunststoff (Hytrel, glatt)
Einsatzgebiete: Kunststoff, lackierte Oberflächen, Papier, Pappe, Holz, Metall, Textilien.
Für Drehgeber mit Wellen Ø 6 mm oder 10 mm.
Messräder MR200NG
Umfang 200 mm,
Belag: Noppengummi
Einsatzgebiete: Textilien.
Für Drehgeber mit Wellen Ø 6 mm oder 10 mm.
Messräder MRA200NG
Umfang 200 mm,
Belag: Kunststoff (Polyurethan, genoppt)
Einsatzgebiete: grobe Textilien, Teppich, Kabelmessung, Vlies, Papier, Pappe, Holz, Kunststoffe.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm.
Messräder MRA200KG
Umfang 200 mm,
Belag: Kunststoff (Polyurethan, geriffelt)
Einsatzgebiete: Metall ungefettet, lackierte Oberfl., Kunststoffe, Papier, Pappe, Holz, Textilien, Glas, Bodenbeläge.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm
Messräder MR200KG
Umfang 200 mm,
Belag: Kunststoff (Hytrel, geriffelt)
Einsatzgebiete: Kunststoff, lackierte Oberflächen, Papier, Pappe, Holz, Metall, Textilien.
Für Drehgeber mit Wellen Ø 6 mm oder 10 mm.
Messrad MR500KH
Umfang 500 mm,
Belag: Kunststoff (Hytrel, glatt)
Einsatzgebiete: Kunststoff, lackierte Oberflächen, Papier, Pappe, Holz, Metall, Textilien.
Für Drehgeber mit Welle Ø 10 mm.
Messrad MR500KR
Umfang 500 mm,
Belag: Kreuzrändel
Einsatzgebiete: Pappe, Holz, (Textilien).
Für Drehgeber mit Welle Ø 10 mm.
Messräder MRA500KH
Umfang 500 mm,
Belag: Kunststoff (Polyurethan, glatt)
Einsatzgebiete: gefettete Metalle, Stahlprofile, lackierte Oberflächen, Kunststoffe, Papier, Pappe, Holz, Textilien, Draht, Leder.
Für Drehgeber mit Wellen Ø 10 mm oder Ø 12 mm.
Messräder MRA500KG
Umfang 500 mm,
Belag: Kunststoff (Polyurethan, geriffelt)
Einsatzgebiete: Metall ungefettet, lackierte Oberfl., Kunststoffe, Papier, Pappe, Holz, Textilien, Glas, Bodenbeläge.
Für Drehgeber mit Wellen Ø 10 mm oder Ø 12 mm.
Messrad MR500KG
Umfang 500 mm,
Belag: Kunststoff (Hytrel, geriffelt)
Einsatzgebiete: Kunststoff, lackierte Oberflächen, Papier, Pappe, Holz, Metall, Textilien.
Für Drehgeber mit Welle Ø 10 mm.
Messrad MR500NG
Umfang 500 mm
Belag: Noppengummi
Einsatzgebiete: Textilien
Für Drehgeber mit Welle Ø 10 mm.
Messrad MR500KV
Umfang 500 mm,
Belag: Kunststoff (Vulkollan®, glatt)
Einsatzgebiete: Kunststoff, lackierte Oberflächen, Papier, Pappe, Holz, Metalle, Draht.
Für Drehgeber mit Welle Ø 10 mm.
Messräder MRA500NG
Umfang 500 mm,
Belag: Kunststoff (Polyurethan, genoppt)
Einsatzgebiete: grobe Textilien, Teppich, Kabelmessung, Vlies, Papier, Pappe, Holz, Kunststoffe.
Für Drehgeber mit Wellen Ø 10 mm oder Ø 12 mm.
Messrad MR150GR06
Umfang: 150 mm,
Belag: O-Ring 3,5 mm breit, Material NBR70
Einsatzgebiete: Holz, Metall, Förderbänder, Papier, Textilien.
Für Drehgeber mit Wellen Ø 6 mm.
Messrad MRA200GR10
Umfang: 200 mm,
Belag: O-Ring 3,5 mm breit, Material NBR70
Einsatzgebiete: Holz, lackierte Oberflächen, Papier, Kunststoffe.
Für Drehgeber mit Wellen Ø 10 mm.
Der Drehgeber WDGA 58A CANopen galv. getrennt ist auch mit der hohen Schutzart IP67 rundum lieferbar.
Max. Betriebsdrehzahl: 3500 min'-1
Zulässige Wellenbelastung: axial 100 N; radial 110 N
Anlaufdrehmoment: ca. 4 Ncm bei Raumtemperatur
Der Drehgeber WDGA 58A CANopen galv. ist auch mit fest eingebautem 120 Ohm Endwiderstand lieferbar.
Der Drehgeber WDGA 58A CANopen galv. Welle: Ø 6 mm ist auch mit einer verkürzten Welle L = 10 mm erhältlich.
