WK24

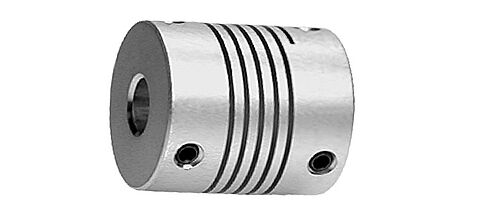

Wendelkupplung WK24

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.

Technische Anwendungsberatung
WK24 Kupplung Drehgeber
Drehzahl max.
8000 min'-1
Drehmoment max.
100 Ncm
Wellenversatz radial max.
±0,3 mm
Wellenversatz axial max.
±0,5 mm
Wellenversatz angular max.
±4°
Drehfedersteife
20 Nm/rad
Radialfedersteife
60 N/mm
Trägheitsmoment
22,2 gcm²
Schrauben Drehmoment max.
120 Ncm
Gewicht
26 g
Material

Aluminium chromatiert

Bestellnummer(n)
WK240606
Wendelkupplung: Ø d1 = 6 mm, Ø d2 = 6 mm
WK240608
Wendelkupplung: Ø d1 = 6 mm, Ø d2 = 8 mm
WK240610
Wendelkupplung: Ø d1 = 6 mm, Ø d2 = 10 mm
WK240808
Wendelkupplung: Ø d1 = 8 mm, Ø d2 = 8 mm
WK241010
Wendelkupplung: Ø d1 = 10 mm, Ø d2 = 10 mm
WK241212
Wendelkupplung: Ø d1 = 12 mm, Ø d2 = 12 mm

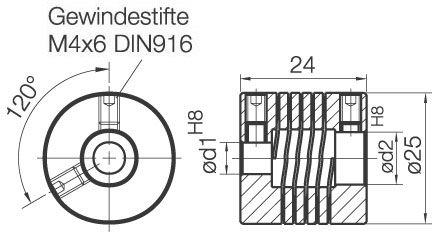

Alle Abmessungen in mm
