Um eine exakte Überwachung der Pitch-Motoren und der Blattwinkel sicherzustellen, können die redundanten Absolut-Inkremental-Encoder WDGE eingesetzt werden. Durch den intelligenten Aufbau des WDGE kann sowohl die absolute Position wie auch die Geschwindigkeit der Rotorblätter ermittelt und kontrolliert werden.

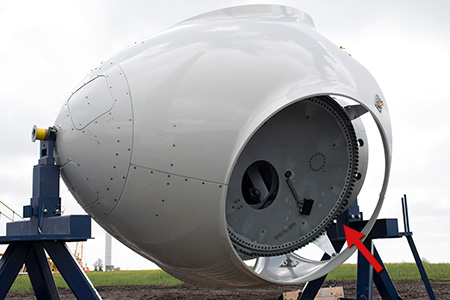

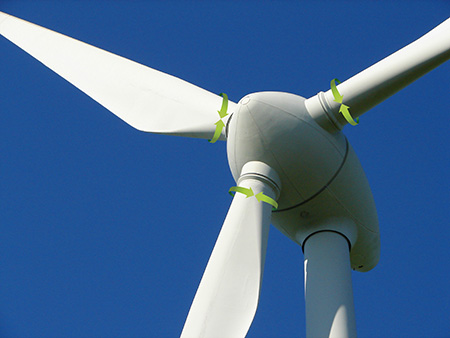

Damit eine Windanlage optimal geregelt werden kann muss die aktuelle Position der Rotorblätter gemessen werden. Durch die ideale Drehung der Rotorblätter zum Wind wird die strukturelle Belastung der Rotorblattmechanik reduziert. Die korrekte Einstellung der Blattwinkelposition wird mit der Pitch-Motor-Steuerungen erzielt. Neben der Messung direkt am Motor, muss zur Blattwinkelüberwachung direkt am Rotorblatt gemessen werden. Hierfür kann der SSI Absolut-Drehgeber WDGA eingesetzt werden, der präzise und verlässliche Messungen liefert. Der Drehgeber ist mit weiteren  Absolute-Schnittstellen wie auch mit Voll- oder Endhohlwelle verfügbar. Auch für redundante Anwendungen bietet Wachendorff eine passende Lösung.

Wichtige Merkmale:

• 16 Bit Single- / 43 Bit Multiturn
• EnDra®-Multiturntechnologie: Wartungsfrei und umweltschonend
• SSI mit Gray oder Binär
• Zukunftsweisende Technologie mit 32 Bit-Prozessor
• 2-Farb-LED als Anzeige von Betriebszustand
• Höchste Lagerlasten bis 220 N radial, 120 N axial
• Arbeitstemperatur: -40 °C bis +85 °C (WDGA)
• Schutzart: IP67 (Gehäuse), IP65 (Welle), IP67 rundum möglich

Drehgeber WDGA 58B SSI

Um die maximale Windenergie abzugreifen, müssen Windräder bestmöglich zur Windrichtung ausgerichtet werden. Azimut-Motoren sorgen für die Drehung der Gondel des Windrades und richten sie somit optimal aus. Durch die Drehgeber wird eine genaue Positionierung der Gondel möglich. Anforderungen an solche Drehgeber sind unter anderem hohe Präzession und Robustheit. Wachendorff bietet mit der WDGA-Serie eine große Auswahl an hochwertigen Absolutwertgebern, die mit verschiedenen Schnittstellen und Voll- oder Hohlwellenoptionen vorhanden sind. Für redundante Anwendungen kann die WDGE-Serie verwendet werden.

Wichtige Merkmale:

• EnDra^®: Wartungsfrei und umweltschonend
• CANopen, Single- und Multiturn
• Kommunikationsprofil CiA 301
• Geräteprofil CiA 406
• Single-/Multiturn (max. 16 bit / 43 bit)
• Zukunftsweisende Technologie mit 32 Bit Prozessor
• 2-Farb-LED als Anzeige von Betriebszustand und Fehlermeldung nach CiA 303-3

Drehgeber WDGA 58E CANopen
