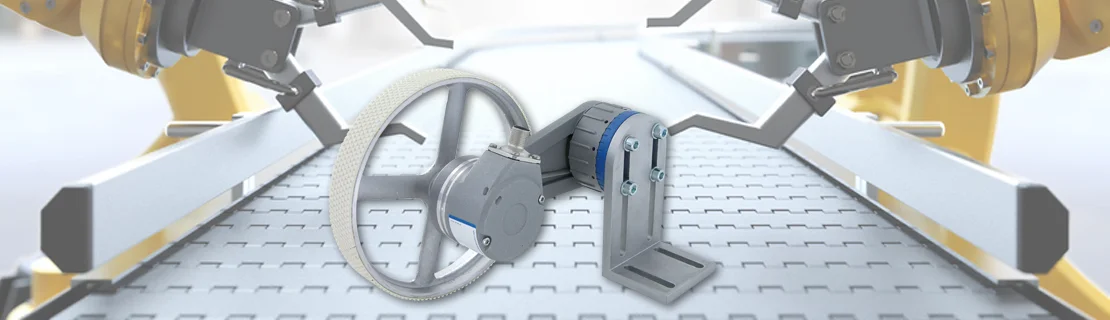

LMSCA das ultra-kompakte und robuste Längenmesssystem

inkl. Drehgeber WDGP 36A und 200 mm Messrad

  • Platzsparendes, zuverlässiges System für Position, Geschwindigkeit und Länge
  • Bis zu 0,0125 mm/Impuls für hervorragende Messergebnisse
  • Für viele Oberflächen geeignet
  • Dämpfende Lagerung
  • Anpressdruck - Leicht anpassbar durch intelligente Zentraljustierung
  • Schnell montiert und justiert

Die patentierte Rasterung ist für die einfache bzw. eindeutige Montage und für eine lange Nutzungsdauer entwickelt worden. Das LMSCA wird über die vielfältigen Befestigungsmöglichkeiten starr montiert, wobei das Messrad lose auf dem sich bewegenden Material aufgesetzt wird. Mit nur einer verliersicheren Zentralschraube löst man die Verzahnung und bringt mit der Rasterung eine definierte Kraft des Messrades auf das Material auf.



Gegenüber anderen Systeme, die diese Methode nicht anwenden, ist es nicht von der Geschicklichkeit des Monteurs abhängig, wie groß die Kraft auf das Material wirkt. In Abhängigkeit der Materialoberfläche möchte man zum einen den Anpressdruck so hoch wie möglich wählen, um möglichen Schlupf auszuschließen und zum anderen das Material oder auch die Oberfläche des Messrades nicht beschädigen. Mit der Rasterung kann man dem Monteur eine eindeutige Vorgabe geben, wie hoch der Anpressdruck sein soll (bis zu 20 N, in Schritten von 5 N).

Die speziell konstruierte Spiralfeder sorgt zum einen dafür, dass der eingestellte Anpressdruck permanent anliegt, zum anderen gleicht sie auch größere Unebenheiten elegant aus und stellt zu jedem Zeitpunkt einen Kontakt zum Material sicher.

Je nach dem gewünschten Einsatzgebiet bietet das System mit seinen Detaillösungen umfassende Vorteile.

Klein, kompakt und sehr genau:

Das LMSCA ist mit einem Drehimpulsgeber von 36 mm Durchmesser bestückt und nur 120 mm lang. Der Drehimpulsgeber kann zwischen 1 I/U bis 16.384 I/U bestellt werden und liefert damit die exakte Impulszahl für Ihre Anwendung. Das Längenmesssystem LMSCA erreicht eine Auflösung von bis zu 0,0125mm/Impuls. Alternativ kann der Drehgeber als Absolutwertgeber mit der patentierten QuattroMag®-Singleturntechnologie und EnDra®-Multiturntechnologie z. B. CAN-Botschaften, RS485- oder SSI-Signale senden.


Überall montierbar:

Der Drehgeber WDGP wird über eine Klemmung fixiert, mit der man den radialen Steckerabgang beliebig positionieren kann. Über einen Haltewinkel mit 2 Langlöchern und einem Kreuzloch stehen alle Möglichkeiten offen, das LMSCA optimal zu montieren.


Für jede Oberfläche geeignet:

Die Messräder mit einem Umfang von 200 mm besitzen unterschiedliche Oberflächen für den Einsatz auf allen Materialen, wie z. B. Kunststoff, PVC, lackierte Oberflächen, Papier, Pappe, Metall, Textilien, Teppich, Gummi, Folie, etc.
Mit einem über die Rasterung genau einstellbaren Anpressdruck zum Optimum von Materialschonung versus Schlupf.


Überall einsetzbar:

Die robuste Konstruktion und die langlebige und stabile Lagerung der Schwinge und des Drehgebers sind für einen weiten Bereich von Einsatzgebieten ausgelegt. Immer da, wo eine Geschwindigkeit oder eine Position gemessen werden soll, ist das LMSCA als ein zuverlässiger Sensor einsetzbar z. B. an einem Fließband, bei einer kontinuierlichen Produktion/Messung oder bei Reversierbewegungen bei größeren Entfernungen.

  • In-Line Geschwindigkeitsmessung für die qualitativ hochwertige Bedruckung von Holz, Kartonagen oder verpackten Lebensmitteln oder Medikamenten mit z. B. Date Code, Expired Date, Lot, etc.
  • In-Line Geschwindigkeitsmessung für die Qualitätsüberwachung mit Kameras von z. B. Folien, Teppich, Kabel, Laminate, Rohre, Dekor
  • In-Line Streckenmessung für die Ermittlung von Volumen und Tonnen mit einem zusätzlichen Sensor, z. B. bei Paketdiensten oder in Steinbrüchen
  • In-Line Geschwindigkeitsmessung für das Kleben von Kartonagen oder Folien
  • Geschwindigkeits- und Positionsmessung bei Regalbediengeräten, auch solche mit Ritzel und Zahnstange, können realisiert werden

Das kompakte Längemesssystem LMSCA hat eine hohe Schutzart von IP67, am Welleneingang IP65. Es wird mit 4,75 VDC bis 32 VDC versorgt. Der Drehgeber WDGP liefert entweder inkrementale ABN und invertierte Signale (in TTL oder HTL) oder besitzt eine absolute Schnittstelle (CAN, J1939, SSI oder RS485). Der Anschluss erfolgt über einen M12-Stecker.

Schnell montiert – direkt an der Maschine

... das Längenmesssystem LMSCA22

Leicht anbaubar – mit vormontiertem Winkel

... das Längenmesssystem LMSCA32

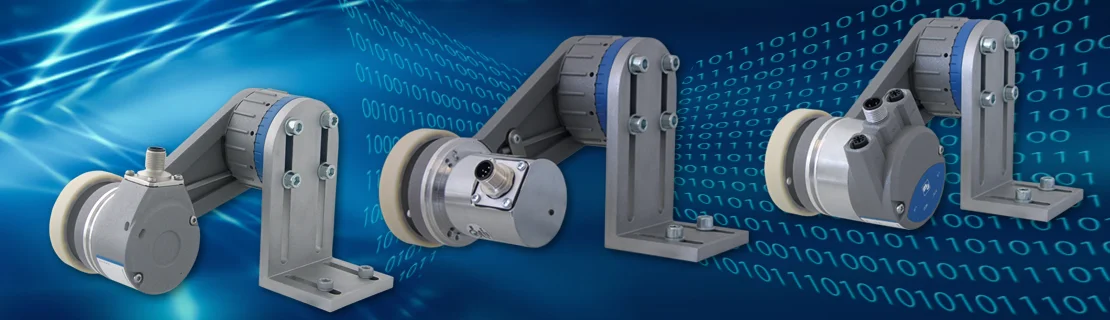

Präzise Positionsbestimmung mit dem Längenmesssystem LMS MA

Wahlweise mit Inkremental- oder Absolut-Drehgeber

  • Platzsparendes, zuverlässiges Komplettsystem für Position, Geschwindigkeit und Länge
  • Bis zu 0,008 mm/Impuls (inkremental, als Komplettsystem) oder
    bis zu 0,003 mm/Schritt (absolut, bestehend aus Einzelkomponenten: Messrad, Federarm und Drehgeber) für hervorragende Messergebnisse
  • Für jede Oberfläche geeignet
  • Schnell montiert und justiert



Positionen, Geschwindigkeiten, Verfahrlängen

… zuverlässig und präzise messen

Wachendorff Automation entwickelt und fertigt seit mehr als 25 Jahren Systeme und Drehgeber für den weltweiten Einsatz in den Bereichen Maschinen-/Anlagenbau, Aufzugsbau, Mobile Maschinen und Erneuerbare Energien.

Mehr als 1.500 realisierte Kundenvarianten zeigen unsere große Flexibilität und absolute Kundenorientierung. Aufgrund höchster mechanischer und elektrischer Standfestigkeit unserer Drehgeber und Systeme gewährleisten wir eine Garantie von 5 Jahren – das ist weltweit einzigartig!

Wir unterstützen Sie bereits in der Konstruktionsphase. Auf Ihre Messaufgabe exakt abgestimmte Längen- und Positionsmesssysteme sind unsere Stärke.

Mit diesen Systemen sind Positionen, Geschwindigkeiten und Verfahrlängen von z. B. Förderbändern, Folien-/Papierbahnen oder Kartonagen, etc. sicher und effizient zu erfassen.

Mit den Messsystemen LMSMA2x/3x erfüllen wir höchste Anforderungen in idealer Weise:
Konstante und exakte Messergebnisse durch optimale, schlupfarme Messung bei unterschiedlichsten Bedingungen durch:

  • einstellbaren Anpressdruck, abgestimmte Messräder für jeden Belag,
  • wählbare Auflösungen von 1,0 bis 0,008 mm/Impuls (inkremental, als Komplettsystem)
    oder bis zu 0,003 mm/Impuls Schritt (absolut, bestehend aus Einzelkomponenten: Messrad, Federarm und Drehgeber)
  • Geringer Platzbedarf durch kompakte Bauweise.

Hohe Standzeiten durch große mechanische Robustheit aller Komponenten. Schnelle und flexible Montage an der Maschine.

Erfahrung zeigt sich im Detail … Zeit sparen mit System

Wir haben die Einstellmöglichkeiten der Gesamtsysteme, die auf einem Federarm mit zentraler Feder basieren, deutlich optimiert.

Daraus ergeben sich konstruktive und geldwerte Vorteile für Sie:

Jetzt 36 Ausrichtpositionen

Das neu entwickelte Handrad mit seinen 10°-Rastschritten ermöglicht 36 Ausrichtpositionen. In der Kombination mit den Langlöchern des Haltewinkels  erhalten Sie einen weitaus größeren Spielraum für die Montage.

Einfach zu verstellende Vorspannung

Bei den neuen Systemen ist die Vorspannung der Feder in Schritten zu 5 N, auf bis zu maximal 30 N Vorspannung, einstellbar.

Justierung ohne Demontage

Die vormontierten Systeme können beim Einbau in die Maschine oder der Nachjustierung während der Inbetriebnahme montiert bleiben.

Fixierung in Ruhepostion

Insbesondere im Einrichtebetrieb oder bei Wartung der Maschine kann es vorkommen, dass das Längenmesssystem nicht mitlaufen soll. Die LMSMA-Systeme bieten hier die Möglichkeit den Federarm in einer Ruheposition zu fixieren. Anschließend wird der Federarm wieder in die Arbeitsposition gebracht und arbeitet mit dem vorher eingestellten Anpressdruck weiter. Sie sehen, es gibt sehr gute Gründe für den Einsatz der Längenmesssysteme LMSMA.

Schnell montiert – direkt an der Maschine

... das Längenmesssystem LMSMA2x

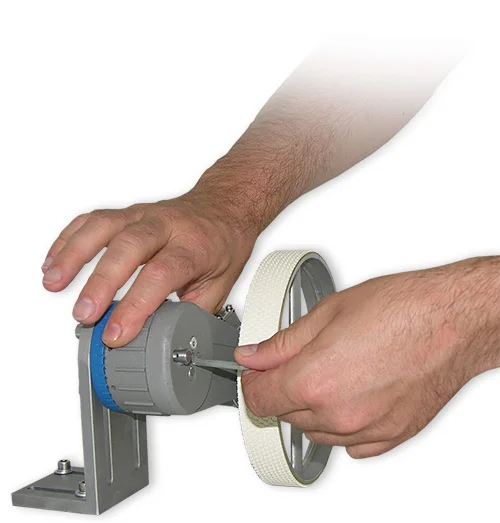

Zur Montage einfach die Grundplatte vom Handrad lösen und an der von Ihnen definierten Position in der Maschine befestigen. Die Abmessungen der Bohrungen in der blauen Grund-platte sind auf die am Markt gängigen Befestigungsprofile abgestimmt. Mit der verliersicheren Zentralschraube lässt sich das Messsystem mit der Grundplatte verbinden. Jetzt noch die Vorspannung einstellen und die Zentralschraube festziehen. Fertig!

Leicht anbaubar – mit vormontiertem Winkel

... das Längenmesssystem LMSMA3x

Wenn keine direkte Montagemöglichkeit an der Anlage vorhanden ist, haben wir auch dafür eine Lösung. Mit dem sehr variabel ausrichtbaren Haltewinkel und den
36 Rastpositionen des Handrades sind unterschiedlichste Einbaulagen realisierbar.

Perfekter Halt und eine extrem niedrige Rundlauftoleranz

Das Längenmesssystem LMSMA mit dem Messrad KW
(Aufnahme für Drehgeber mit konischer Welle)

wurde eigens für Anwendungen entwickelt, die sehr niedrige Rundlauftoleranzen benötigen.

Das optimierte System hat, im Vergleich zu einem Standard-Längenmesssystem, eine bis zu 10-fach bessere Rundlauftoleranz und eignet sich daher für Anwendungen die eine sehr hohe Genauigkeit erfordern. In Kombination mit unseren hochauflösenden inkrementalen Drehgebern ein unschlagbares Team.

Präzise Positionsbestimmung für Markiersysteme mit LMS LA12

  • Platzsparendes Komplettsystem
  • Bis zu 0,008 mm/Impuls für hervorragende Druckbilder
  • Für jede Oberfläche geeignet
  • Hohe lineare Ausgleichsfähigkeit
Mit dem neuen Messsystem LMSLA12 liefern wir Ihnen ein perfekt abgestimmtes, vormontiertes Komplettsystem für den Einsatz in Markier- und Kennzeichnungsbereichen.

Das System, mit integriertem, inkrementalem Drehgeber, 25 N Anpressdruck und einem schlupffreien Messrad, wird in Markiersystemen unterschiedlichster Art eingesetzt, um die Geschwindigkeit kontinuierlich zu messen. Auf Basis dieser Messung erfolgt die Positionsbestimmung des zu markierenden Produktes.

Das Produktkennzeichnungs- bzw. Markiersystem, als eine Einheit am Ende des Verpackungsprozesses, nutzt diese genaue Positionsinformation, um in einer sehr hohen Druckqualität u. a. Kartonagen, Verpackungen, Etiketten, Flaschen und sonstige Materialien zielgenau zu markieren.

Codes jeder Art, Markenschriftzüge und Grafiken, Chargen- und  Losnummern sowie Haltbarkeitsdaten werden z. B. per InkJet oder mit Spezialtinte aufgebracht.

Die Komponenten des Messsystems sind optimal aufeinander abgestimmt und gewährleisten neben höchster Präzision eine sehr lange Lebensdauer.

  • Die Drehgeber der Serie WDGI sind mit ihrer hohen Schutzart IP65/67 für den Einsatz in rauen Industrieumgebungen entwickelt und abgestimmt.
  • Mit 220 N zulässiger radialer Last auf der Welle kann das Messsystem sicher mit der hohen Vorspannkraft von 25 N schlupffrei montiert werden.
  • Wählen Sie das passende Kabel mit gerader (KI-8-67) oder abgewinkelter (KIA-8-67) Anschlussdose aus unserem Sortiment. Wir beraten Sie gerne.
  • Besondere und ausgewählte Oberflächen der verschiedenen Messräder von Wachendorff gewährleisten in allen Einsatz- gebieten die Schlupffreiheit. Und dies auch bei sehr hohen Fertigungsgeschwindigkeiten.
  • Der speziell für diesen Einsatz des Messsystems entwickelte Drehgeberhalter ist durch die Langlochbefestigung leicht montierbar.
  • Die sehr hohe Wiederholgenauigkeit kombiniert mit einer hohen Auflösung des Drehgebers WDGI mit bis zu 25.000 I/U (0,008 mm/Impuls) garantieren die präzise Markierposition.
