Längenmesssysteme - messen ohne Schlupf

Wahlweise mit Inkremental- oder Absolut-Drehgeber

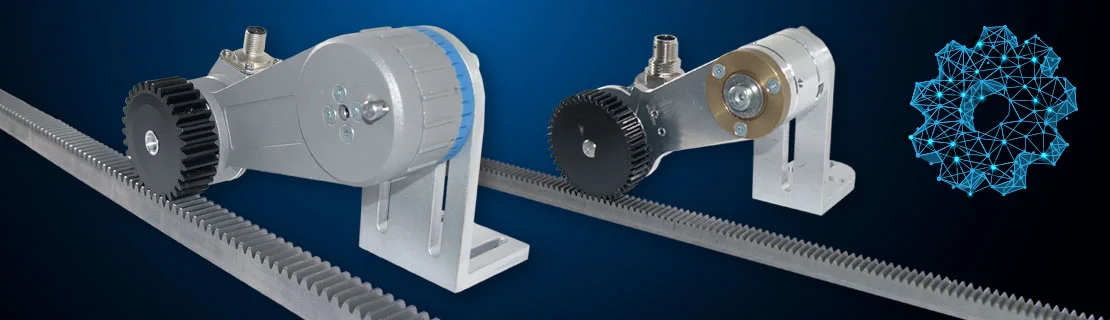

Die bewährten Längenmesssysteme LMSCA und LMSMA können zur schlupffreien Messung mit einem Zahnrad ausgestattet werden. Dank Zahnrädern aus Kunststoff ist kein zusätzlicher Schmierstoff notwendig.

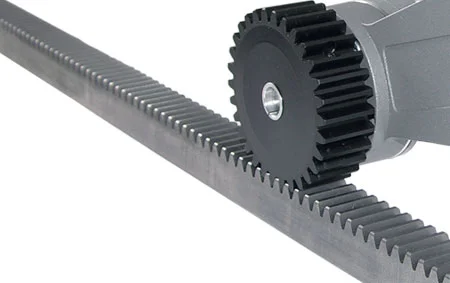

Montieren Sie einfach die passende Schiene auf einem Schlitten oder Ihrem Messobjekt und das Längenmesssystem mit seinem Drehgeber und dem formschlüssigen Zahnrad misst schlupffrei Geschwindigkeit, Länge und Position.

Bei hoher Belastung sind die Längenmesssysteme auch mit Zahnrädern aus Metall nutzbar, hierbei ist auf eine zusätzliche Schmierung zu achten.

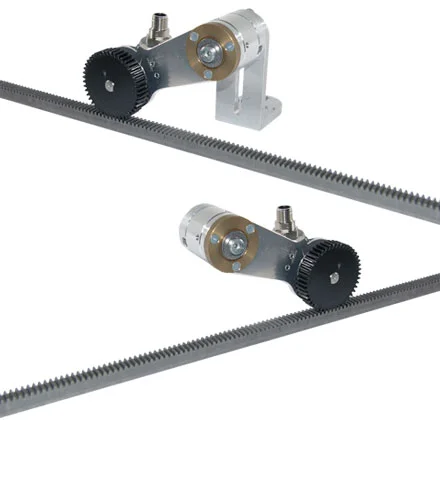

Das ultra-kompakte und robuste Längenmesssystem LMSCA
inkl. Drehgeber WDGP 36A

  • Platzsparendes, zuverlässiges System für Position, Geschwindigkeit und Länge
  • Bis zu 0,0125 mm/Impuls für hervorragende Messergebnisse
  • Dämpfende Lagerung
  • Anpressdruck - Leicht anpassbar durch intelligente Zentraljustierung
  • Schnell montiert und justiert

Klein, kompakt und sehr genau:

Das LMSCA ist mit einem Drehimpulsgeber von 36 mm Durchmesser bestückt und nur 120 mm lang. Der Drehimpulsgeber kann zwischen 1 I/U bis 16.384 I/U bestellt werden und liefert damit die exakte Impulszahl für Ihre Anwendung. Das Längenmesssystem LMSCA erreicht eine Auflösung von bis zu 0,0125mm/Impuls. Alternativ kann der Drehgeber als Absolutwertgeber mit der patentierten QuattroMag®-Singleturntechnologie und EnDra®-Multiturntechnologie z. B. CAN-Botschaften, RS485- oder SSI-Signale senden.
Weitere Informationen zum Längenmesssystem LMSCA, auch mit weiteren Messrädern, finden Sie unter "Mehr Informationen" auf unserer Website, kontaktieren Sie Ihren Ansprechpartner oder nutzen Sie unsere Chatfunktion.

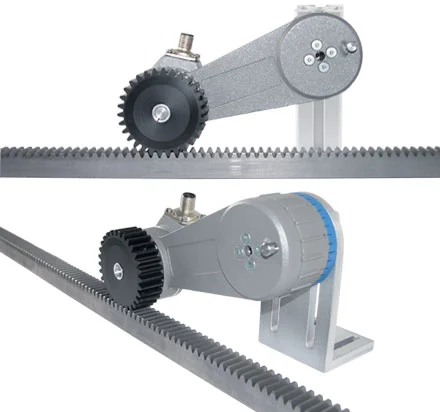

Das kompakte Längenmesssystem LMSMA

  • Platzsparendes, zuverlässiges Komplettsystem für Position, Geschwindigkeit und Länge
  • Anpressdruck einstellbar
  • Justierung ohne Demontage
  • Fixierung in Ruheposition
  • Wählbare Auflösungen von 1,0 bis 0,008 mm/Impuls (inkremental, als Komplettsystem)
    oder bis zu 0,003 mm/Impuls Schritt (absolut, bestehend aus Einzelkomponenten: Messrad, Federarm und Drehgeber)
  • Schnell montiert und justiert dank patentierter Rasterung

Hohe Standzeiten durch große mechanische Robustheit aller Komponenten. Schnelle und flexible Montage an der Maschine.
Weitere Informationen zum Längenmesssystem LMSMA, auch mit weiteren Messrädern, finden Sie unter "Mehr Informationen" auf unserer Website, kontaktieren Sie Ihren Ansprechpartner oder nutzen Sie unsere Chatfunktion.
