DSK48

Doppelschlaufenkupplung DSK48

für Drehgeber mit Wellen Ø 10 mm, 12 mm oder 14 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

Technische Anwendungsberatung

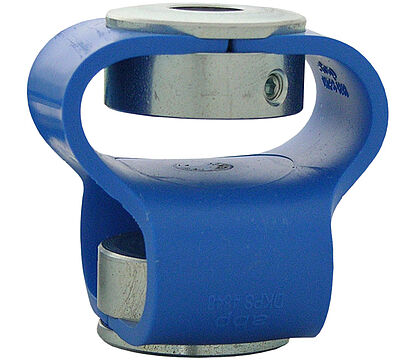

DSK48 Kupplung Drehgeber
Drehzahl max.
3000 min'-1
Drehmoment max.
200 Ncm
Wellenversatz radial max.
±3,0 mm
Wellenversatz axial max.
±4,0 mm
Wellenversatz angular max.
±12°
Drehfedersteife
28 Nm/rad
Radialfedersteife
7 N/mm
Trägheitsmoment
106 gcm²
Schrauben Drehmoment max.
100 Ncm
Gewicht
85 g
Material

Flansch: Stahl verzinkt
Verbindungselement: Polyurethan

Arbeitstemperatur
-30 °C bis +80 °C
Bestellnummer(n)
DSK481010
Doppelschlaufenkupplung: Ø d1 = 10 mm, Ø d2 = 10 mm
DSK481012
Doppelschlaufenkupplung: Ø d1 = 10 mm, Ø d2 = 12 mm
DSK481212
Doppelschlaufenkupplung: Ø d1 = 12 mm, Ø d2 = 12 mm
DSK481414
Doppelschlaufenkupplung: Ø d1 = 14 mm, Ø d2 = 14 mm
Alle Abmessungen in mm
Z DSK48 Kupplung Drehgeber
