PK24

Stegkupplung PK24

für Drehgeber mit Wellen Ø 6 mm, 8 mm oder 10 mm.

Technische Anwendungsberatung
PK24 Kupplung Drehgeber
Drehzahl max.
10000 min'-1
Drehmoment max.
80 Ncm
Wellenversatz radial max.
±0,3 mm
Wellenversatz axial max.
±0,3 mm
Wellenversatz angular max.
±3°
Drehfedersteife
38 Nm/rad
Radialfedersteife
115 N/mm
Trägheitsmoment
7 gcm²
Schrauben Drehmoment max.
120 Ncm
Gewicht
10 g
Material

Polyamid glasfaserverstärkt
Naben: Messing

Bestellnummer(n)
PK240606
Stegkupplung: Ø d1 = 6 mm, Ø d2 = 6 mm
PK240608
Stegkupplung: Ø d1 = 6 mm, Ø d2 = 8 mm
PK240610
Stegkupplung: Ø d1 = 6 mm, Ø d2 = 10 mm
PK240808
Stegkupplung: Ø d1 = 8 mm, Ø d2 = 8 mm
PK240810
Stegkupplung: Ø d1 = 8 mm, Ø d2 =10 mm
PK241010
Stegkupplung: Ø d1 = 10 mm, Ø d2 =10 mm

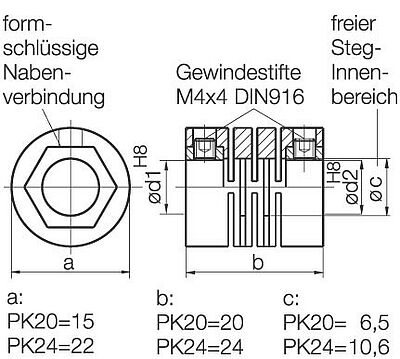

Alle Abmessungen in mm
