Schnittstellen

1 x USB-Bus, 1 x CAN 2.0

Baudrateneinstellung

bis zu 1 Mbit/s

Versorgung

über USB-Schnittstelle

CAN-Spezifikationen

2.0A (11-Bit-ID) und 2.0B (29-Bit-ID)

Projektierung

• PCAN-View CAN-Monitor für Windows ® Vista / XP / 2000
• Device-Treiber und Interface-DLL für Windows ® Vista / XP / 2000
  (Software im Lieferumfang enthalten)

Anschluss CAN-BUS

• über D-Sub, 9-polig (nach CiA DS102-1)
• auf Stecker, 5-polig CB5
• mit Verbindungsadapter KAAPEAK000

Montage

mobiler Einsatz

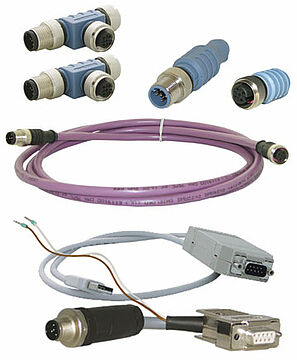

Lieferumfang:

2x T-Verbindungsstück (CTA-21-67-01)
1x Endwiderstand 120 Ohm Stecker (CEW-120-67-S)
1x Endwiderstand 120 Ohm Buchse (CEW-120-67-B)
1x Stichleitung mit 1 m Kabel (CVK567010)
1x Peak CAN-USB Analyzer mit Verbindungsadapter (CANUSBANALYZER)
