WK22

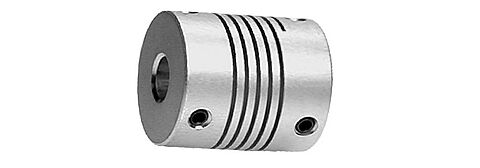

Wendelkupplung WK22

für Drehgeber mit Welle Ø 6 mm.

Technische Anwendungsberatung
WK22 Kupplung Drehgeber
Drehzahl max.
8000 min'-1
Drehmoment max.
60 Ncm
Wellenversatz radial max.
±0,25 mm
Wellenversatz axial max.
±0,4 mm
Wellenversatz angular max.
±3,5°
Drehfedersteife
9 Nm/rad
Radialfedersteife
40 N/mm
Trägheitsmoment
6,7 gcm²
Schrauben Drehmoment max.
80 Ncm
Gewicht
13 g
Material

Aluminium chromatiert

Bestellnummer(n)
WK220606
Wendelkupplung: Ø d1 = 6 mm, Ø d2 = 6 mm
Alle Abmessungen in mm
