FB29B

Balgkupplung FB29B

für Drehgeber mit Wellen Ø 4 mm, 6 mm, 8 mm, 10 mm oder 12 mm.

Technische Anwendungsberatung

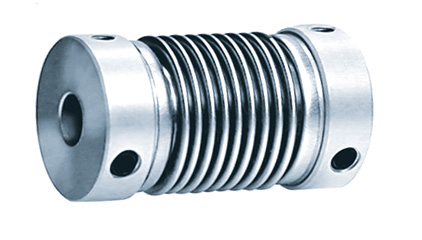

FB29B Kupplung Drehgeber
Drehzahl max.
10000 min'-1
Drehmoment max.
120 Ncm
Wellenversatz radial max.
±0,25 mm
Wellenversatz axial max.
±0,4 mm
Wellenversatz angular max.
±4°
Drehfedersteife
150 Nm/rad
Radialfedersteife
25 N/mm
Trägheitsmoment
8 gcm²
Schrauben Drehmoment max.
150 Ncm
Gewicht
15 g
Material

Flansch: Aluminium eloxiert,
Balg: Edelstahl

Bestellnummer(n)
FB29B0404
Balgkupplung: Ø d1 = 4 mm, Ø d2 = 4 mm
FB29B0406
Balgkupplung: Ø d1 = 4 mm, Ø d2 = 6 mm
FB29B0606
Balgkupplung: Ø d1 = 6 mm, Ø d2 = 6 mm
FB29B0610
Balgkupplung: Ø d1 = 6 mm, Ø d2 = 10 mm
FB29B0612
Balgkupplung: Ø d1 = 6 mm, Ø d2 = 12 mm
FB29B0808
Balgkupplung: Ø d1 = 8 mm, Ø d2 = 8 mm
FB29B1010
Balgkupplung: Ø d1 = 10 mm, Ø d2 = 10 mm
FB29B1012
Balgkupplung: Ø d1 = 10 mm, Ø d2 = 12 mm
FB29B1212
Balgkupplung: Ø d1 = 12 mm, Ø d2 = 12 mm
Alle Abmessungen in mm
