DSK38

Doppelschlaufenkupplung DSK38

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

Technische Anwendungsberatung

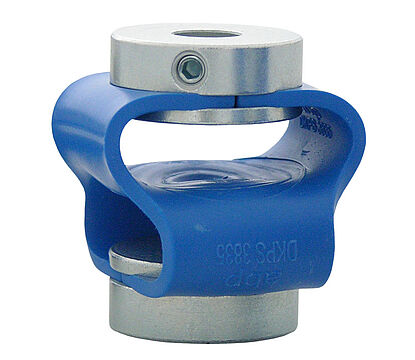

DSK38 Kupplung Drehgeber
Drehzahl max.
3000 min'-1
Drehmoment max.
150 Ncm
Wellenversatz radial max.
±2,5 mm
Wellenversatz axial max.
±3,0 mm
Wellenversatz angular max.
10°
Drehfedersteife
25 Nm/rad
Radialfedersteife
15 N/mm
Trägheitsmoment
104 gcm²
Schrauben Drehmoment max.
200 Ncm
Gewicht
48 g
Material

Flansch: Stahl verzinkt
Verbindungselement: Polyurethan

Arbeitstemperatur
-30 °C bis +80 °C
Bestellnummer(n)
DSK380606
Doppelschlaufenkupplung: Ø d1 = 6 mm, Ø d2 = 6 mm
DSK380610
Doppelschlaufenkupplung: Ø d1 = 6 mm, Ø d2 = 10 mm
DSK380612
Doppelschlaufenkupplung: Ø d1 = 6 mm, Ø d2 = 12 mm
DSK380808
Doppelschlaufenkupplung: Ø d1 = 8 mm, Ø d2 = 8 mm
DSK380810
Doppelschlaufenkupplung: Ø d1 = 8 mm, Ø d2 = 10 mm
DSK380812
Doppelschlaufenkupplung: Ø d1 = 8 mm, Ø d2 = 12 mm
DSK381010
Doppelschlaufenkupplung: Ø d1 = 10 mm, Ø d2 = 10 mm
DSK381012
Doppellschlaufenkupplung: Ø d1 = 10 mm, Ø d2 = 12 mm
DSK381212
Doppelschlaufenkupplung: Ø d1 = 12 mm, Ø d2 = 12 mm
Alle Abmessungen in mm
Z DSK38 Kupplung Drehgeber
