WDGA 58B SAE J1939 galv. getrennt

Drehgeber absolut, magnetisch, CAN SAE J1939 WDGA 58B,
Galvanisch getrennt;
Vollwelle, Klemmflansch;
Gehäuse: Ø 58 mm

16/32-bit Single-/Multiturn;
Vollwelle: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8"

DatenblattTechnische Anwendungsberatung

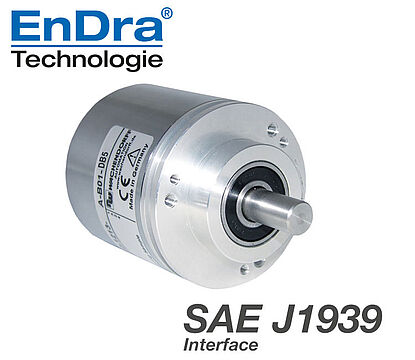

Drehgeber WDGA58B SAEJ1939 galv
Highlights
  • EnDra®-Multiturn Technolgie: Wartungsfrei und umweltschonend
  • CAN SAE J1939 Protokoll
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • 2-Farb-LED als Anzeige von Betriebszustand
  • Höchste Lagerlasten bis 220 N radial, 120 N axial
Produkt-Details
Flansch
Klemmflansch
Gehäuse
Ø 58 mm
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung

65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 32 Bit

Welle
Ø 6 mm
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 12 mm
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Ø 8 mm
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 19 mm
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Ø 10 mm
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Ø 9,525 mm
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Max. Betriebsdrehzahl
8000 min'-1
Betriebsspannung
10 VDC bis 32 VDC
Eigenstromaufnahme: typ. 100 mA
Leistungsaufnahme: max. 1 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65
Hinweis
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CB5axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

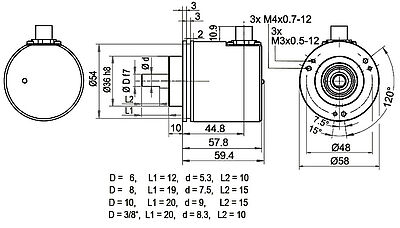

CC5radial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
DB5axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
BuchseM12x1, 5-polig
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
SteckerM12x1, 5-polig
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

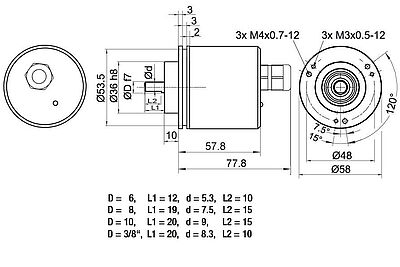

L2axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UBBN
GNDWH
CANHighGN
CANLowYE
CANGND/SchirmSchirm
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L3radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UBBN
GNDWH
CANHighGN
CANLowYE
CANGND/SchirmSchirm
