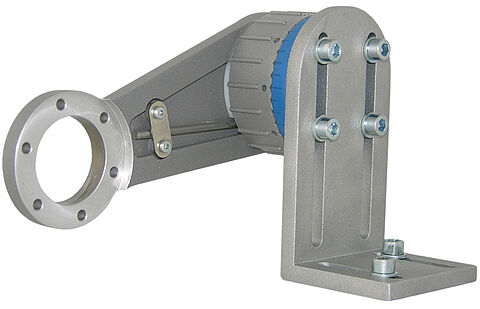

WDGMA5105x
Federarm für Drehgebertypen
58B, 58D, 58K, 58N und 58T
zur Längenerfassung
STEP download WDGMA51052_01
STEP download WDGMA51052_02
STEP download WDGMA51052_03
Highlights
- Beliebige Montage: von unten, von oben, horizontal, vertikal
- Einstellbare Vorspannkraft: 5 N bis 30 N (in 5 N Schritten)
- Kombinierbar mit allen Messrädern mit 200 mm und 500 mm Umfang
- In zwei Belastungsrichtungen verfügbar
Federweg
Federweg bei Vorspannung:
5 N = 90°
10 N = 80°
...
30 N = 40°
Gewicht
ca. 755 g
Bestellnummer(n)
WDGMA51051
Belastungsrichtung gegen Uhrzeigersinn
WDGMA51052
Belastungsrichtung im Uhrzeigersinn
Alle Abmessungen in mm
