WDGA 36A RS485

Drehgeber absolut, magnetisch, RS485, WDGA 36A,
Vollwelle, Servoflansch;
Gehäuse: Ø 36 mm

16/32-bit Single-/Multiturn;
Vollwelle: Ø 6 mm, 1/4", 8 mm;
CRC Checksumme

DatenblattAllgemeine technische Daten absolute Drehgeber RS485 (PDF 268 kB)Technische Anwendungsberatung
Drehgeber WDGA36ARS485
Highlights
  • EnDra®-Multiturntechnologie: wartungsfrei und umweltschonend
  • Kompakte und robuste Industrieausführung
  • Schnittstelle: RS485
  • Nullsetzbar
  • Zählrichtung wechselbar
  • LED für Statussignalisierung
  • EMC: EN 61000-6-2, EN 61000-6-3
Produkt-Details
Flansch
Servoflansch
Gehäuse
Ø 36 mm
Edelstahl
Auflösung
Singleturn Auflösung

bis zu 65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 32 Bit.

Welle
Ø 6 mm
Wellenlänge: L: 11,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 6,35 mm
Wellenlänge: L: 11,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 8 mm
Wellenlänge: L: 18 mm
Max. Wellenbelastung radial: 50 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
12000 min'-1
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
4,75 VDC bis 5,5 VDC
Eigenstromaufnahme: typ. 80 mA
Leistungsaufnahme: max. 0,44 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65; Kabelabgang K1: IP40
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L2axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Schirmhousing
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

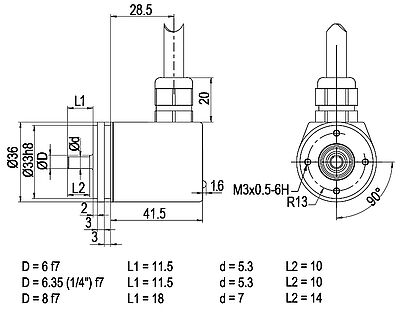

L3radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Schirmhousing
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
K1radial, Schirm offen
Anschlussbelegungen
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Schirmhousing offen
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CB8axial, 8-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
SchirmGehäuse
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

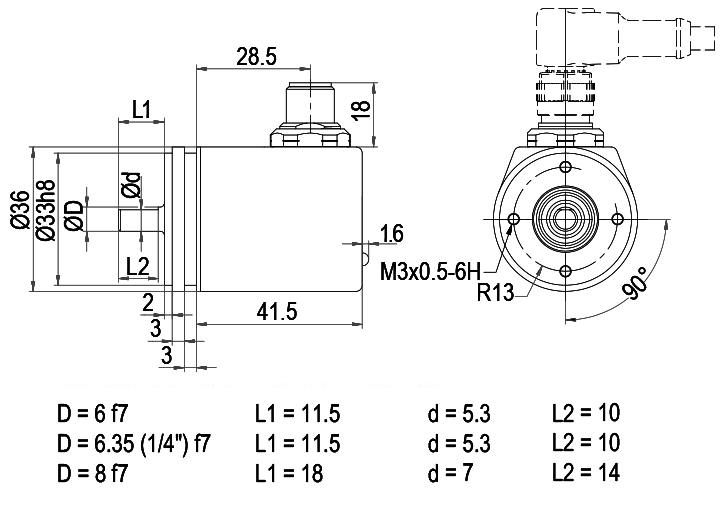

CC8radial, 8-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
SchirmGehäuse
