WDGMA3003X

Federarm für Drehgeber WDGN 36A, WDGP 36A und WDGA 36A

zur Längenerfassung

Technische Anwendungsberatung
Federarm für Drehgeber Spring-loaded arm for encoder LMSMA30030x
Highlights
  • Beliebige Montage: von unten, von oben, horizontal, vertikal
  • Einstellbare Vorspannkraft: 5 N bis 20 N (in 5 N Schritten)
  • Kombinierbar mit allen Messrädern mit 200 mm Umfang
  • In zwei Belastungsrichtungen verfügbar
Federweg

Anpressdruck / Federweg:
  0 N = 28 mm
  5 N = 24 mm
10 N = 20,2 mm
15 N = 16,3 mm
20 N = 12,5 mm

Gewicht
172 g
Bestellnummer(n)
WDGMA30030
Belastungsrichtung gegen Uhrzeigersinn
WDGMA30032
Belastungsrichtung im Uhrzeigersinn
Alle Abmessungen in mm
WDGMA30030 Belastungsrichtung gegen den Uhrzeigersinn - counter-clockwise load direction

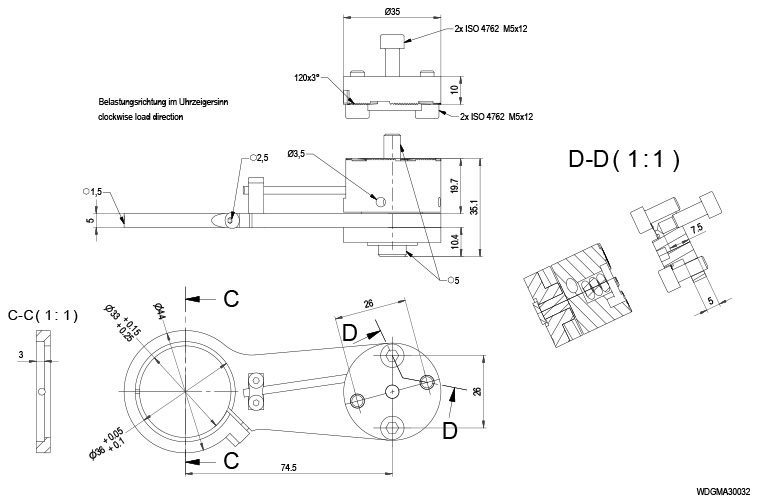

WDGMA30032 Belastungsrichtung im Uhrzeigersinn - clockwise load direction
