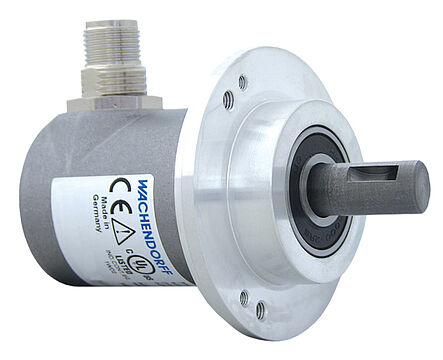

WDGI 58D

Drehgeber inkremental,
Impulszahlen: bis 16384 I/U,
Vollwelle, Klemmflansch: Ø 58 mm

Welle: Ø 12 mm,
Schutzart IP67, am Welleneingang IP65,
Höchste Lagerlasten: radial 500 N, axial 500 N,
Signalformen: Rechteck,
Funktionsprinzip: magnetisch.

Datenblatt Allgemeine technische Daten inkrementale Drehgeber (PDF 857 kB) Technische Anwendungsberatung
Drehgeber Encoder WDGI 58D
Highlights
  • Robuster Standard - Industriegeber
  • Schutzart IP67, am Welleneingang IP65
  • Hohe Störungssicherheit
  • Extrem hohe Lagerlast radial 500 N, axial 500 N
  • Höchste mechanische und elektrische Sicherheit
  • Optional: -40 °C bis +85 °C,
                   Druckausgleichsmembran
Produkt-Details
Flansch
Klemmflansch
Impulszahl (Auflösung)
1-16384
Gehäuse
Ø 58 mm
Edelstahl
Welle
Ø 12 mm
Wellenlänge: L: 25 mm
Max. Wellenbelastung radial: 500 N
Max. Wellenbelastung axial: 500 N
Max. Betriebsdrehzahl
8000 min'-1
Funktionsprinzip
magnetisch
Ausgangsschaltung
HTL (TTL bei 5 VDC)
HTL, inv. (TTL/RS422 komp. bei 5 VDC)
Ausgabefrequenz
HTL bis 16384 I/U, max. 600 kHz
TTL bis 16384 I/U, max. 1 MHz
Betriebsspannung
4,75 VDC bis 30 VDC
Eigenstromaufnahme: typ. 40 mA

Umweltdaten

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

das schließt ein EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz bis 2000 Hz)

Schock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Auslegung:

Gemäß DIN VDE 0160

Zolltarif-Informationen

Zolltarifnummer:

90318020

Ursprungsland:

Deutschland

Arbeitstemperatur
-20 °C bis +80 °C
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

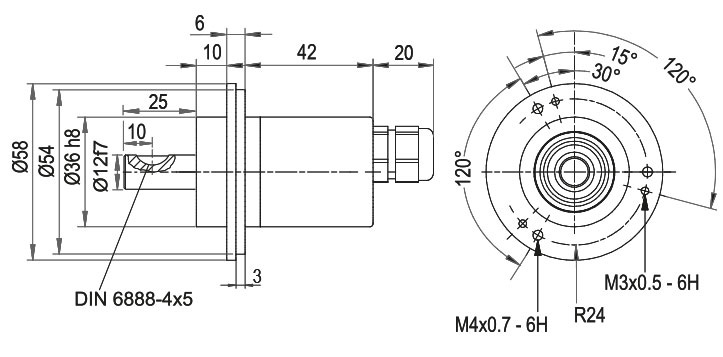

L2 axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 L2L2
SchaltungN35M35
GNDWHWH
+UBBNBN
AGNGN
BYEYE
NGYGY
---
A inv.-RD
B inv.-BK, (BU bei ACA)
N inv.-VT
SchirmLitzeLitze

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

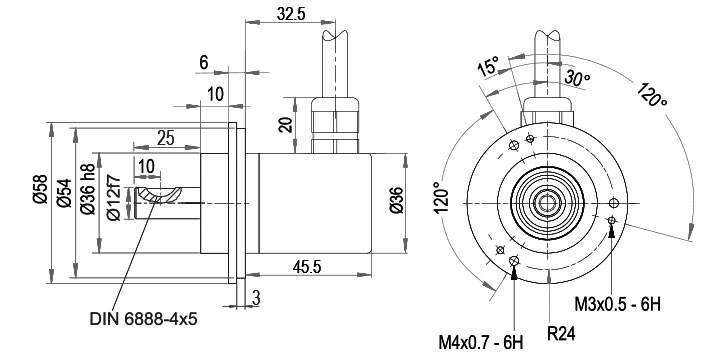

L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 L3L3
SchaltungN35M35
GNDWHWH
+UBBNBN
AGNGN
BYEYE
NGYGY
---
A inv.-RD
B inv.-BK, (BU bei ACA)
N inv.-VT
SchirmLitzeLitze

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

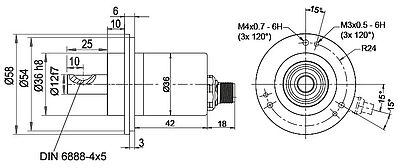

SB5 axial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SB8 axial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SB5SB8
 5-polig8-polig
Steckerbild
SchaltungN35M35
GND31
+UB12
A43
B24
N55
---
A inv.-6
B inv.-7
N inv.-8
n. c.--
Schirm--

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

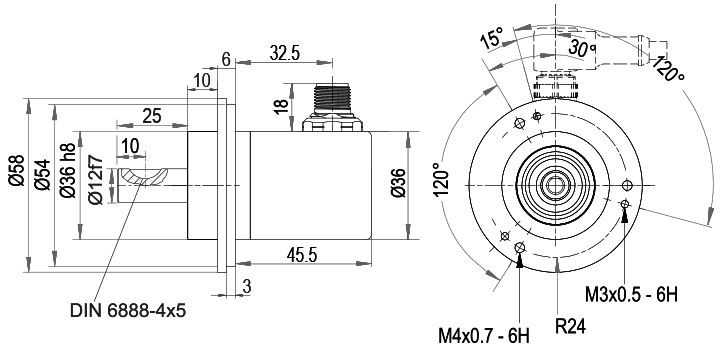

SC5 radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SC8 radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SC5SC8
 5-polig8-polig
Steckerbild
SchaltungN35M35
GND31
+UB12
A43
B24
N55
---
A inv.-6
B inv.-7
N inv.-8
n. c.--
Schirm--
1-16384 I/U
Betriebsspannung VDC
4,75 - 30 VDC
Betriebsstrom
typ. 40 mA
Signalform
rechteck
Ausgangsschaltung
HTL (TTL bei 5 VDC)
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -10% UB
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
HTL: max. 600 kHZ; TTL: max. 1 MHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 30 VDC
Betriebsstrom
typ. 40 mA
Signalform
rechteck
Ausgangsschaltung
HTL, inv. (TTL/RS422 komp. bei 5 VDC)
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -10% UB
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
HTL: max. 600 kHZ; TTL: max. 1 MHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Der Drehgeber WDGI 58D mit den Ausgangsschaltungen M35, N35 ist auch mit dem erweiterten Temperaturbereich -40 °C bis +85 °C (gemessen am Flansch) lieferbar.

Der Drehgeber WDGI 58D ist optional auch mit einer Druckausgleichsmembran erhältlich. Diese verhindert das Eindringen von Wasser in das Drehgebergehäuse bei hoher Luftfeuchtigkeit.
Schutzart bis IP67, Temperaturbereich und Salznebelbeständigkeit bleiben erhalten. Chemikalien- und Lösemittelbeständig nach DIN EN ISO2812-1

Der Drehgeber WDGI 58D ist auch mit mehr als 2 m Kabel erhältlich. Die max. Kabellänge ist abhängig von der Betriebsspannung und der Frequenz; siehe 'Allgemeine technische Daten'
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber
Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber WDG/WDGI

Handout Drehgeber encoder WDGI magnetic
Drehgeber WDG(I) magnetisch

... Inkremental und robust

Kurzkatalog Drehgeber - Short catalogue encoders
Kurz-Katalog Drehgeber und Systeme

  • Inkrementale und absolute Drehgeber
  • Digitale Schachtkopierung
  • Eigene Entwicklung und Herstellung
  • Motorfeedback
  • Messsysteme

WA2402 The future of steel production
Innovation und Fortschritt:

Die Zukunft der Stahlherstellung mit smarter Sensorik.

Verpackungsmaschinen
Verpackungsmaschinen

Positionsüberwachung von Kartonagen

Aufzugsbau
Aufzugsbau

Signale über 220 m zuverlässig transportieren

Baumaschinen
Baumaschinen

Millimetergenaue Straßenmarkierungen
mit Wachendorff Drehgebern

Prüfstand
Prüfstand

Drehgeber sorgen für Bedienkomfort und Sicherheit

Qualitätsprüfung
Qualitätsprüfung

Geschwindigkeitsmessung in der optoelektronischen Qualitätskontrolle.

Montageanleitung inkrementale Vollwellendrehgeber
Montageanleitung inkrementale Vollwellendrehgeber WDG/WDGI

Whitepaper optisch und magnetisch Inkremental
Whitepaper

Vergleich von optischen und magnetischen Inkremental-Drehgebern

CE_Konformitaetserklaerungen_M35N35
EU Konformitätserklärung Ausgangsschaltungen M30/N30/M35/N35

UKCA-Konformitätserklärung
UKCA Konformitätserklärung Ausgangsschaltungen M30/N30/M35/N35

UL-Zertifikate
UL-Zertifikate

für Produkte der Wachendorff Automation GmbH & Co. KG

REACH-Verordnung der EU
REACH- und RoHS-Verordnung der EU

Informationen

ISO Zertifikat DIN EN 9001:2015
ISO Zertifikat DIN EN 9001:2015

Counter for incremental encoders, 1 MHz WDG553XDOM
WDG553XDOM

Zähler für inkrementale Drehgeber, 1 MHz

Schneller Positionszähler und Differenzzähler
mit 2 inkrementalen Gebereingängen

WDG012VGOM Verteiler Splitter
WDG012VGOM

Impulsumschalter, Verteiler und Splitter

für inkrementale Drehgeber-Signale

KI567 Drehgeber Kabeldose
KI-5-67

Kabeldose KI-5-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB5 und SC5, 5-polig, IP67.

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.

KIA567 Drehgeber Kabeldose
KIA-5-67

Kabeldose KIA-5-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB5 und SC5, 5-polig, IP67.

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

KI867 Drehgeber Kabeldose
KI-8-67

Kabeldose KI-8-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB8 und SC8, 8-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.

KIA867 Drehgeber Kabeldose
KIA-8-67

Kabeldose KIA-8-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB8 und SC8, 8-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

MW58B Drehgeber Montagewinkel
MW58B

Montagewinkel MW58B

passend für inkrementale Drehgeber WDGI 58B, 58K, 58D, 58N, WDG 58T und
absolute Drehgeber WDGA 58B, WDGA 58D.

external link STEP-Datei MW58B

QF58B Drehgeber Quadratflansch
QF58B

Quadratflansch QF58B

passend für inkrementale Drehgeber WDGI 58B, 58K, 58D, 58N, WDG 58T und
absolute Drehgeber WDGA 58B, WDGA 58D.

Montagewinkel WDGQF58B04
WDGQF58B04

Quadratflansch WDGQF58B04

passend für inkrementale Drehgeber WDGI 58B, 58K, 58D, 58N, WDG 58T und
absolute Drehgeber WDGA 58B, WDGA 58D.

SP300 Drehgeber Spannexzenter
SP-3-00

Spannexzenter SP-3-00

passend für inkrementale Drehgeber WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B und absolute Drehgeber WDGA 36A, WDGA 58A, WDGA 58B.

external link STEP-Datei

FSK22 Kupplung Drehgeber
FSK22

Federscheibenkupplung FSK22

für Drehgeber mit Wellen Ø 6 mm, 10 mm oder 12 mm.

WK24 Kupplung Drehgeber
WK24

Wendelkupplung WK24

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.

external link STEP-Download WK240610

BK29 Kupplung Drehgeber
BK29

Balgkupplung BK29

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm*.
Max. Wellenversatz radial: ± 0,25 mm oder ± 0,30 mm*
Drehfedersteife: 150 Nm/rad oder 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Balgkupplung FB29B

für Drehgeber mit Wellen Ø 4 mm, 6 mm, 8 mm, 10 mm oder 12 mm.

DSK38 Kupplung Drehgeber
DSK38

Doppelschlaufenkupplung DSK38

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

external link STEP-Datei DSK380606

DSK48 Kupplung Drehgeber
DSK48

Doppelschlaufenkupplung DSK48

für Drehgeber mit Wellen Ø 10 mm, 12 mm oder 14 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

external link STEP-Datei DSK481012

WDGMA5005x

Federarm für Drehgebertypen
58B, 58D, 58K, 58N und 58T

WDGMA5105x

Federarm für Drehgebertypen
58B, 58D, 58K, 58N und 58T

WDGMA10000 Federarm Drehgeber
WDGMA10000

Federarm für Drehgebertypen
58B, 58D, 58K, 58N und 58T

zur Längenerfassung

 STEP download WDGMA10000_A
 STEP download WDGMA10000_B
​​​​​​​ ​​​​​​​STEP download WDGMA10000_C

DH10000
WDGDH10000

Linear-Ausgleich-Drehgeberhalter für Drehgebertypen 58B, 58D, 58K, 58N und 58T

zur Längenerfassung

 STEP-Datei WDGDH10000.stp

MRA200KR Messrad Drehgeber
MRA200KR

Messräder MRA200KR

Umfang 200 mm,
Belag: Kreuzrändel
Einsatzgebiete: Pappe, Holz, Textilien, Gummi, weicher Kunststoff.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm.

external link STEP-Datei MRA200KR06 Bohrung Ø 6 mm

MRA200KH Messrad Drehgeber
MRA200KH

Messräder MRA200KH

Umfang 200 mm,
Belag: Kunststoff (Polyurethan, glatt)
Einsatzgebiete: gefettete Metalle, Stahlprofile, lackierte Oberflächen, Kunststoffe, Papier, Pappe, Holz, Textilien, Draht, Leder.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm.

external link STEP-Datei MRA200KH10 Bohrung Ø 10 mm

MRA200NG Messrad Drehgeber
MRA200NG

Messräder MRA200NG

Umfang 200 mm,
Belag: Kunststoff (Polyurethan, genoppt)
Einsatzgebiete: grobe Textilien, Teppich, Kabelmessung, Vlies, Papier, Pappe, Holz, Kunststoffe.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm.

MRA200KG Messrad Drehgeber
MRA200KG

Messräder MRA200KG

Umfang 200 mm,
Belag: Kunststoff (Polyurethan, geriffelt)
Einsatzgebiete: Metall ungefettet, lackierte Oberfl., Kunststoffe, Papier, Pappe, Holz, Textilien, Glas, Bodenbeläge.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm

MRA500KR Messrad Drehgeber
MRA500KR

Messräder MRA500KR

Umfang 500 mm,
Belag: Kreuzrändel
Einsatzgebiete: Pappe, Holz, Textilien, Gummi, weicher Kunststoff.
Für Drehgeber mit Wellen Ø 10 mm oder Ø 12 mm.

MRA500KH Messrad Drehgeber
MRA500KH

Messräder MRA500KH

Umfang 500 mm,
Belag: Kunststoff (Polyurethan, glatt)
Einsatzgebiete: gefettete Metalle, Stahlprofile, lackierte Oberflächen, Kunststoffe, Papier, Pappe, Holz, Textilien, Draht, Leder.
Für Drehgeber mit Wellen Ø 10 mm oder Ø 12 mm.

MRA500KG Messrad Drehgeber
MRA500KG

Messräder MRA500KG

Umfang 500 mm,
Belag: Kunststoff (Polyurethan, geriffelt)
Einsatzgebiete: Metall ungefettet, lackierte Oberfl., Kunststoffe, Papier, Pappe, Holz, Textilien, Glas, Bodenbeläge.
Für Drehgeber mit Wellen Ø 10 mm oder Ø 12 mm.

MRA500NG Messrad Drehgeber
MRA500NG

Messräder MRA500NG

Umfang 500 mm,
Belag: Kunststoff (Polyurethan, genoppt)
Einsatzgebiete: grobe Textilien, Teppich, Kabelmessung, Vlies, Papier, Pappe, Holz, Kunststoffe.
Für Drehgeber mit Wellen Ø 10 mm oder Ø 12 mm.

Drehgeber-Spezifikationen allgemein

Inkrementale Drehgeber-Spezifikationen

Elektrischer Anschluss

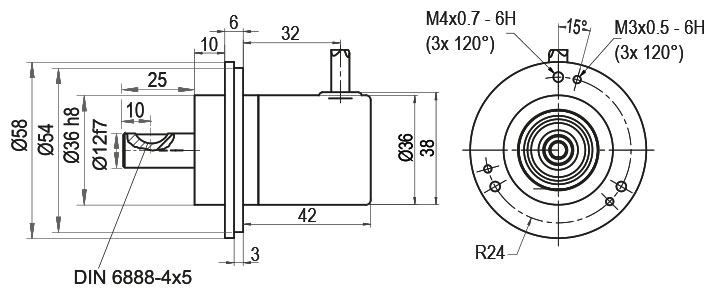

Kabelabgang

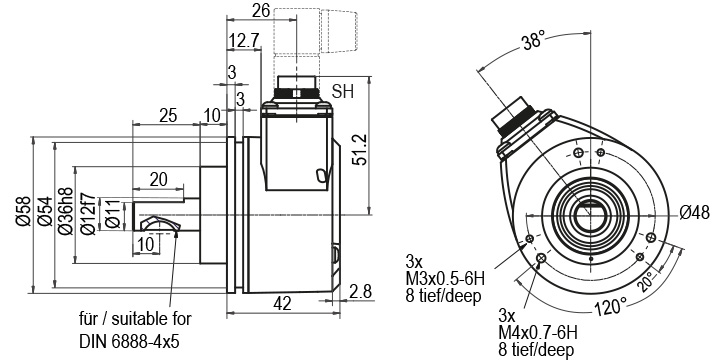

Steckerabgang

Ihr konfigurierter Bestell-Code

WelleImpulszahlImpulsfolgeAusgangAnschlussOption
WDGI 58D1-16384
Kai Nagel
Für technische Fragen
(Anwendungsberatung, Anpassungsentwicklung, inkrementale Drehgeberauswahl)
wenden Sie sich bitte an: Technische Anwendungsberatung inkrementale Drehgeber
Kai Nagel
Für kaufmännische Fragen und Angebote
wenden Sie sich bitte an: Vertriebsinnendienst (Deutschland)
Im deutschsprachigen Ausland
wenden Sie sich bitte an: Ihren Distributor
Sie wünschen ein Angebot oder möchten zurückgerufen werden. Anfrage
