WDGP 36J

Drehgeber inkremental, magnetisch,
Impulszahlen bis 16384 I/U,
Vollwelle, Servoflansch: Ø 36 mm

Schutzart IP67 + IP69K
(Hochdruck- / Dampfstrahl-Reinigung)
Hohe Lagerlasten: 300 N axial / radial

Welle: Ø 10 mm,
Signalform: Rechteck

DatenblattAllgemeine technische Daten WDGP (PDF 783 kB)Technische Anwendungsberatung

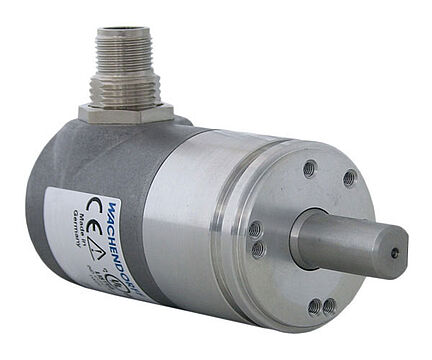

Encoder WDGP36J
Highlights
  • Schutzart IP67 + IP69K (Hochdruck- / Dampfstrahl-Reinigung)
  • Durch hochwertige Elektronik jede beliebige Impulszahl bis 16384
  • Hohe Ausgabefrequenz bis zu 1 MHz
  • Verpol- und Kurzschlussschutz bei 4,75 VDC bis 32 VDC
Produkt-Details
Flansch
Servoflansch
Impulszahl (Auflösung)
1 I/U bis 16384 I/U
Gehäuse
Ø 36 mm
Edelstahl
Welle
Ø 10 mm
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 300 N
Max. Wellenbelastung axial: 300 N
Max. Betriebsdrehzahl
6000 min'-1
Ausgangsschaltung
HTL
HTL, inv.
TTL
TTL, RS422 kompatibel, inv.
Ausgabefrequenz
HTL bis 16384 I/U, max. 600 kHz
TTL bis 16384 I/U, max. 1 MHz
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 80 mA

Nullimpuls setzen:

Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND

Umweltdaten

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

das schließt ein EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz bis 2000 Hz)

Schock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Auslegung:

Gemäß DIN VDE 0160

Zolltarif-Informationen

Zolltarifnummer:

90318020

Ursprungsland:

Deutschland

Arbeitstemperatur
Steckerabgang: -40 °C bis +85 °C, Kabelabgang: -20 °C bis +80 °C
Schutzart
IP67+IP69K rundum
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

BeschreibungABN inv. möglich

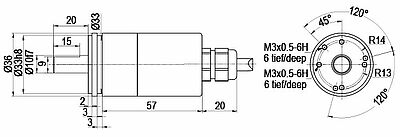

L2axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 L2L2L2L2
SchaltungM11, M12M13, M14N11, N12N13, N14
GNDWHWHWHWH
+UBBNBNBNBN
AGNGNGNGN
BYEYEYEYE
NGYGYGYGY
SET-PK-PK
A inv.RDRD--
B inv.BKBK--
N inv.VTVT--
SchirmLitzeLitzeLitzeLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

BeschreibungABN inv. möglich

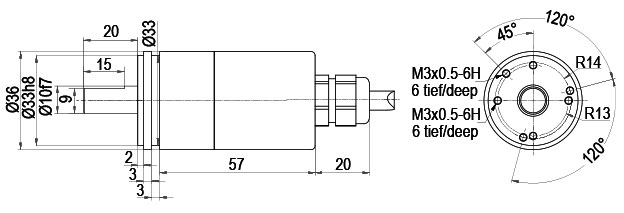

L3radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 L3L3L3L3
SchaltungM11, M12M13, M14N11, N12N13, N14
GNDWHWHWHWH
+UBBNBNBNBN
AGNGNGNGN
BYEYEYEYE
NGYGYGYGY
SET-PK-PK
A inv.RDRD--
B inv.BKBK--
N inv.VTVT--
SchirmLitzeLitzeLitzeLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

BeschreibungABN inv. möglich

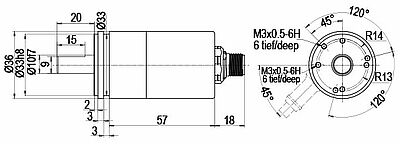

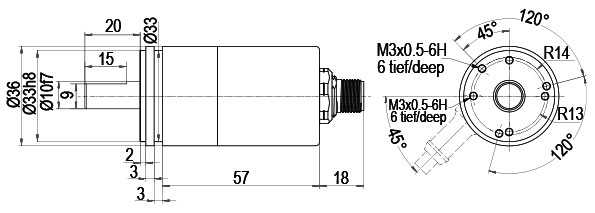

SB5axial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SB8axial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SB12axial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SB5SB8SB12
 5-polig8-polig12-polig
Steckerbild
SchaltungN11, N12M11, M12M13, M14
GND313
+UB121
A434
B246
N558
SET--5
A inv.-69
B inv.-77
N inv.-810
n. c.--2, 11, 12
Schirm---
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

BeschreibungABN inv. möglich

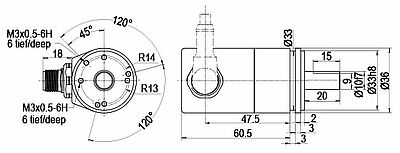

SC5radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SC8radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SC12radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SC5SC8SC12
 5-polig8-polig12-polig
Steckerbild
SchaltungN11, N12M11, M12M13, M14
GND313
+UB121
A434
B246
N558
SET--5
A inv.-69
B inv.-77
N inv.-810
n. c.--2, 11, 12
Schirm---
1-16384 I/U
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
HTL invertiert
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 600 kHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 1 MHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
HTL, inv. Nullimpuls setzen
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 600 kHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 kompatibel, inv. Nullimpuls setzen
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 1 MHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
HTL
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 600 kHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
TTL
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 1 MHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
HTL Nullimpuls setzen
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 600 kHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
TTL Nullimpuls setzen
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 1 MHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Der Drehgeber WDGP 36J ist auch mit mehr als 2 m Kabel erhältlich. Die max. Kabellänge ist abhängig von der Betriebsspannung und der Frequenz; siehe 'Allgemeine technische Daten'
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber
Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber WDGP
