WDGA 58A CAN SAE J1939

Drehgeber absolut, magnetisch, CAN SAE J1939 WDGA 58A,
Vollwelle, Synchroflansch;
Gehäuse: Ø 58 mm

16/32-bit Single-/Multiturn;
Vollwelle: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8";

Datenblatt Technische Anwendungsberatung
Drehgeber WDGA58ASAEJ1939
Highlights
  • EnDra®-Multiturn Technolgie: Wartungsfrei und umweltschonend
  • CAN SAE J1939 Protokoll
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • 2-Farb-LED als Anzeige von Betriebszustand
  • Höchste Lagerlasten bis 220 N radial, 120 N axial
Produkt-Details
Flansch
Synchroflansch
Gehäuse
Ø 58 mm
Edelstahl
Auflösung
Singleturn Auflösung

65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 32 Bit

Welle
Ø 6 mm
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 12 mm
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Ø 8 mm
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 19 mm
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Ø 9,525 mm
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Ø 10 mm
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Max. Betriebsdrehzahl
8000 min'-1
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65; Kabelabgang L1: IP40
Hinweis
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CB5 axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

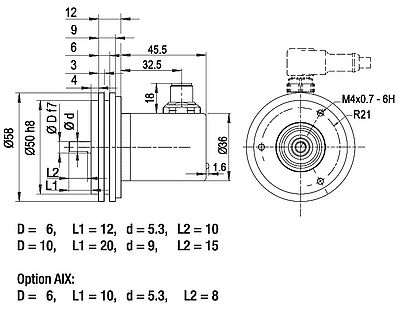

CC5 radial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L1 radial, Schirm mit Gebergehäuse leitend verbunden (IP40)
Anschlussbelegungen
+UBBN
GNDWH
CANHighGN
CANLowYE
CANGND/SchirmSchirm
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L2 axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UBBN
GNDWH
CANHighGN
CANLowYE
CANGND/SchirmSchirm
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UBBN
GNDWH
CANHighGN
CANLowYE
CANGND/SchirmSchirm
Handout Magnetische Absolutgeber WDGA
Handout Magnetische Absolutgeber WDGA

  • Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 Bit)
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • Höchste Lagerlasten, IP67
  • EnDra®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
  • QuattroMag® Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°

Kurz-Katalog Drehgeber und Systeme
Kurz-Katalog Drehgeber und Systeme

  • Inkrementale und absolute Drehgeber
  • Digitale Schachtkopierung
  • Eigene Entwicklung und Herstellung
  • Motorfeedback
  • Messsysteme

HALT Test
Der HALT-Test

entwicklungsbegleitende Prüfungen für höchste Zuverlässigkeit

Lieferzeiten und Service der Wachendorff Automation GmbH & Co. KG
Lieferzeiten und Service

der Wachendorff Automation GmbH & Co. KG

Montageanleitung absolute Drehgeber WDGA SAE J1939
Montageanleitung absolute Drehgeber WDGA SAE J1939

EC Konformitätserklärung Drehgeber : EC declaration of conformity encoder
EU - Konformitätserklärung Absolutdrehgeber WDGA 2.0 CAN/SSI

für den Geschäftsbereich Wachendorff Automation GmbH & Co. KG.

UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI
UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

UL-Zertifikate
UL-Zertifikate

für Produkte der Wachendorff Automation GmbH & Co. KG

REACH-Verordnung der EU
REACH- und RoHS-Verordnung der EU

Informationen

ISO Zertifikat DIN EN 9001:2015
ISO Zertifikat DIN EN 9001:2015

SP300 Drehgeber Spannexzenter
SP-3-00

Spannexzenter SP-3-00

passend für inkrementale Drehgeber WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B und absolute Drehgeber WDGA 36A, WDGA 58A, WDGA 58B.

STEP-Datei

MG58A Drehgeber Montageglocke 01
MG58A

Montageglocke MG58A

passend für inkrementale Drehgeber WDGI 58A und
absolute Drehgeber WDGA 58A.

STEP-Datei

ST27 Kupplung Drehgeber
ST27

Steckkupplung ST27

für Drehgeber mit Wellen Ø 6 mm oder 10 mm

PK20 Kupplung Drehgeber
PK20

Stegkupplung PK20

für Drehgeber mit Welle Ø 6 mm.

PK24 Kupplung Drehgeber
PK24

Stegkupplung PK24

für Drehgeber mit Wellen Ø 6 mm, 8 mm oder 10 mm.

FSK22 Kupplung Drehgeber
FSK22

Federscheibenkupplung FSK22

für Drehgeber mit Wellen Ø 6 mm, 10 mm oder 12 mm.

WK22 Kupplung Drehgeber
WK22

Wendelkupplung WK22

für Drehgeber mit Welle Ø 6 mm.

WK24 Kupplung Drehgeber
WK24

Wendelkupplung WK24

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.

 STEP-Download WK240610

WK32 Kupplung Drehgeber
WK32

Wendelkupplung WK32

für Drehgeber mit Wellen Ø 6 mm oder 10 mm.

BK29 Kupplung Drehgeber
BK29

Balgkupplung BK29

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm*.
Max. Wellenversatz radial: ± 0,25 mm oder ± 0,30 mm*
Drehfedersteife: 150 Nm/rad oder 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Balgkupplung FB29B

für Drehgeber mit Wellen Ø 4 mm, 6 mm, 8 mm, 10 mm oder 12 mm.

DSK29 Kupplung Drehgeber
DSK29

Doppelschlaufenkupplung DSK29

für Drehgeber mit Wellen Ø 6 mm, 8 mm oder 10 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

 STEP Download DSK290606

 STEP Download DSK290610

DSK38 Kupplung Drehgeber
DSK38

Doppelschlaufenkupplung DSK38

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

STEP-Datei DSK380606

DSK48 Kupplung Drehgeber
DSK48

Doppelschlaufenkupplung DSK48

für Drehgeber mit Wellen Ø 10 mm, 12 mm oder 14 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

STEP-Datei DSK481012

Der Drehgeber WDGA 58A CAN SAE J1939 ist auch mit der hohen Schutzart IP67 rundum lieferbar.
(IP67 rundum nur Anschluss CB5, CC5, L2 und L3, nicht Kabelabgang L1 = IP40)
Max. Betriebsdrehzahl:          3500 min'-1
Zulässige Wellenbelastung:   axial 100 N; radial 110 N
Anlaufdrehmoment:                ca. 4 Ncm bei Raumtemperatur

Der Drehgeber WDGA 58A CAN SAE J1939 ist auch mit fest eingebautem 120 Ohm Endwiderstand lieferbar.

Der Drehgeber WDGA 58A CAN SAE J1939 Welle: Ø 6 mm ist auch mit einer verkürzten Welle L = 10 mm erhältlich.

Drehgeber-Spezifikationen allgemein

Absolute Drehgeber-Spezifikationen

Elektrischer Anschluss

Kabelabgang
Steckerabgang
Anschlusshaube
###field_abs_ah_bestcode###

Ihr konfigurierter Bestell-Code

WelleSingleturnMultiturnSchnittst.SoftwareCodeVersorg.Galv.AnschlussOption
WDGA 58ACJAB00
