WDGA 58B PROFIBUS-DP (con)

Drehgeber absolut, magnetisch, PROFIBUS-DP WDGA 58B
Anschluss: Stecker
Vollwelle, Klemmflansch;
Gehäuse: Ø 58 mm

14/39-bit Single-/Multiturn
Vollwelle: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8"
Protokoll: PROFIBUS-DPV2
Geräteprofil: umschaltbar, Class 3, 4
Line-Driver: nach RS485, galvanisch getrennt

Datenblatt Technische Anwendungsberatung
Drehgeber WDGA58B PROFIBUS Stecker
Highlights
  • EnDra®: Wartungsfrei und umweltschonend
  • PROFIBUS, Single- und Multiturn
  • Single-/Multiturn (max. 14 bit/39 bit)
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • 2 Farb-Duo-LED´s als Anzeige von Betriebszustand und Buszustand
  • Höchste Lagerlasten bis 220 N radial, 120 N axial
  • Geräteprofil: umschaltbar, Class 3, 4
Produkt-Details
Flansch
Klemmflansch
Gehäuse
Ø 58 mm
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung

bis zu 16.384 Schritte/360° (14 Bit)

Multiturn Auflösung

bis zu 39 Bit

Welle
Ø 6 mm
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 12 mm
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Ø 8 mm
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 19 mm
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Ø 10 mm
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Ø 9,525 mm
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Max. Betriebsdrehzahl
8000 min'-1
Betriebsspannung
10 VDC bis 32 VDC
Eigenstromaufnahme: typ. 100 mA (24 VDC)
Leistungsaufnahme: max. 2,5 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67; Welleneingang: IP65
Hinweis

Konfigurationssoftware
 Software-Download


Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

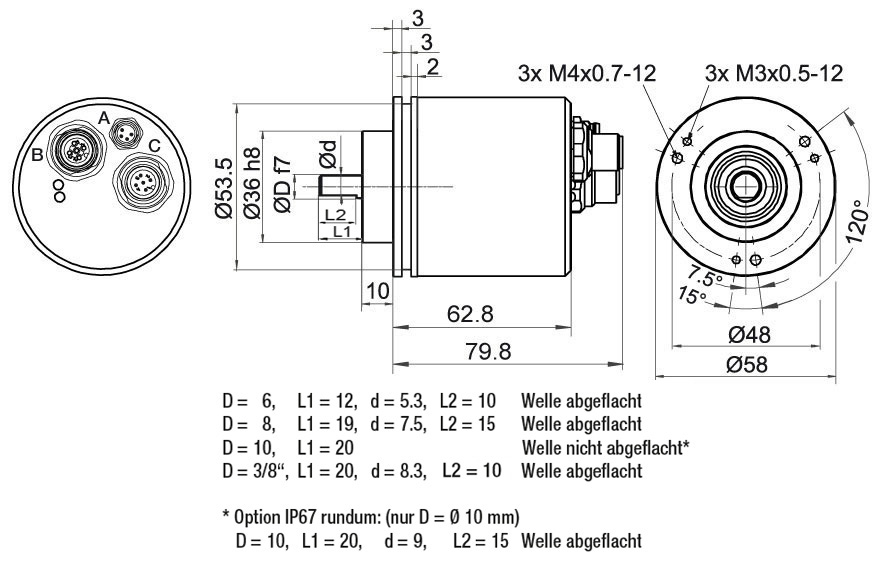

Beschreibung
DB4 axial, 1x M8, 4-polig; 1x M12, 5-polig; 1x M12, 4-polig,
Anschlussbelegungen
Stecker (A)M8x1, 4-polig
+UB1
n. c.2
GND3
GND4
Buchse (B)M12x1, 5-polig, B-codiert
BUSOUT
5 V DP1
A2
GND DP3
B4
n. c.5
Stecker (C)M12x1, 4-polig, B-codiert
BUSIN
n. c.1
A2
n. c.3
B4
