WDGA 36J CAN SAE J1939

Drehgeber absolut, magnetisch, CAN SAE J1939 WDGA 36J,
Schutzart IP67 + IP69K
(Hochdruck- / Dampfstrahl-Reinigung)
Hohe Lagerlasten: 300 N axial / radial

Vollwelle, Servoflansch;
Gehäuse: Ø 36 mm

16/32-bit Single-/Multiturn;
Vollwelle: Ø 10 mm

DatenblattTechnische Anwendungsberatung

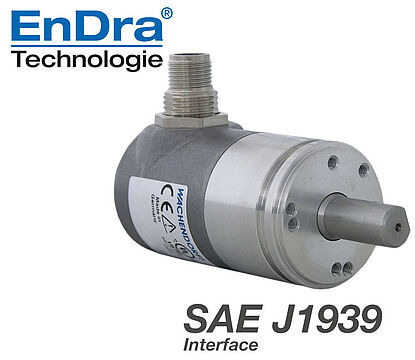

Drehgeber encoder WDGA36J SAEJ1939
Highlights
  • Schutzart: IP67 + IP69K, (Hochdruck-/ Dampfstrahl-Reinigung)
  • EnDra®-Multiturn Technolgie: Wartungsfrei und umweltschonend
  • CAN SAE J1939 Protokoll
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • 2-Farb-LED als Anzeige von Betriebszustand
Produkt-Details
Flansch
Servoflansch
Gehäuse
Ø 36 mm
Edelstahl
Auflösung
Singleturn Auflösung

65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 32 Bit

Welle
Ø 10 mm
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 300 N
Max. Wellenbelastung axial: 300 N
Max. Betriebsdrehzahl
6000 min'-1
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
IP67+IP69K rundum
Hinweis
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CB5axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CC5radial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L2axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UBBN
GNDWH
CANHighGN
CANLowYE
CANGND/SchirmSchirm
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L3radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UBBN
GNDWH
CANHighGN
CANLowYE
CANGND/SchirmSchirm
Motorfeedback Einbaulösungen mit EnDra®-Technologie
Motorfeedback Einbaulösungen mit EnDra®-Technologie

… für den direkten Einbau in Motoren.

Handout WDGA Encoder Drehgeber
Handout Magnetische Absolutgeber WDGA

  • Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 Bit)
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • Höchste Lagerlasten, IP67
  • EnDra®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
  • QuattroMag® Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°

Kurzkatalog Drehgeber - Short catalogue encoders
Kurz-Katalog Drehgeber und Systeme

  • Inkrementale und absolute Drehgeber
  • Digitale Schachtkopierung
  • Eigene Entwicklung und Herstellung
  • Motorfeedback
  • Messsysteme

HALT Test
Der HALT-Test

entwicklungsbegleitende Prüfungen für höchste Zuverlässigkeit

Lieferzeiten und Service der Wachendorff Automation GmbH & Co. KG
Lieferzeiten und Service

der Wachendorff Automation GmbH & Co. KG

Montageanleitung absolute Drehgeber WDGA SAE J1939
Montageanleitung absolute Drehgeber WDGA SAE J1939

EC Konformitätserklärung Drehgeber : EC declaration of conformity encoder
EU - Konformitätserklärung Absolutdrehgeber WDGA 2.0 CAN/SSI

für den Geschäftsbereich Wachendorff Automation GmbH & Co. KG.

UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI
UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

UL-Zertifikate
UL-Zertifikate

für Produkte der Wachendorff Automation GmbH & Co. KG

REACH-Verordnung der EU
REACH- und RoHS-Verordnung der EU

Informationen

ISO Zertifikat DIN EN 9001:2015
ISO Zertifikat DIN EN 9001:2015

SP300 Drehgeber Spannexzenter
SP-3-00

Spannexzenter SP-3-00

passend für inkrementale Drehgeber WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B und absolute Drehgeber WDGA 36A, WDGA 58A, WDGA 58B.

external link STEP-Datei

ST27 Kupplung Drehgeber
ST27

Steckkupplung ST27

für Drehgeber mit Wellen Ø 6 mm oder 10 mm

PK24 Kupplung Drehgeber
PK24

Stegkupplung PK24

für Drehgeber mit Wellen Ø 6 mm, 8 mm oder 10 mm.

FSK22 Kupplung Drehgeber
FSK22

Federscheibenkupplung FSK22

für Drehgeber mit Wellen Ø 6 mm, 10 mm oder 12 mm.

WK24 Kupplung Drehgeber
WK24

Wendelkupplung WK24

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.

external link STEP-Download WK240610

WK32 Kupplung Drehgeber
WK32

Wendelkupplung WK32

für Drehgeber mit Wellen Ø 6 mm oder 10 mm.

BK29 Kupplung Drehgeber
BK29

Balgkupplung BK29

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm*.
Max. Wellenversatz radial: ± 0,25 mm oder ± 0,30 mm*
Drehfedersteife: 150 Nm/rad oder 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Balgkupplung FB29B

für Drehgeber mit Wellen Ø 4 mm, 6 mm, 8 mm, 10 mm oder 12 mm.

DSK29 Kupplung Drehgeber
DSK29

Doppelschlaufenkupplung DSK29

für Drehgeber mit Wellen Ø 6 mm, 8 mm oder 10 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

external link STEP Download DSK290606

external link STEP Download DSK290610

DSK38 Kupplung Drehgeber
DSK38

Doppelschlaufenkupplung DSK38

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

external link STEP-Datei DSK380606

Federarm für Drehgeber Spring-loaded arm for encoder LMSMA30030x
WDGMA3003X

Federarm für Drehgebertypen 36A und 36J

MR150GR Messrad Drehgeber Measuring wheel encoder
MR150GR06

Messrad MR150GR06

Umfang: 150 mm,
Belag: O-Ring 3,5 mm breit, Material NBR70
Einsatzgebiete: Holz, Metall, Förderbänder, Papier, Textilien.
Für Drehgeber mit Wellen Ø 6 mm.

external link STEP MR150GR06.stp

MRA200GR Messrad Drehgeber Measuring wheel encoder
MRA200GR10

Messrad MRA200GR10

Umfang: 200 mm,
Belag: O-Ring 3,5 mm breit, Material NBR70
Einsatzgebiete: Holz, lackierte Oberflächen, Papier, Kunststoffe.
Für Drehgeber mit Wellen Ø 10 mm.

external link STEP MRA200GR10.stp

MR200KR Messrad Drehgeber
MR200KR

Messräder MR200KR

Umfang 200 mm,
Belag: Kreuzrändel
Einsatzgebiete: Pappe, Holz, (Textilien)
Für Drehgeber mit Wellen Ø 6 mm oder 10 mm.

MRA200KR Messrad Drehgeber
MRA200KR

Messräder MRA200KR

Umfang 200 mm,
Belag: Kreuzrändel
Einsatzgebiete: Pappe, Holz, Textilien, Gummi, weicher Kunststoff.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm.

external link STEP-Datei MRA200KR06 Bohrung Ø 6 mm

MR200KH Messrad Drehgeber
MR200KH

Messräder MR200KH

Umfang 200 mm,
Belag: Kunststoff (Hytrel, glatt)
Einsatzgebiete: Kunststoff, lackierte Oberflächen, Papier, Pappe, Holz, Metall, Textilien.
Für Drehgeber mit Wellen Ø 6 mm oder 10 mm.

MRA200KH Messrad Drehgeber
MRA200KH

Messräder MRA200KH

Umfang 200 mm,
Belag: Kunststoff (Polyurethan, glatt)
Einsatzgebiete: gefettete Metalle, Stahlprofile, lackierte Oberflächen, Kunststoffe, Papier, Pappe, Holz, Textilien, Draht, Leder.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm.

external link STEP-Datei MRA200KH10 Bohrung Ø 10 mm

MR200NG Messrad Drehgeber
MR200NG

Messräder MR200NG

Umfang 200 mm,
Belag: Noppengummi
Einsatzgebiete: Textilien.
Für Drehgeber mit Wellen Ø 6 mm oder 10 mm.

MRA200NG Messrad Drehgeber
MRA200NG

Messräder MRA200NG

Umfang 200 mm,
Belag: Kunststoff (Polyurethan, genoppt)
Einsatzgebiete: grobe Textilien, Teppich, Kabelmessung, Vlies, Papier, Pappe, Holz, Kunststoffe.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm.

MR200KG Messrad Drehgeber
MR200KG

Messräder MR200KG

Umfang 200 mm,
Belag: Kunststoff (Hytrel, geriffelt)
Einsatzgebiete: Kunststoff, lackierte Oberflächen, Papier, Pappe, Holz, Metall, Textilien.
Für Drehgeber mit Wellen Ø 6 mm oder 10 mm.

MRA200KG Messrad Drehgeber
MRA200KG

Messräder MRA200KG

Umfang 200 mm,
Belag: Kunststoff (Polyurethan, geriffelt)
Einsatzgebiete: Metall ungefettet, lackierte Oberfl., Kunststoffe, Papier, Pappe, Holz, Textilien, Glas, Bodenbeläge.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm

Der Drehgeber WDGA 36J CAN SAE J1939 ist auch mit fest eingebautem 120 Ohm Endwiderstand lieferbar.
