WDGA 58B RS485

Drehgeber absolut, magnetisch, RS485, WDGA 58B,
Vollwelle, Klemmflansch;
Gehäuse: Ø 58 mm

16/32-bit Single-/Multiturn;
Vollwelle: Ø 6 mm, Ø 8 mm, Ø 3/8", Ø 10 mm;
CRC Checksumm

Datenblatt Allgemeine technische Daten absolute Drehgeber RS485 (PDF 605 kB) Technische Anwendungsberatung
Drehgeber WDGA58BRS485
Highlights
  • EnDra®-Multiturntechnologie: wartungsfrei und umweltschonend
  • Kompakte und robuste Industrieausführung
  • Schnittstelle: RS485
  • Nullsetzbar
  • Zählrichtung wechselbar
  • LED für Statussignalisierung
  • EMC: EN 61000-6-2, EN 61000-6-3
Produkt-Details
Flansch
Klemmflansch
Gehäuse
Ø 58 mm
Edelstahl (außer Stecker: CH8 und C5 = Stahlgehäuse verchromt, magnetisch schirmend)
Auflösung
Singleturn Auflösung

bis zu 65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 32 Bit.

Welle
Ø 6 mm
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 12 mm
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Ø 8 mm
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 19 mm
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Ø 9,525 mm
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Ø 10 mm
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Max. Betriebsdrehzahl
8000 min'-1
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
4,75 VDC bis 5,5 VDC
Eigenstromaufnahme: typ. 80 mA
Leistungsaufnahme: max. 0,44 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65; Kabelabgang K1: IP40
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

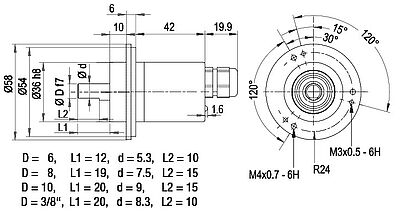

L2 axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Schirmhousing
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Schirmhousing
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

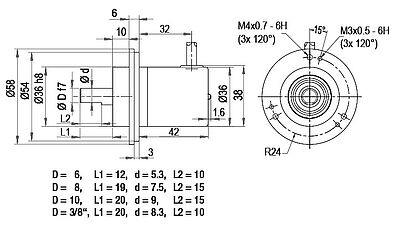

K1 radial, Schirm offen
Anschlussbelegungen
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Schirmhousing offen
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CB8 axial, 8-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
SchirmGehäuse
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

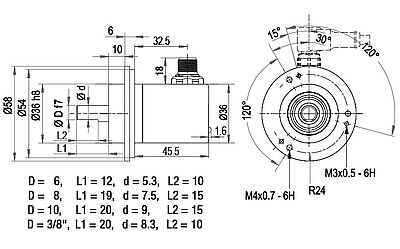

CC8 radial, 8-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
SchirmGehäuse
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

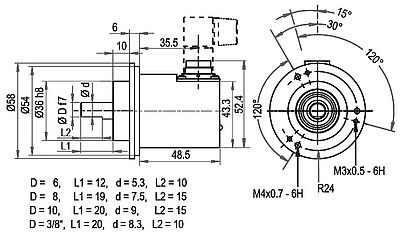

CH8 radial, 8-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S- (GND)2
S+ (DCin)1
A (DATA+)4
B (DATA-)3
PRESET8
DIR7
SchirmGehäuse
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

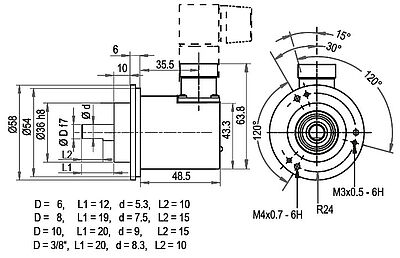

C5 radial, 12-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S- (GND)12
S+ (DCin)11
A (DATA+)3
B (DATA-)4
PRESET9
DIR8
SchirmGehäuse
