WDGA 58A PROFIBUS-DP (cov)

Drehgeber absolut, magnetisch, PROFIBUS-DP WDGA 58A

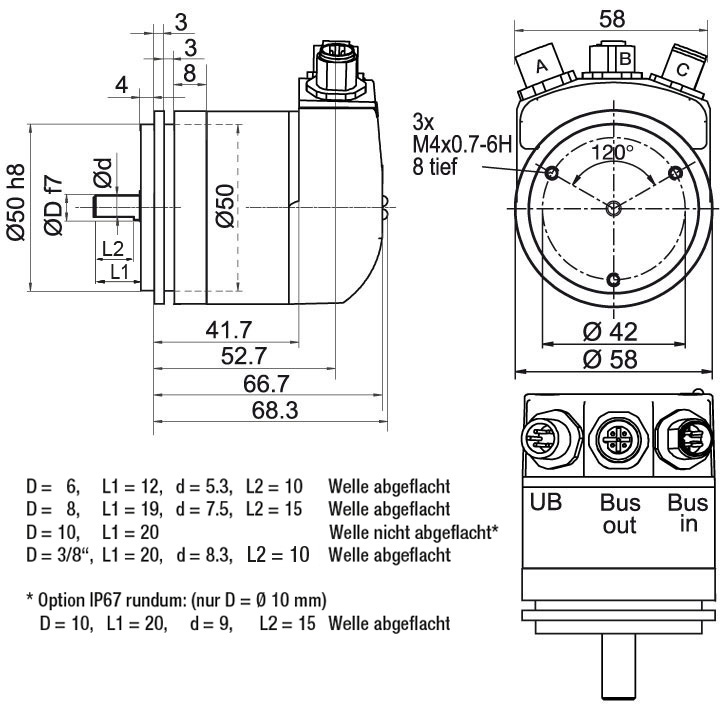

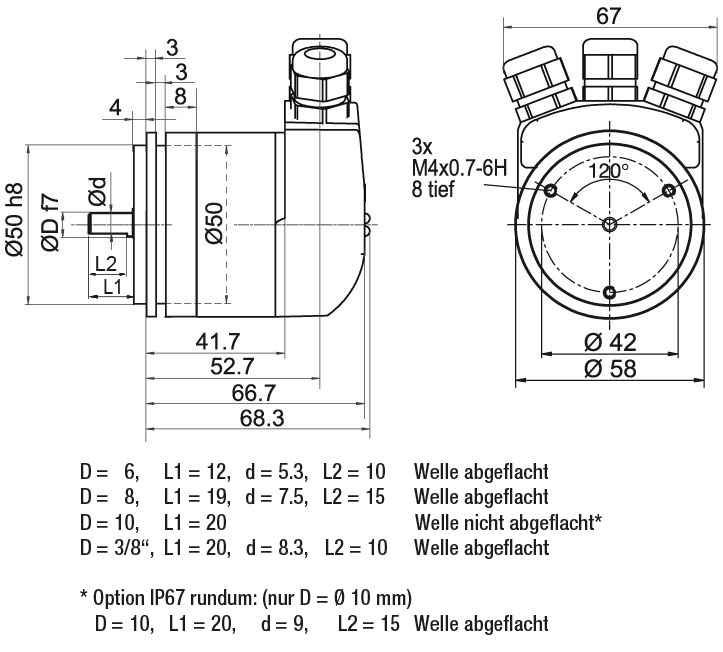

Bushaube: Anschluss über Klemmleiste oder 3x M12-Stecker
Vollwelle, Synchroflansch
Gehäuse: Ø 58 mm


14/39-bit Single-/Multiturn
Vollwelle: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8"
Protokoll: PROFIBUS-DPV2
Geräteprofil: umschaltbar, Class 3, 4
Line-Driver: nach RS485, galvanisch getrennt

Datenblatt Technische Anwendungsberatung
Drehgeber WDGA58A PROFIBUS-Bushaube
Highlights
  • EnDra®: Wartungsfrei und umweltschonend
  • PROFIBUS, Single- und Multiturn
  • Kompakte Bauform mit Bushaube
  • Single-/Multiturn (max. 14 bit/39 bit)
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • 2 Farb-Duo-LED´s als Anzeige von Betriebszustand und Buszustand
  • Höchste Lagerlasten bis 220 N radial, 120 N axial
  • Geräteprofil: umschaltbar, Class 3, 4
Produkt-Details
Flansch
Synchroflansch
Gehäuse
Ø 58 mm
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung

bis zu 16.384 Schritte/360° (14 Bit)

Multiturn Auflösung

bis zu 39 Bit

Welle
Ø 6 mm
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 12 mm
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Ø 8 mm
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 19 mm
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Ø 10 mm
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Ø 9,525 mm
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Max. Betriebsdrehzahl
8000 min'-1
Betriebsspannung
10 VDC bis 32 VDC
Eigenstromaufnahme: typ. 100 mA (24 VDC)
Leistungsaufnahme: max. 2,5 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67; Welleneingang: IP65
Hinweis

Konfigurationssoftware
 Software-Download

Handout PROFIBUS
Handout PROFIBUS Absolutwertgeber WDGA mit EnDra®-Technologie

  • Kompakte Bauform
  • Höchste Lagerlasten
  • Flexibel anschließbar
  • Class 3, 4 umschaltbar
  • Programmierbare Auflösung

Handout WDGA Encoder Drehgeber
Handout Magnetische Absolutgeber WDGA

  • Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 Bit)
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • Höchste Lagerlasten, IP67
  • EnDra®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
  • QuattroMag® Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°

Kurzkatalog Drehgeber - Short catalogue encoders
Kurz-Katalog Drehgeber und Systeme

  • Inkrementale und absolute Drehgeber
  • Digitale Schachtkopierung
  • Eigene Entwicklung und Herstellung
  • Motorfeedback
  • Messsysteme

Lieferzeiten und Service der Wachendorff Automation GmbH & Co. KG
Lieferzeiten und Service

der Wachendorff Automation GmbH & Co. KG

Handbuch PROFIBUS-DP Handbuch Drehgeber encoder PROFIBUS
Handbuch WDGA PROFIBUS DP

Quickstart Klasse 4 WDGA PROFIBUS DP
Quickstart Klasse 4 WDGA PROFIBUS DP

Montageanleitung absolute Drehgeber WDGA PROFIBUS
Montageanleitung absolute Drehgeber WDGA PROFIBUS

GSD-Datei Software Release V1.2  (Class4 - bis DPV2)
GSD-Datei Software Release V1.2 (Class4 - bis DPV2)

GSD-Datei für Class4 Drehgeber WDGA absolut mit Profibus-DP (bis DPV2).

Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.

Demoprogramm für S7-Steuerungen (Class4)
Demoprogramm für S7-Steuerungen (Class4)

Demoprogramm (für S7-Steuerungen) für Class4 Drehgeber WDGA absolut mit Profibus-DP.
Das Demoprogramm dient nur als Beispiel.

Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.

PROFIBUS Zertifikate
PROFIBUS Zertifikate

Zertifizierung durch die PROFIBUS-Nutzerorganisation für den WDGA PROFIBUS der Wachendorff Automation GmbH & Co. KG

UL-Zertifikate
UL-Zertifikate

für Produkte der Wachendorff Automation GmbH & Co. KG

REACH-Verordnung der EU
REACH- und RoHS-Verordnung der EU

Informationen

ISO Zertifikat DIN EN 9001:2015
ISO Zertifikat DIN EN 9001:2015

SP300 Drehgeber Spannexzenter
SP-3-00

Spannexzenter SP-3-00

passend für inkrementale Drehgeber WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B und absolute Drehgeber WDGA 36A, WDGA 58A, WDGA 58B.

external link STEP-Datei

MG58A Drehgeber Montageglocke 01
MG58A

Montageglocke MG58A

passend für inkrementale Drehgeber WDGI 58A und
absolute Drehgeber WDGA 58A.

external link STEP-Datei

ST27 Kupplung Drehgeber
ST27

Steckkupplung ST27

für Drehgeber mit Wellen Ø 6 mm oder 10 mm

PK20 Kupplung Drehgeber
PK20

Stegkupplung PK20

für Drehgeber mit Welle Ø 6 mm.

PK24 Kupplung Drehgeber
PK24

Stegkupplung PK24

für Drehgeber mit Wellen Ø 6 mm, 8 mm oder 10 mm.

FSK22 Kupplung Drehgeber
FSK22

Federscheibenkupplung FSK22

für Drehgeber mit Wellen Ø 6 mm, 10 mm oder 12 mm.

WK22 Kupplung Drehgeber
WK22

Wendelkupplung WK22

für Drehgeber mit Welle Ø 6 mm.

WK24 Kupplung Drehgeber
WK24

Wendelkupplung WK24

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.

external link STEP-Download WK240610

WK32 Kupplung Drehgeber
WK32

Wendelkupplung WK32

für Drehgeber mit Wellen Ø 6 mm oder 10 mm.

BK29 Kupplung Drehgeber
BK29

Balgkupplung BK29

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm*.
Max. Wellenversatz radial: ± 0,25 mm oder ± 0,30 mm*
Drehfedersteife: 150 Nm/rad oder 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Balgkupplung FB29B

für Drehgeber mit Wellen Ø 4 mm, 6 mm, 8 mm, 10 mm oder 12 mm.

DSK29 Kupplung Drehgeber
DSK29

Doppelschlaufenkupplung DSK29

für Drehgeber mit Wellen Ø 6 mm, 8 mm oder 10 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

external link STEP Download DSK290606

external link STEP Download DSK290610

DSK38 Kupplung Drehgeber
DSK38

Doppelschlaufenkupplung DSK38

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

external link STEP-Datei DSK380606

DSK48 Kupplung Drehgeber
DSK48

Doppelschlaufenkupplung DSK48

für Drehgeber mit Wellen Ø 10 mm, 12 mm oder 14 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

external link STEP-Datei DSK481012

Drehgeber-Spezifikationen allgemein

Absolute Drehgeber-Spezifikationen

Elektrischer Anschluss

Kabelabgang
Steckerabgang
Anschlusshaube
###field_abs_ah_bestcode###

Ihr konfigurierter Bestell-Code

WelleSingleturnMultiturnSchnittst.SoftwareCodeVersorg.Galv.AnschlussOption
WDGA 58ADPAB01Leer
