Über Smartphone (NFC) konfigurierbarer Drehgeber WDGN 36K
inkremental, magnetisch,
Vollwelle, Rundflansch: Ø 36 mm
Welle: Ø 6 mm,
Impulszahlen bis 16384 I/U und HTL/TTL über NFC konfigurierbar,
Signalform: Rechteck
- Durch hochwertige Elektronik jede beliebige Impulszahl bis 16384 über NFC konfigurierbar
- HTL/TTL über NFC konfigurierbar
- Schutzart IP67, am Welleneingang IP65
- Hohe Ausgabefrequenz bis zu 1 MHz
- Verpol- und Kurzschlussschutz bei 4,75 VDC bis 32 VDC
Wellenlänge: L: 11,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Eigenstromaufnahme: typ. 80 mA
Nullimpuls setzen:
Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND
Über NFC konfiguierbar:
BASIC: (BAS)
Kanäle:
ABN und invertierte
HTL / TTL
frei wählbar
Impulse / Umdrehung:
1 I/U bis 16384 I/U frei wählbar
Advanced (ADV):
Kanäle:
4 Kanäle konfigurierbar + inv. Signale (ABN möglich)
HTL / TTL:
frei wählbar
Impulse / Umdrehung:
1 I/U bis 16384 I/U frei wählbar
Anzahl Impulse für jeden Kanal:
individuell wählbar
Nullimpuls setzen:
ja
Impulsbreite und -position:
Breite und Position einstellbar
Umweltdaten
Störfestigkeit:
ESD (DIN EN 61000-4-2):
8 kV
EMV:
(DIN EN 61000-4-3):
10 V/m
Burst (DIN EN 61000-4-4):
2 kV
HF-Felder
(DIN EN 61000-4-6):
10 V
Surge (DIN EN 61000-4-5):
2 kV
Funkstörung:
Gemäß DIN EN 55011
NFC:
EMV:
Gemäß ETSI EN 301 489
RED:
Gemäß ETSI EN 300 330
Elektrische Sicherheit:
Gemäß DIN EN 61010-1, UL 61010-1, CSA C22.0 No. 61010-1-12
Vibration:
(DIN EN 60068-2-6)
300 m/s2 (10 Hz bis 2000 Hz)
Schock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Auslegung:
Gemäß DIN VDE 0160
Zolltarif-Informationen
Zolltarifnummer:
90318020
Ursprungsland:
Deutschland
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | ABN inv. möglich | |
|---|---|---|
| L2 | axial, Schirm mit Gebergehäuse leitend verbunden | ● |
| L2 | |
| Schaltung | BAS |
| GND | WH |
| +UB | BN |
| A | GN |
| B | YE |
| N | GY |
| A inv. | RD |
| B inv. | BK |
| N inv. | VT |
| Schirm | Litze |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

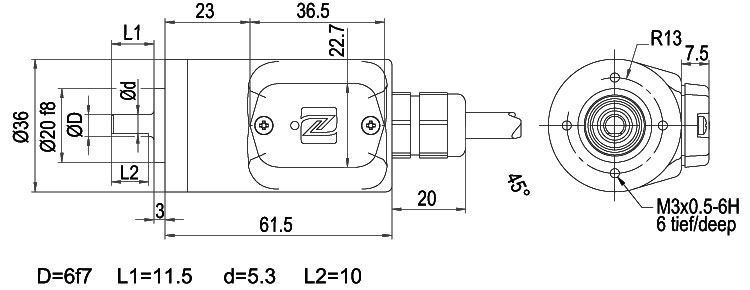

| Beschreibung | ABN inv. möglich | |
|---|---|---|
| L2 | axial, Schirm mit Gebergehäuse leitend verbunden | ● |
| L2 | |
| Schaltung | ADV |
| GND | WH |
| +UB | BN |
| CH1 | GN |
| CH2 | YE |
| CH3 | GY |
| CH4 | GYPK |
| SET | PK |
| CH1 inv. | RD |
| CH2 inv. | BK |
| CH3 inv. | VT |
| CH4 inv. | RDBU |
| Schirm | Litze |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | ABN inv. möglich | |
|---|---|---|
| L3 | radial, Schirm mit Gebergehäuse leitend verbunden | ● |
| L3 | |
| Schaltung | BAS |
| GND | WH |
| +UB | BN |
| A | GN |
| B | YE |
| N | GY |
| A inv. | RD |
| B inv. | BK |
| N inv. | VT |
| Schirm | Litze |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | ABN inv. möglich | |
|---|---|---|
| L3 | radial, Schirm mit Gebergehäuse leitend verbunden | ● |
| L3 | |
| Schaltung | ADV |
| GND | WH |
| +UB | BN |
| CH1 | GN |
| CH2 | YE |
| CH3 | GY |
| CH4 | GYPK |
| SET | PK |
| CH1 inv. | RD |
| CH2 inv. | BK |
| CH3 inv. | VT |
| CH4 inv. | RDBU |
| Schirm | Litze |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

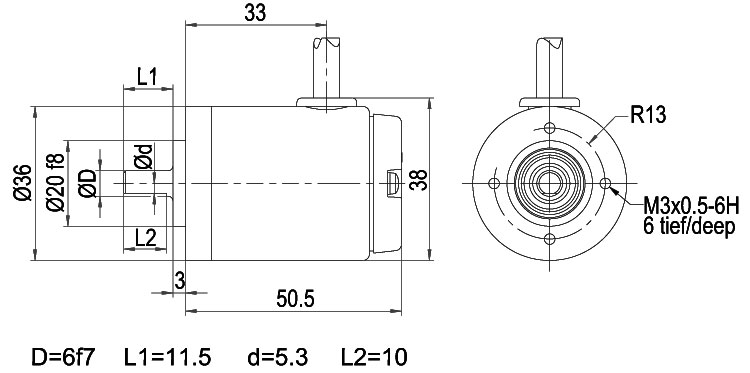

| Beschreibung | ABN inv. möglich | |
|---|---|---|
| K1 | radial, Schirm offen (IP40) | ● |
| K1 | |
| Schaltung | BAS |
| GND | WH |
| +UB | BN |
| A | GN |
| B | YE |
| N | GY |
| A inv. | RD |
| B inv. | BK |
| N inv. | VT |
| Schirm | Litze |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | ABN inv. möglich | |
|---|---|---|
| K1 | radial, Schirm offen (IP40) | ● |
| K1 | |
| Schaltung | ADV |
| GND | WH |
| +UB | BN |
| CH1 | GN |
| CH2 | YE |
| CH3 | GY |
| CH4 | GYPK |
| SET | PK |
| CH1 inv. | RD |
| CH2 inv. | BK |
| CH3 inv. | VT |
| CH4 inv. | RDBU |
| Schirm | Litze |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | ABN inv. möglich | |
|---|---|---|

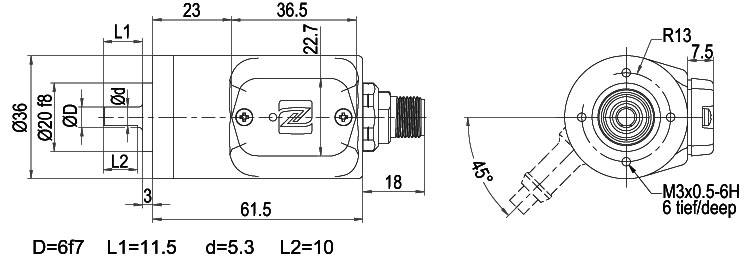

| SB8 | axial, 8-polig, Stecker mit Gebergehäuse leitend verbunden | ● |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | ABN inv. möglich | |
|---|---|---|
| SB12 | axial, 12-polig, Stecker mit Gebergehäuse leitend verbunden | ● |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | ABN inv. möglich | |
|---|---|---|
| SC8 | radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden | ● |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | ABN inv. möglich | |
|---|---|---|
| SC12 | radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden | ● |
konfigurierbar 1-16384 I/U
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
Downloadlink Wachendorff App IOS Drehgeber WDGN
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
Downloadlink Wachendorff App Android Drehgeber WDGN
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
Downloadlink Wachendorff App Huawei Drehgeber WDGN
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
NFC konfigurierbar per Wachendorff App (IOS, Android, Huawei)
Download (1.28 MB)
for Wachendorff Automation GmbH & Co. KG.
Download (349 KB)
Kabeldose KI-8-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB8 und SC8, 8-polig, IP67
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.
Kabeldose KIA-8-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB8 und SC8, 8-polig, IP67
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.
Kabeldose KI-12-67-ADV:
Passend zu NFC Drehgebern WDGN mit Sensor-Steckerabgang SB12 und SC12, 12-polig, IP67
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.
Kabeldose KIA-12-67-ADV:
Passend zu Drehgebern WDGN konfigurierbar via NFC mit Sensor-Steckerabgang SB12 und SC12, 12-polig, IP67
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.
Wendelkupplung WK24
für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
Balgkupplung BK29
für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm*.
Max. Wellenversatz radial: ± 0,25 mm oder ± 0,30 mm*
Drehfedersteife: 150 Nm/rad oder 130 Nm/rad*
Doppelschlaufenkupplung DSK29
für Drehgeber mit Wellen Ø 6 mm, 8 mm oder 10 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.
Doppelschlaufenkupplung DSK38
für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.
Messräder MR200KR
Umfang 200 mm,
Belag: Kreuzrändel
Einsatzgebiete: Pappe, Holz, (Textilien)
Für Drehgeber mit Wellen Ø 6 mm oder 10 mm.
Messräder MRA200KR
Umfang 200 mm,
Belag: Kreuzrändel
Einsatzgebiete: Pappe, Holz, Textilien, Gummi, weicher Kunststoff.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm.
Messräder MR200KH
Umfang 200 mm,
Belag: Kunststoff (Hytrel, glatt)
Einsatzgebiete: Kunststoff, lackierte Oberflächen, Papier, Pappe, Holz, Metall, Textilien.
Für Drehgeber mit Wellen Ø 6 mm oder 10 mm.
Messräder MRA200KH
Umfang 200 mm,
Belag: Kunststoff (Polyurethan, glatt)
Einsatzgebiete: gefettete Metalle, Stahlprofile, lackierte Oberflächen, Kunststoffe, Papier, Pappe, Holz, Textilien, Draht, Leder.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm.
Messräder MR200NG
Umfang 200 mm,
Belag: Noppengummi
Einsatzgebiete: Textilien.
Für Drehgeber mit Wellen Ø 6 mm oder 10 mm.
Messräder MRA200NG
Umfang 200 mm,
Belag: Kunststoff (Polyurethan, genoppt)
Einsatzgebiete: grobe Textilien, Teppich, Kabelmessung, Vlies, Papier, Pappe, Holz, Kunststoffe.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm.
Messräder MR200KG
Umfang 200 mm,
Belag: Kunststoff (Hytrel, geriffelt)
Einsatzgebiete: Kunststoff, lackierte Oberflächen, Papier, Pappe, Holz, Metall, Textilien.
Für Drehgeber mit Wellen Ø 6 mm oder 10 mm.
Messräder MRA200KG
Umfang 200 mm,
Belag: Kunststoff (Polyurethan, geriffelt)
Einsatzgebiete: Metall ungefettet, lackierte Oberfl., Kunststoffe, Papier, Pappe, Holz, Textilien, Glas, Bodenbeläge.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm
