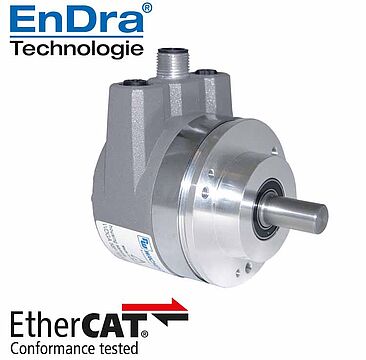

Drehgeber absolut, magnetisch, EtherCAT  WDGA 58F
Der kompakteste EtherCAT-Drehgeber weltweit
Bushaube: Anschluss über 3x M12-Stecker
Vollwelle, Klemmflansch
Gehäuse: Ø 58 mm

16/43-bit Single-/Multiturn
Vollwelle: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8"
Protokoll: EtherCAT
Geräteprofil: CiA DS-406 V4.0.2, Class 3

Datenblatt Allgemeine technische Daten und Sicherheitshinweise absolute Drehgeber WDGA Industrial Ethernet (PDF 347 kB) Technische Anwendungsberatung
Highlights
  • EnDra®: Wartungsfrei und umweltschonend
  • EtherCAT, Single- und Multiturn
  • Kompakte Bauform mit Bushaube
  • Single-/Multiturn (max. 16 bit/43 bit)
  • Zukunftsweisende Technologie
  • 2 Farb-Duo-LED´s als Anzeige von Betriebszustand und Buszustand sowie 2 L/A LED´s
  • Höchste Lagerlasten bis 60 N radial, 50 N axial
  • CoE, FoE, EoE
Produkt-Details
Flansch
Klemmflansch
Gehäuse
Ø 58 mm
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung

bis zu 65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

43 Bit

Welle
Ø 6 mm
Wellenlänge: L: 12 mm
Max. Wellenbelastung radial: 60 N
Max. Wellenbelastung axial: 50 N
Ø 8 mm
Wellenlänge: L: 19 mm
Max. Wellenbelastung radial: 60 N
Max. Wellenbelastung axial: 50 N
Ø 10 mm
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 60 N
Max. Wellenbelastung axial: 50 N
Ø 9,525 mm
Wellenlänge: L: 19 mm
Max. Wellenbelastung radial: 60 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
8000 min'-1
Betriebsspannung
10 VDC bis 32 VDC
Eigenstromaufnahme: typ. 125 mA
Leistungsaufnahme: typ. 3 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67; Welleneingang: IP65
Hinweis

Konfigurationssoftware
 Software-Download

Licensing declaration
IP >= V1.00

 Licensing declaration

KIE-4-67-RJ
KIE-4-67-RJ

Konfektionierte Industrial Ethernet Anschlussleitung KIE-4-67-RJ:
passend zu Drehgebern WDGA mit Bushaube BI2 (PROFINET, EtherCAT, Universal-IE)

Stecker M12 - Kabel - Stecker RJ45

KIE467DC
KIE-4-67-DC

Konfektionierte Industrial Ethernet Anschlussleitung KIE-4-67-DC:
passend zu Drehgebern WDGA mit Bushaube BI2 (PROFINET, EtherCAT, Universal-IE)

Stecker M12 - Kabel - Stecker M12

KIZ467
KIZ-4-67-IE

Kabeldose KIZ-4-67:
Zur Spannungsversorgung, 4-polig

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade,
Schirm aufgelegt, IP67+IP69K.

MW58B Drehgeber Montagewinkel
MW58B

Montagewinkel MW58B

passend für inkrementale Drehgeber WDGI 58B, 58K, 58D, WDG 58T und
absolute Drehgeber WDGA 58B, WDGA 58D.

 STEP-Datei MW58B

QF58B Drehgeber Quadratflansch
QF58B

Quadratflansch QF58B

passend für inkrementale Drehgeber WDGI 58B, 58K, 58D, WDG 58T und
absolute Drehgeber WDGA 58B, WDGA 58D.

SP300 Drehgeber Spannexzenter
SP-3-00

Spannexzenter SP-3-00

passend für inkrementale Drehgeber WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B und absolute Drehgeber WDGA 36A, WDGA 58A, WDGA 58B.

ST27 Kupplung Drehgeber
ST27

Steckkupplung ST27

für Drehgeber mit Wellen Ø 6 mm oder 10 mm

PK20 Kupplung Drehgeber
PK20

Stegkupplung PK20

für Drehgeber mit Welle Ø 6 mm.

PK24 Kupplung Drehgeber
PK24

Stegkupplung PK24

für Drehgeber mit Wellen Ø 6 mm, 8 mm oder 10 mm.

FSK22 Kupplung Drehgeber
FSK22

Federscheibenkupplung FSK22

für Drehgeber mit Wellen Ø 6 mm, 10 mm oder 12 mm.

WK22 Kupplung Drehgeber
WK22

Wendelkupplung WK22

für Drehgeber mit Welle Ø 6 mm.

WK24 Kupplung Drehgeber
WK24

Wendelkupplung WK24

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.

WK32 Kupplung Drehgeber
WK32

Wendelkupplung WK32

für Drehgeber mit Wellen Ø 6 mm oder 10 mm.

BK29 Kupplung Drehgeber
BK29

Balgkupplung BK29

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm*.
Max. Wellenversatz radial: ± 0,25 mm oder ± 0,30 mm*
Drehfedersteife: 150 Nm/rad oder 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Balgkupplung FB29B

für Drehgeber mit Wellen Ø 4 mm, 6 mm, 8 mm, 10 mm oder 12 mm.

DSK29 Kupplung Drehgeber
DSK29

Doppelschlaufenkupplung DSK29

für Drehgeber mit Wellen Ø 6 mm, 8 mm oder 10 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

DSK38 Kupplung Drehgeber
DSK38

Doppelschlaufenkupplung DSK38

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

DSK48 Kupplung Drehgeber
DSK48

Doppelschlaufenkupplung DSK48

für Drehgeber mit Wellen Ø 10 mm, 12 mm oder 14 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

Drehgeber-Spezifikationen allgemein

Absolute Drehgeber-Spezifikationen

Elektrischer Anschluss

Kabelabgang
