Wachendorff Automation Drehgeber : inkrementaler Drehgeber, Endhohlwellendrehgeber: Ø 58 mm, WDGI 58E

WDGI 58E

Drehgeber inkremental, optisch,
Impulszahlen: bis 25000 I/U,
Endhohlwelle; Ø 58 mm

15 mm Endhohlwelle
Welle: Ø 8, 10, 12, 15 mm, H7,
Ø 6, 6.35 (1/4''), 7, 9.525 mm (3/8'') über Reduzierhülse;
Schutzart: IP67, am Welleneingang IP65,
Signalformen: Rechteck oder Sinus/Cosinus.

Datenblatt Allgemeine technische Daten inkrementale Drehgeber (PDF 857 kB) Technische Anwendungsberatung

Produktdaten

Highlights

Robuster Standard-Industrie-Endhohlwellendrehgeber
Aluminium-Druckgussgehäuse mit
besonders umweltfreundlicher Pulverbeschichtung
Durch hochwertige Elektronik bis 25000 Impulse
Höchste mechanische und elektrische Sicherheit
Hohe Schutzart IP67, am Welleneingang IP65, hohe Störsicherheit
Voller Anschlussschutz bei 10 VDC bis 30 VDC
Hohe Ausgabefrequenz bis zu 600 kHz/2 MHz
Optional: -40 °C bis +85 °C,
Druckausgleichsmembran

Produkt-Details

Flansch

Endhohlwelle

Impulszahl (Auflösung)

bis 25000 I/U

Gehäuse

Ø 58 mm

Aluminium-Druckguss, pulverbeschichtet

Welle

Ø 6 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 35 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 39 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 60 N

Ø 6,35 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 35 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 39 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 60 N

Ø 7 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 35 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 39 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 60 N

Ø 8 mm
Wellenlänge: L: 35 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 39 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 60 N

Ø 9,525 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 35 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 39 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 60 N

Ø 10 mm
Wellenlänge: L: 35 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 39 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 60 N

Ø 12 mm
Wellenlänge: L: 35 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 39 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 60 N

Ø 15 mm
Wellenlänge: L: 35 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 39 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 60 N

Max. Betriebsdrehzahl

6000 min'-1

Ausgangsschaltung

TTL

TTL, RS422 kompatibel, inv.

HTL

HTL, inv.

1 Vss Sin/Cos

Ausgabefrequenz

TTL bis 5000 I/U, max. 200 kHz

HTL bis 5000 I/U, max. 200 kHz

TTL über 1200 I/U, max. 2 MHz

HTL über 1200 I/U, max. 600 kHz

1 Vss Sin/Cos, max. 100 kHz

Betriebsspannung

4,75 VDC bis 5,5 VDC
Eigenstromaufnahme: typ. 100 mA

5 VDC bis 30 VDC
Eigenstromaufnahme: typ. 70 mA

10 VDC bis 30 VDC
Eigenstromaufnahme: typ. 100 mA

Umweltdaten

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

das schließt ein EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s² (10 Hz bis 2000 Hz)

Schock:
(DIN EN 60068-2-27)

1000 m/s² (6 ms)

Auslegung:

Gemäß DIN VDE 0160

Zolltarif-Informationen

Zolltarifnummer:

90318020

Ursprungsland:

Deutschland

Arbeitstemperatur

Steckerabgang: -40 °C bis +85 °C, Kabelabgang: -20 °C bis +80 °C (Option ACA: -40 °C bis +85 °C)
1 Vss: -10 °C bis +70 °C

Schutzart

Gehäuse: IP65, IP67, Welleneingang: IP65

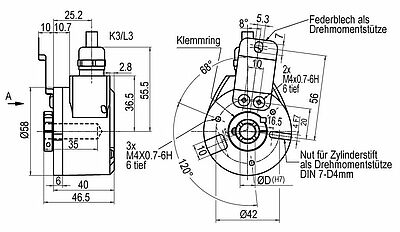

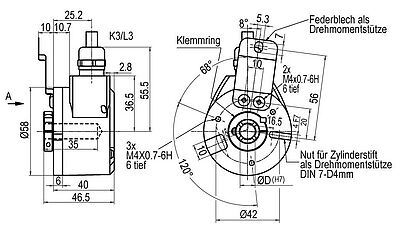

WDGI 58E: Kabelanschluss K3, L3, radial, mit 2 m Kabel

STEP-Viewer / STEP-Dateien:

WDGI58E06xxxxL3K3.stp

WDGI58E2ZxxxxL3K3.stp

WDGI58E07xxxxL3K3.stp

WDGI58E08xxxxL3K3.stp

WDGI58E4ZxxxxL3K3.stp

WDGI58E10xxxxL3K3.stp

WDGI58E12xxxxL3K3.stp

WDGI58E15xxxxL3K3.stp

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung		ABN inv. möglich
K3	radial, Schirm offen	●
L3	radial, Schirm mit Gebergehäuse leitend verbunden	●

Anschlussbelegungen

	K3, L3	K3, L3	K3, L3	K3, L3	L3
Schaltung	G05, G24	F05, H05, F24, H24, H30	I05, I24, 524	P05, R05, P24, R24, 245, 645, R30	SIN
GND	WH	WH	WH	WH	WH
+UB	BN	BN	BN	BN	BN
A	GN	GN	GN	GN	GN
B	YE	YE	YE	YE	GY
N	GY	GY	GY	GY	-
Frühwarnausgang	PK	-	PK	-	-
A inv.	-	-	RD	RD	YE
B inv.	-	-	BK, (BU bei ACA)	BK, (BU bei ACA)	PK
N inv.	-	-	VT	VT	-
Schirm	Litze	Litze	Litze	Litze	Litze

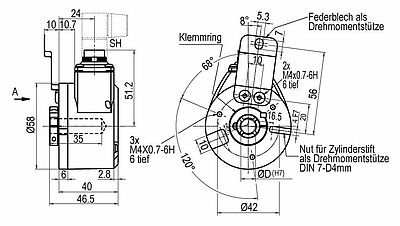

WDGI 58E: Stecker (M16x0,75) SH, radial, 5-, 6-, 8-, 12-polig

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung		ABN inv. möglich
SH5	radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden	-
SH6	radial, 6-polig, Stecker mit Gebergehäuse leitend verbunden	-
SH8	radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden	●
SH12	radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden	●

Anschlussbelegungen

	SH5	SH6	SH6	SH8	SH8	SH12	SH12	SH12	SH12	SH12
	5-polig	6-polig	6-polig	8-polig	8-polig	12-polig	12-polig	12-polig	12-polig	12-polig
Steckerbild
Schaltung	F05, H05, F24, H24, H30	G05, G24	F05, H05, F24, H24, H30	F05, H05, F24, H24, H30	P05, R05, P24, R24, R30, 245, 645	G05, G24	F05, H05, F24, H24, H30	I05, I24, 524	P05, R05, P24, R24, 245, 645, R30	SIN
GND	1	6	6	1	1	K, L	K, L	K, L	K, L	K, L
+UB	2	1	1	2	2	M, B	M, B	M, B	M, B	M, B
A	3	2	2	3	3	E	E	E	E	E
B	4	4	4	4	4	H	H	H	H	H
N	5	3	3	5	5	C	C	C	C	-
Frühwarnausgang	-	5	-	-	-	G	-	G	-	-
A inv.	-	-	-	-	6	-	-	F	F	F
B inv.	-	-	-	-	7	-	-	A	A	A
N inv.	-	-	-	-	8	-	-	D	D	-
n. c.	-	-	5	6, 7, 8	-	A, D, F, J	A, D, F, G, J	J	G, J	D, G, J
Schirm	-	-	-	-	-	-	-	-	-	-

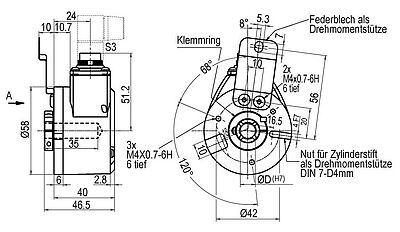

WDGI 58E: Stecker (M16x0,75) S3, radial, 7-polig

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung		ABN inv. möglich
S3	radial, 7-polig, Stecker mit Gebergehäuse leitend verbunden	-

Anschlussbelegungen

	S3	S3
	7-polig	7-polig
Steckerbild
Schaltung	G05, G24	F05, H05, F24, H24, H30
GND	1	1
+UB	2	2
A	3	3
B	4	4
N	5	5
Frühwarnausgang	6	-
A inv.	-	-
B inv.	-	-
N inv.	-	-
n. c.	7	6, 7
Schirm	-	-

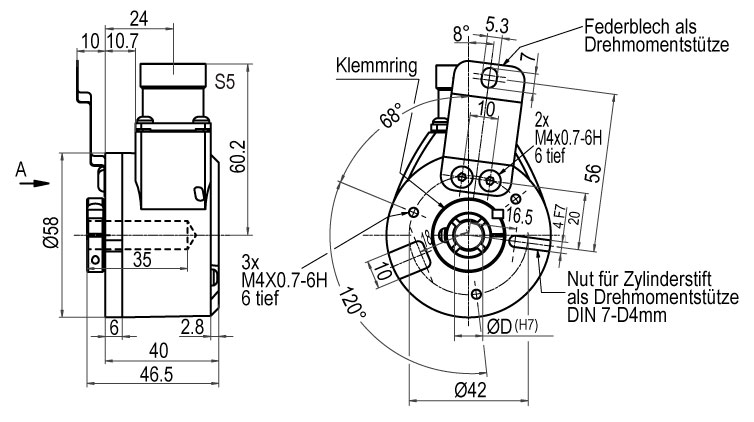

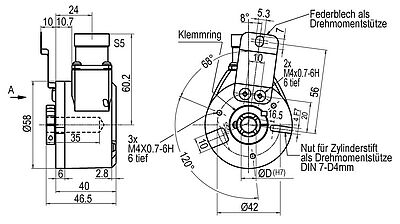

WDGI 58E: Stecker (M23) S5, radial, 12-polig

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung		ABN inv. möglich
S5	radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden	●

Anschlussbelegungen

	S5	S5	S5	S5	S5
	12-polig	12-polig	12-polig	12-polig	12-polig
Steckerbild
Schaltung	G05, G24	F05, H05, F24, H24, H30	I05, I24, 524	P05, R05, P24, R24, 245, 645, R30	SIN
GND	10	10	10	10	10
+UB	12	12	12	12	12
A	5	5	5	5	5
B	8	8	8	8	8
N	3	3	3	3	-
Frühwarnausgang	11	-	11	-	-
A inv.	-	-	6	6	6
B inv.	-	-	1	1	1
N inv.	-	-	4	4	-
n. c.	1, 2, 4, 6, 7, 9	1, 2, 4, 6, 7, 9, 11	2, 7, 9	2, 7, 9, 11	2, 3, 4, 7, 9, 11
Schirm	-	-	-	-	-

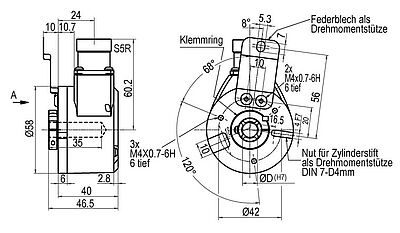

WDGI 58E: Stecker (M23) S5R, radial, 12-polig (rechtsdrehend)

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung		ABN inv. möglich
S5R	radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden	●

Anschlussbelegungen

	S5R	S5R	S5R	S5R	S5R
	12-polig	12-polig	12-polig	12-polig	12-polig
Steckerbild
Schaltung	G05, G24	F05, H05, F24, H24, H30	I05, I24, 524	P05, R05, P24, R24, 245, 645, R30	SIN
GND	10	10	10	10	10
+UB	12	12	12	12	12
A	5	5	5	5	5
B	8	8	8	8	8
N	3	3	3	3	-
Frühwarnausgang	11	-	11	-	-
A inv.	-	-	6	6	6
B inv.	-	-	1	1	1
N inv.	-	-	4	4	-
n. c.	1, 2, 4, 6, 7, 9	1, 2, 4, 6, 7, 9, 11	2, 7, 9	2, 7, 9, 11	2, 3, 4, 7, 9, 11
Schirm	-	-	-	-	-

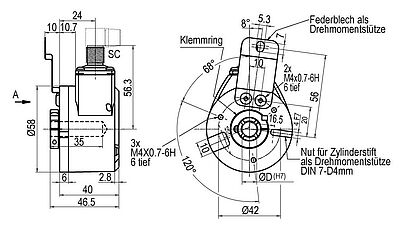

WDGI 58E: Sensor-Stecker (M12x1) SC, radial, 4-, 5-, 8-, 12-polig

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung		ABN inv. möglich
SC4	radial, 4-polig, Stecker mit Gebergehäuse leitend verbunden	-
SC5	radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden	-
SC8	radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden	●
SC12	radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden	●

Anschlussbelegungen

	SC4	SC5	SC8	SC8	SC8	SC12	SC12	SC12	SC12
	4-polig	5-polig	8-polig	8-polig	8-polig	12-polig	12-polig	12-polig	12-polig
Steckerbild
Schaltung	F05, H05, F24, H24, H30	F05, H05, F24, H24, H30	F05, H05, F24, H24, H30	P05, R05, P24, R24, R30, 245, 645	SIN	G05, G24	F05, H05, F24, H24, H30	I05, I24, 524	P05, R05, P24, R24, 245, 645, R30
GND	3	3	1	1	1	3	3	3	3
+UB	1	1	2	2	2	1	1	1	1
A	2	4	3	3	3	4	4	4	4
B	4	2	4	4	5	6	6	6	6
N	-	5	5	5	-	8	8	8	8
Frühwarnausgang	-	-	-	-	-	5	-	5	-
A inv.	-	-	-	6	4	-	-	9	9
B inv.	-	-	-	7	6	-	-	7	7
N inv.	-	-	-	8	-	-	-	10	10
n. c.	-	-	6, 7, 8	-	7, 8	2, 7, 9, 10, 11, 12	2, 5, 7, 9, 10, 11, 12	2, 11, 12	2, 5, 11, 12
Schirm	-	-	-	-	-	-	-	-	-

bis 2500 I/U

H30: 5 - 30 VDC, HTL (TTL bei 5 VDC), ohne Frühwarnausgang

Betriebsspannung VDC

5 - 30 VDC

Betriebsstrom

typ. 70 mA

Signalform

rechteck

Ausgangsschaltung

HTL (TTL bei 5 VDC)

Kanäle

AB, ABN

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > UB -10% UB

Pegel L<

L < 2,5 VDC

Ausgabefrequenz

max. 200 kHz

Anschlussschutz

nur Verpolschutz

Frühwarnausgang

nein

R30: 5 - 30 VDC, HTL, inv. (TTL/RS422 komp. bei 5 VDC), ohne Frühwarnausgang

Betriebsspannung VDC

5 - 30 VDC

Betriebsstrom

typ. 70 mA

Signalform

rechteck

Ausgangsschaltung

HTL, inv. (TTL/RS422 komp. bei 5 VDC)

Kanäle

AB, ABN, und invertierte Signale

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > UB -10% UB

Pegel L<

L < 2,5 VDC

Ausgabefrequenz

max. 200 kHz

Anschlussschutz

nur Verpolschutz

Frühwarnausgang

nein

bis 5000 I/U

G05: 4,75 - 5,5 VDC, TTL, mit Frühwarnausgang

Betriebsspannung VDC

4,75 - 5,5 VDC

Betriebsstrom

typ. 70 mA

Signalform

rechteck

Ausgangsschaltung

TTL

Kanäle

ABN

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > 2,5 VDC

Pegel L<

L < 0,5 VDC

Ausgabefrequenz

max. 200 kHz

Anschlussschutz

nein

Frühwarnausgang

H05: 4,75 - 5,5 VDC, TTL, ohne Frühwarnausgang

Betriebsspannung VDC

4,75 - 5,5 VDC

Betriebsstrom

typ. 70 mA

Signalform

rechteck

Ausgangsschaltung

TTL

Kanäle

AB, ABN

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > 2,5 VDC

Pegel L<

L < 0,5 VDC

Ausgabefrequenz

max. 200 kHz

Anschlussschutz

nein

Frühwarnausgang

nein

I05: 4,75 - 5,5 VDC, TTL, RS422 komp., invertiert, mit Frühwarnausgang

Betriebsspannung VDC

4,75 - 5,5 VDC

Betriebsstrom

typ. 70 mA

Signalform

rechteck

Ausgangsschaltung

TTL, RS422 komp., invertiert

Kanäle

AB, ABN, und invertierte Signale

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > 2,5 VDC

Pegel L<

L < 0,5 VDC

Ausgabefrequenz

max. 200 kHz

Anschlussschutz

nein

Frühwarnausgang

R05: 4,75 - 5,5 VDC, TTL, RS422 komp., invertiert, ohne Frühwarnausgang

Betriebsspannung VDC

4,75 - 5,5 VDC

Betriebsstrom

typ. 70 mA

Signalform

rechteck

Ausgangsschaltung

TTL, RS422 komp., invertiert

Kanäle

AB, ABN, und invertierte Signale

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > 2,5 VDC

Pegel L<

L < 0,5 VDC

Ausgabefrequenz

max. 200 kHz

Anschlussschutz

nein

Frühwarnausgang

nein

G24: 10 - 30 VDC, HTL, mit Frühwarnausgang

Betriebsspannung VDC

10 - 30 VDC

Betriebsstrom

typ. 70 mA

Signalform

rechteck

Ausgangsschaltung

HTL

Kanäle

AB, ABN

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > UB -2,5 VDC

Pegel L<

L < 2,5 VDC

Ausgabefrequenz

max. 200 kHz

Anschlussschutz

Frühwarnausgang

H24: 10 - 30 VDC, HTL, ohne Frühwarnausgang

Betriebsspannung VDC

10 - 30 VDC

Betriebsstrom

typ. 70 mA

Signalform

rechteck

Ausgangsschaltung

HTL

Kanäle

AB, ABN

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > UB -2,5 VDC

Pegel L<

L < 2,5 VDC

Ausgabefrequenz

max. 200 kHz

Anschlussschutz

Frühwarnausgang

nein

I24: 10 - 30 VDC, HTL invertiert, mit Frühwarnausgang

Betriebsspannung VDC

10 - 30 VDC

Betriebsstrom

typ. 70 mA

Signalform

rechteck

Ausgangsschaltung

HTL invertiert

Kanäle

AB, ABN, und invertierte Signale

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > UB -2,5 VDC

Pegel L<

L < 2,5 VDC

Ausgabefrequenz

max. 200 kHz

Anschlussschutz

Frühwarnausgang

R24: 10 - 30 VDC, HTL invertiert, ohne Frühwarnausgang

Betriebsspannung VDC

10 - 30 VDC

Betriebsstrom

typ. 70 mA

Signalform

rechteck

Ausgangsschaltung

HTL invertiert

Kanäle

AB, ABN, und invertierte Signale

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > UB -2,5 VDC

Pegel L<

L < 2,5 VDC

Ausgabefrequenz

max. 200 kHz

Anschlussschutz

Frühwarnausgang

nein

524: 10 - 30 VDC, TTL, RS422 komp., invertiert, mit Frühwarnausgang

Betriebsspannung VDC

10 - 30 VDC

Betriebsstrom

typ. 70 mA

Signalform

rechteck

Ausgangsschaltung

TTL, RS422 komp., invertiert

Kanäle

AB, ABN, und invertierte Signale

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > 2,5 VDC

Pegel L<

L < 1,2 VDC

Ausgabefrequenz

max. 200 kHz

Anschlussschutz

nur Verpolschutz

Frühwarnausgang

245: 10 - 30 VDC, TTL, RS422 komp., invertiert, ohne Frühwarnausgang

Betriebsspannung VDC

10 - 30 VDC

Betriebsstrom

typ. 70 mA

Signalform

rechteck

Ausgangsschaltung

TTL, RS422 komp., invertiert

Kanäle

AB, ABN, und invertierte Signale

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > 2,5 VDC

Pegel L<

L < 1,2 VDC

Ausgabefrequenz

max. 200 kHz

Anschlussschutz

nur Verpolschutz

Frühwarnausgang

nein

(höhere Frequenz) 1200 bis 25000 I/U

F05: 4,75 - 5,5 VDC, TTL, ohne Frühwarnausgang

Betriebsspannung VDC

4,75 - 5,5 VDC

Betriebsstrom

typ. 100 mA

Signalform

rechteck

Ausgangsschaltung

TTL

Kanäle

AB, ABN

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > 2,5 VDC

Pegel L<

L < 0,5 VDC

Ausgabefrequenz

max. 2 MHz

Anschlussschutz

nein

Frühwarnausgang

nein

P05: 4,75 - 5,5 VDC, TTL, RS422 komp., invertiert, ohne Frühwarnausgang

Betriebsspannung VDC

4,75 - 5,5 VDC

Betriebsstrom

typ. 100 mA

Signalform

rechteck

Ausgangsschaltung

TTL, RS422 komp., invertiert

Kanäle

AB, ABN, und invertierte Signale

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > 2,5 VDC

Pegel L<

L < 0,5 VDC

Ausgabefrequenz

max. 2 MHz

Anschlussschutz

nein

Frühwarnausgang

nein

F24: 10 - 30 VDC, HTL, ohne Frühwarnausgang

Betriebsspannung VDC

10 - 30 VDC

Betriebsstrom

typ. 100 mA

Signalform

rechteck

Ausgangsschaltung

HTL

Kanäle

ABN

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > UB -2,5 VDC

Pegel L<

L < 2,5 VDC

Ausgabefrequenz

max. 600 kHz

Anschlussschutz

Frühwarnausgang

nein

P24: 10 - 30 VDC, HTL invertiert, ohne Frühwarnausgang

Betriebsspannung VDC

10 - 30 VDC

Betriebsstrom

typ. 100 mA

Signalform

rechteck

Ausgangsschaltung

HTL invertiert

Kanäle

AB, ABN, und invertierte Signale

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > UB -2,5 VDC

Pegel L<

L < 2,5 VDC

Ausgabefrequenz

max. 600 kHz

Anschlussschutz

Frühwarnausgang

nein

645: 10 - 30 VDC, TTL, RS422 komp., invertiert, ohne Frühwarnausgang

Betriebsspannung VDC

10 - 30 VDC

Betriebsstrom

typ. 100 mA

Signalform

rechteck

Ausgangsschaltung

TTL, RS422 komp., invertiert

Kanäle

AB, ABN, und invertierte Signale

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > 2,5 VDC

Pegel L<

L < 1,2 VDC

Ausgabefrequenz

max. 2 MHz

Anschlussschutz

nur Verpolschutz

Frühwarnausgang

nein

1024, 2048 I/U

SIN: 4,75 - 5,5 VDC, 1 Vss Sin/Cos, ohne Frühwarnausgang

Betriebsspannung VDC

4,75 - 5,5 VDC

Betriebsstrom

typ. 100 mA ohne Last

Signalform

sinus

Ausgangsschaltung

1 Vss Sin/Cos

Kanäle

Ausgang

Sinus, Cosinus

Belastung

bei 1 Vss Sin/Cos: min. 120 Ohm

Differenzpegel

Differenzpegel 1 Vss +/- 25 %

Ausgabefrequenz

max. 100 kHz

Anschlussschutz

nein

Kabellänge max.

max. 150 m bei <260 pF/m

Frühwarnausgang

nein

Der Drehgeber WDGI 58E mit den Ausgangsschaltungen F24, G24, H24, I24, P24, R24, F05, G05, H05, I05, P05, R05, 245, 524, 645 ist auch mit dem erweiterten Temperaturbereich -40 °C bis +85 °C (gemessen am Flansch) lieferbar.

ACR: Druckausgleichsmembran

Der Drehgeber WDGI 58E ist optional auch mit einer Druckausgleichsmembran erhältlich. Diese verhindert das Eindringen von Wasser in das Drehgebergehäuse bei hoher Luftfeuchtigkeit.
Schutzart bis IP67, Temperaturbereich und Salznebelbeständigkeit bleiben erhalten. Chemikalien- und Lösemittelbeständig nach DIN EN ISO2812-1.

XXX = Dezimeter: Kabellänge

Der Drehgeber WDGI 58E ist auch mit mehr als 2 m Kabel erhältlich. Die max. Kabellänge ist abhängig von der Betriebsspannung und der Frequenz; siehe 'Allgemeine technische Daten'
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050

Downloads

Allgemeine technische Daten

Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber WDG/WDGI

Download (857 KB)

Informationen (Flyer / Handouts)

Drehgeber WDGI - der neue inkrementale Industriestandard

Aluminium-Druckgussgehäuse pulverbeschichtet
Maximale Lagerlasten bis zu 500 N axial/radial
Druckausgleichsmembran
Hohe Ausgabefrequenz 600 kHz / 2 MHz
Erweiterte Arbeitstemperatur -40 °C bis +85 °C

Download (1.12 MB)

Kurzkatalog Drehgeber - Short catalogue encoders

Kurz-Katalog Drehgeber und Systeme

Inkrementale und absolute Drehgeber
Digitale Schachtkopierung
Eigene Entwicklung und Herstellung
Motorfeedback
Messsysteme

Download (4.27 MB)

Lieferzeiten und Service

der Wachendorff Automation GmbH & Co. KG

Download (544 KB)

Montageanleitung

Montageanleitung inkrementale Hohlwellendrehgeber WDG/WDGI

Download (1.65 MB)

Whitepaper

Vergleich von optischen und magnetischen Inkremental-Drehgebern

Download (2.00 MB)

Zertifikate und Verordnungen

EG - Konformitätserklärung Inkremental-Drehimpulsgeber WDG / WDGI

für den Geschäftsbereich Wachendorff Automation GmbH & Co. KG.

Download (595 KB)

UKCA declaration of conformity incremental encoder WDG / WDGI

for Wachendorff Automation GmbH & Co. KG.

Download (146 KB)

UL-Zertifikate

für Produkte der Wachendorff Automation GmbH & Co. KG

Download (556 KB)

REACH- und RoHS-Verordnung der EU

Informationen

Download (188 KB)

ISO Zertifikat DIN EN 9001:2015

Download (405 KB)

Zubehör

Für inkrementale Drehgeber Anschlussdosen / Kabel mit Anschlussdose

KI-4-67

Kabeldose KI-4-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB4 und SC4, 4-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade,
Schirm aufgelegt.

Details

KIA-4-67

Kabeldose KIA-4-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB4 und SC4, 4-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

Details

KI-5-67

Kabeldose KI-5-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB5 und SC5, 5-polig, IP67.

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.

Details

KIA-5-67

Kabeldose KIA-5-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB5 und SC5, 5-polig, IP67.

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

Details

KD-5-40

Kabeldose KD-5-40:
Passend zu Drehgebern mit Steckerabgang SI/SH, 5-polig, IP40

Gerade Anschlussdose oder konfektionierte Kabel mit gerader Anschlussdose.
Mit Innengewinde M16 x 0.75

Details

KD-5-67

Kabeldose KD-5-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 5-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.
Mit Innengewinde M16 x 0.75.

Details

KDA-6-67

Kabeldose KDA-6-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 6-polig, IP67

Abgewinkelte Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.

Details

KD-7-40

Kabeldose KD-7-40:
Passend zu Drehgebern mit Steckerabgang S2/S3, 7-polig, IP40

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.
Mit Innengewinde M16 x 0.75

Details

KDA-7-40

Kabeldose KDA-7-40:
Passend zu Drehgebern mit Steckerabgang S2/S3, 7-polig, IP40

Abgewinkelte Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Mit Innengewinde M16 x 0.75

Details

KD-7-67

Kabeldose KD-7-67:
Passend zu Drehgebern mit Steckerabgang S2/S3, 7-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.
Mit Innengewinde M16 x 0.75

Details

KDA-7-67

Kabeldose KDA-7-67:
Passend zu Drehgebern mit Steckerabgang S2/S3, 7-polig, IP67

Abgewinkelte Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Innengewinde M16 x 0.75

Details

KI-8-67

Kabeldose KI-8-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB8 und SC8, 8-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.

Details

KIA-8-67

Kabeldose KIA-8-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB8 und SC8, 8-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

Details

KD-8-40

Kabeldose KD-8-40:
Passend zu Drehgebern mit Steckerabgang SI/SH, 8-polig, IP40

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.

Details

KD-8-67

Kabeldose KD-8-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 8-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.

Details

KDA-8-67

Kabeldose KDA-8-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 8-polig, IP67

Abgewinkelte Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Innengewinde M16 x 0.75

Details

KDA-8-67-S

Kabeldose KDA-8-67-S:
Passend zu Drehgebern mit Steckerabgang SI/SH, 8-polig, IP67

Abgewinkelt Anschlussdose, schirmbar oder
konfektionierte Kabel mit abgewinkelter Anschlussdose, durchgängig geschirmt.

Details

KI-12-67

Kabeldose KI-12-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB12 und SC12, 12-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.

Details

KIA-12-67

Kabeldose KIA-12-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB12 und SC12, 12-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

Details

KD-12-67

Kabeldose KD-12-67:
Passend zu Drehgebern mit Steckerabgang S4/S5, S4R/S5R, 12-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.
Links- oder rechtsdrehend.

STEP-Datei

Details

KDA-12-67

Kabeldose KDA-12-67:
Passend zu Drehgebern mit Steckerabgang S4/S5, S4R/S5R, 12-polig, IP67

Abgewinkelt Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Links- oder rechtsdrehend.
Buchseneinsatz beliebig montierbar.

Details

KD-SH12-67

Kabeldose KD-SH12-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 12-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.

Details

KD-8-40-15-S-DIZ

Kabeldose KD-8-40-15-S-DIZ:
Für Frequenzumrichter: Emotron

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 2-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

Details

KD-8-40-15-S-RST

Kabeldose KD-8-40-15-S-RST:
Für Frequenzumrichter: RST

Details

KD-8-40-15-S-SDR

Kabeldose KD-8-40-15-S-SDR:
Für Steuerung: Schindler MX

Details

KD-8-40-15-S-CTF

Kabeldose KD-8-40-15-S-CTF:
Für Frequenzumrichter: Control Techniques

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 3-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

Details

KD-8-40-15-S-KEB

Kabeldose KD-8-40-15-S-KEB:
Für Frequenzumrichter: KEB

Details

KD-8-40-15-S-LOH

Kabeldose KD-8-40-15-S-LOH:
Für Frequenzumrichter: Flender Loher Typ: Dynavert L

Details

KD-8-40-15-S-LIF

Kabeldose KD-8-40-15-S-LIF:
Für Frequenzumrichter: Liftequip

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 9-polig, 2-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

Details

KD-8-40-15-S-ZIL

Kabeldose KD-8-40-15-S-ZIL:
Für Frequenzumrichter: Ziehl-Abegg

Details

Drehmomentstützen

WDGDS10001

Drehmomentstütze WDGDS10001

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern.
Standardmäßig bei allen Hohlwellen- und Endhohlwellen-Drehgebern
(außer 36E und 100G) in benötigter Anzahl beigelegt.

Details

WDGDS10004

Drehmomentstütze WDGDS10004

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer 36E und 100G).

Details

WDGDS10007

Drehmomentstütze WDGDS10007

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer 36E und 100G).

Details

WDGDS10008

Drehmomentstütze WDGDS10008

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer 36E und 100G).

Details

WDGDS10009

Drehmomentstütze WDGDS10009

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer 36E und 100G).

Details

WDGDS10012

Drehmomentstütze WDGDS10012

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer 36E und 100G).

Details

WDGDS10011

Drehmomentstütze WDGDS10011

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer 36E und 100G).

Details

WDGDS10019

Drehmomentstütze WDGDS10019

für Hohlwellen-Drehgeber 58E, 58H.

Details

WDGDS10020

Drehmomentstütze WDGDS10020

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer 36E, 40E, WDG 100G).

Details

Wellenadapter

WDGWA10M06

Wellenadapter M6 WDGWA10M06

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M6.

Details

WDGWA10M08

Wellenadapter M8 WDGWA10M08

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M8.

Details

WDGWA10M10

Wellenadapter M10 WDGWA10M10

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M10.

Details

WDGWA10M12

Wellenadapter M12 WDGWA10M12

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M12.

STEP-Datei: WDGWA10M12.stp

Details

WDGWA10M14

Wellenadapter M14 WDGWA10M14

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M14.

Details

WDGWA10M16

Wellenadapter M16 WDGWA10M16

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M16.

STEP-Datei: WDGWA10M16.stp

Details

WDGWA10M20

Wellenadpater M20 WDGWA10M20

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M20.

Details

Reduzierhülsen

WDGHA10

Reduzierhülsen für Hohlwelle Ø 10 mm

für Hohlwellendrehgeber WDGI 58H und
Endhohlwellendrehgeber WDGI 58E, WDGA 58E.

Details

WDGHA12

Reduzierhülsen für Hohlwelle Ø 12 mm

für Hohlwellendrehgeber WDGI 58H und
Endhohlwellendrehgeber WDGI 58E, WDGA 58E.

Details

Konfigurator

Drehgeber-Spezifikationen allgemein

Grundprinzip

Funktionsprinzip

Baugröße

Flanschtyp

Vollwelle/Hohlwelle

Wellendurchmesser

Inkrementale Drehgeber-Spezifikationen

Impulszahl (I/U)

Impulsfolge

Betriebsspannung

Ausgangsschaltung

Frühwarnausgang

Bestellcode/Ausgang

Elektrischer Anschluss

Kabelabgang

axial/radial

Schirm

Bestellcode

Steckerabgang

Anzahl PIN

Steckerart

axial/radial

Bestellcode

Optionen

bei Auswahl Option Kabellänge (in dezimeter)

Drehgebertyp

Ihr konfigurierter Bestell-Code

	Welle	Impulszahl	Impulsfolge	Ausgang	Anschluss	Option
WDGI 58E

Generiere konfiguriertes Datenblatt

Technische Anwendungsberater

Für technische Fragen

(Anwendungsberatung, Anpassungsentwicklung, inkrementale Drehgeberauswahl)

wenden Sie sich bitte an: Technische Anwendungsberatung inkrementale Drehgeber

Kai Nagel

Tel: +49 6722 9965131

➝ support-wa@wachendorff.de

Für kaufmännische Fragen und Angebote

wenden Sie sich bitte an: Vertriebsinnendienst (Deutschland)

Tel: +49 6722 9965599

➝ sales-wa@wachendorff.de

https://www.wachendorff-automation.de/vertrieb-de/

Im deutschsprachigen Ausland

wenden Sie sich bitte an: Ihren Distributor

https://www.wachendorff-automation.de/distributoren.html

Sie wünschen ein Angebot oder möchten zurückgerufen werden. Anfrage

nach oben
