WDGI 58E

Drehgeber inkremental, optisch,
Impulszahlen: bis 25000 I/U,
Endhohlwelle; Ø 58 mm

15 mm Endhohlwelle
Welle: Ø 8, 10, 12, 15 mm, H7,
Ø 6, 6.35 (1/4''), 7, 9.525 mm (3/8'') über Reduzierhülse;
Schutzart: IP67, am Welleneingang IP65,
Signalformen: Rechteck oder Sinus/Cosinus.

DatenblattAllgemeine technische Daten inkrementale Drehgeber (PDF 472 kB)Technische Anwendungsberatung
Drehgeber WDGI58E
Highlights
  • Robuster Standard-Industrie-Endhohlwellendrehgeber
  • Aluminium-Druckgussgehäuse mit
    besonders umweltfreundlicher Pulverbeschichtung
  • Durch hochwertige Elektronik bis 25000 Impulse
  • Höchste mechanische und elektrische Sicherheit
  • Hohe Schutzart IP67, am Welleneingang IP65, hohe Störsicherheit
  • Voller Anschlussschutz bei 10 VDC bis 30 VDC
  • Hohe Ausgabefrequenz bis zu 600 kHz/2 MHz
  • Optional: -40 °C bis +85 °C,
                   Druckausgleichsmembran
Produkt-Details
Flansch
Endhohlwelle
Impulszahl (Auflösung)
bis 25000 I/U
Gehäuse
Ø 58 mm
Aluminium-Druckguss, pulverbeschichtet
Welle
Ø 6 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 35 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 39 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 60 N
Ø 6,35 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 35 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 39 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 60 N
Ø 7 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 35 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 39 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 60 N
Ø 8 mm
Wellenlänge: L: 35 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 39 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 60 N
Ø 9,525 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 35 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 39 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 60 N
Ø 10 mm
Wellenlänge: L: 35 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 39 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 60 N
Ø 12 mm
Wellenlänge: L: 35 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 39 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 60 N
Ø 15 mm
Wellenlänge: L: 35 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 39 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 60 N
Max. Betriebsdrehzahl
6000 min'-1
Ausgangsschaltung
TTL
TTL, RS422 kompatibel, inv.
HTL
HTL, inv.
1 Vss Sin/Cos
Ausgabefrequenz
TTL bis 5000 I/U, max. 200 kHz
HTL bis 5000 I/U, max. 200 kHz
TTL über 1200 I/U, max. 2 MHz
HTL über 1200 I/U, max. 600 kHz
1 Vss Sin/Cos, max. 100 kHz
Betriebsspannung
4,75 VDC bis 5,5 VDC
Eigenstromaufnahme: typ. 100 mA
5 VDC bis 30 VDC
Eigenstromaufnahme: typ. 70 mA
10 VDC bis 30 VDC
Eigenstromaufnahme: typ. 100 mA

Umweltdaten

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

das schließt ein EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz bis 2000 Hz)

Schock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Auslegung:

Gemäß DIN VDE 0160

Zolltarif-Informationen

Zolltarifnummer:

90318020

Ursprungsland:

Deutschland

Arbeitstemperatur
Steckerabgang: -40 °C bis +85 °C, Kabelabgang: -20 °C bis +80 °C (Option ACA: -40 °C bis +85 °C)
1 Vss: -10 °C bis +70 °C
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65
BeschreibungABN inv. möglich
K3radial, Schirm offen
L3radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 K3, L3K3, L3K3, L3K3, L3L3
SchaltungG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GNDWHWHWHWHWH
+UBBNBNBNBNBN
AGNGNGNGNGN
BYEYEYEYEGY
NGYGYGYGY-
FrühwarnausgangPK-PK--
A inv.--RDRDYE
B inv.--BK, (BU bei ACA)BK, (BU bei ACA)PK
N inv.--VTVT-
SchirmLitzeLitzeLitzeLitzeLitze
BeschreibungABN inv. möglich
SH5radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SH6radial, 6-polig, Stecker mit Gebergehäuse leitend verbunden-
SH8radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SH12radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SH5SH6SH6SH8SH8SH12SH12SH12SH12SH12
 5-polig6-polig6-polig8-polig8-polig12-polig12-polig12-polig12-polig12-polig
Steckerbild
SchaltungF05, H05, F24, H24, H30G05, G24F05, H05, F24, H24, H30F05, H05, F24, H24, H30P05, R05, P24, R24, R30, 245, 645G05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND16611K, LK, LK, LK, LK, L
+UB21122M, BM, BM, BM, BM, B
A32233EEEEE
B44444HHHHH
N53355CCCC-
Frühwarnausgang-5---G-G--
A inv.----6--FFF
B inv.----7--AAA
N inv.----8--DD-
n. c.--56, 7, 8-A, D, F, JA, D, F, G, JJG, JD, G, J
Schirm----------

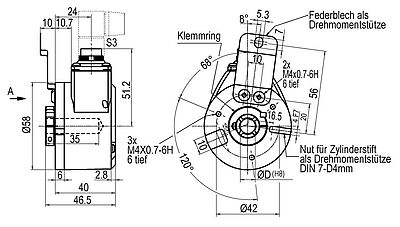

BeschreibungABN inv. möglich
S3radial, 7-polig, Stecker mit Gebergehäuse leitend verbunden-
Anschlussbelegungen
S3S3
 7-polig7-polig
Steckerbild
SchaltungG05, G24F05, H05, F24, H24, H30
GND11
+UB22
A33
B44
N55
Frühwarnausgang6-
A inv.--
B inv.--
N inv.--
n. c.76, 7
Schirm--
BeschreibungABN inv. möglich
S5radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S5S5S5S5S5
 12-polig12-polig12-polig12-polig12-polig
Steckerbild
SchaltungG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND1010101010
+UB1212121212
A55555
B88888
N3333-
Frühwarnausgang11-11--
A inv.--666
B inv.--111
N inv.--44-
n. c.1, 2, 4, 6, 7, 91, 2, 4, 6, 7, 9, 112, 7, 92, 7, 9, 112, 3, 4, 7, 9, 11
Schirm-----
BeschreibungABN inv. möglich
S5Rradial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S5RS5RS5RS5RS5R
 12-polig12-polig12-polig12-polig12-polig
Steckerbild
SchaltungG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND1010101010
+UB1212121212
A55555
B88888
N3333-
Frühwarnausgang11-11--
A inv.--666
B inv.--111
N inv.--44-
n. c.1, 2, 4, 6, 7, 91, 2, 4, 6, 7, 9, 112, 7, 92, 7, 9, 112, 3, 4, 7, 9, 11
Schirm-----
BeschreibungABN inv. möglich
SC4radial, 4-polig, Stecker mit Gebergehäuse leitend verbunden-
SC5radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SC8radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SC12radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SC4SC5SC8SC8SC8SC12SC12SC12SC12
 4-polig5-polig8-polig8-polig8-polig12-polig12-polig12-polig12-polig
Steckerbild
SchaltungF05, H05, F24, H24, H30F05, H05, F24, H24, H30F05, H05, F24, H24, H30P05, R05, P24, R24, R30, 245, 645SING05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30
GND331113333
+UB112221111
A243334444
B424456666
N-555-8888
Frühwarnausgang-----5-5-
A inv.---64--99
B inv.---76--77
N inv.---8---1010
n. c.--6, 7, 8-7, 82, 7, 9, 10, 11, 122, 5, 7, 9, 10, 11, 122, 11, 122, 5, 11, 12
Schirm---------
bis 2500 I/U
Betriebsspannung VDC
5 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL (TTL bei 5 VDC)
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 10 % UB
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nur Verpolschutz
Frühwarnausgang
nein
Betriebsspannung VDC
5 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL, inv. (TTL/RS422 komp. bei 5 VDC)
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 10 % UB
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nur Verpolschutz
Frühwarnausgang
nein
bis 5000 I/U
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL
Kanäle
ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
ja
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
ja
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
ja
Frühwarnausgang
ja
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
ja
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
ja
Frühwarnausgang
ja
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
ja
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 1,2 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nur Verpolschutz
Frühwarnausgang
ja
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 1,2 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nur Verpolschutz
Frühwarnausgang
nein
(höhere Frequenz) 1200 bis 25000 I/U
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 100 mA
Signalform
rechteck
Ausgangsschaltung
TTL
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 2 MHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 100 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 2 MHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 100 mA
Signalform
rechteck
Ausgangsschaltung
HTL
Kanäle
ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 600 kHz
Anschlussschutz
ja
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 100 mA
Signalform
rechteck
Ausgangsschaltung
HTL invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 600 kHz
Anschlussschutz
ja
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 100 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 1,2 VDC
Ausgabefrequenz
max. 2 MHz
Anschlussschutz
nur Verpolschutz
Frühwarnausgang
nein
1024, 2048 I/U
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 100 mA ohne Last
Signalform
sinus
Ausgangsschaltung
1 Vss Sin/Cos
Kanäle
AB
Ausgang
Sinus, Cosinus
Belastung
bei 1 Vss Sin/Cos: min. 120 Ohm
Differenzpegel
Differenzpegel 1 Vss +/- 25 %
Ausgabefrequenz
max. 100 kHz
Anschlussschutz
nein
Kabellänge max.
max. 150 m bei <260 pF/m
Frühwarnausgang
nein
Der Drehgeber WDGI 58E mit den Ausgangsschaltungen F24, G24, H24, I24, P24, R24, F05, G05, H05, I05, P05, R05, 245, 524, 645 ist auch mit dem erweiterten Temperaturbereich -40 °C bis +85 °C (gemessen am Flansch) lieferbar.

Der Drehgeber WDGI 58E ist optional auch mit einer Druckausgleichsmembran erhältlich. Diese verhindert das Eindringen von Wasser in das Drehgebergehäuse bei hoher Luftfeuchtigkeit.
Schutzart bis IP67, Temperaturbereich und Salznebelbeständigkeit bleiben erhalten. Chemikalien- und Lösemittelbeständig nach DIN EN ISO2812-1.

Der Drehgeber WDGI 58E ist auch mit mehr als 2 m Kabel erhältlich. Die max. Kabellänge ist abhängig von der Betriebsspannung und der Frequenz; siehe 'Allgemeine technische Daten'
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber
Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber WDG/WDGI

Drehgeber WDGI - der neue inkrementale Industriestandard
Drehgeber WDGI - der neue inkrementale Industriestandard

  • Aluminium-Druckgussgehäuse pulverbeschichtet
  • Maximale Lagerlasten bis zu 500 N axial/radial
  • Druckausgleichsmembran
  • Hohe Ausgabefrequenz 600 kHz / 2 MHz
  • Erweiterte Arbeitstemperatur -40 °C bis +85 °C

Kurz-Katalog Drehgeber und Systeme
Kurz-Katalog Drehgeber und Systeme

  • Inkrementale und absolute Drehgeber
  • Digitale Schachtkopierung
  • Eigene Entwicklung und Herstellung
  • Motorfeedback
  • Messsysteme

Lieferzeiten und Service der Wachendorff Automation GmbH & Co. KG
Lieferzeiten und Service

der Wachendorff Automation GmbH & Co. KG

Montageanleitung inkrementale Hohlwellendrehgeber
Montageanleitung inkrementale Hohlwellendrehgeber WDG/WDGI

Whitepaper optisch und magnetisch Inkremental
Whitepaper

Vergleich von optischen und magnetischen Inkremental-Drehgebern

CE Konformitätserklärungen WDG / WDGI
EG - Konformitätserklärung Inkremental-Drehimpulsgeber WDG / WDGI

für den Geschäftsbereich Wachendorff Automation GmbH & Co. KG.

UKCA-Declaration of conformity WDG/WDGI
UKCA declaration of conformity incremental encoder WDG / WDGI

for Wachendorff Automation GmbH & Co. KG.

UL-Zertifikate
UL-Zertifikate

für Produkte der Wachendorff Automation GmbH & Co. KG

REACH-Verordnung der EU
REACH- und RoHS-Verordnung der EU

Informationen

ISO Zertifikat DIN EN 9001:2015
ISO Zertifikat DIN EN 9001:2015

KI467 Drehgeber Kabeldose
KI-4-67

Kabeldose KI-4-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB4 und SC4, 4-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade,
Schirm aufgelegt.

KIA467 Drehgeber Kabeldose
KIA-4-67

Kabeldose KIA-4-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB4 und SC4, 4-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

KI567 Drehgeber Kabeldose
KI-5-67

Kabeldose KI-5-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB5 und SC5, 5-polig, IP67.

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.

KIA567 Drehgeber Kabeldose
KIA-5-67

Kabeldose KIA-5-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB5 und SC5, 5-polig, IP67.

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

KD540 Drehgeber Kabeldose
KD-5-40

Kabeldose KD-5-40:
Passend zu Drehgebern mit Steckerabgang SI/SH, 5-polig, IP40

Gerade Anschlussdose oder konfektionierte Kabel mit gerader Anschlussdose.
Mit Innengewinde M16 x 0.75

KD567 Kabeldose Drehgeber
KD-5-67

Kabeldose KD-5-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 5-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.
Mit Innengewinde M16 x 0.75.

KDA667 Drehgeber Kabeldose
KDA-6-67

Kabeldose KDA-6-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 6-polig, IP67

Abgewinkelte Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.

KD740 Drehgeber Kabeldose
KD-7-40

Kabeldose KD-7-40:
Passend zu Drehgebern mit Steckerabgang S2/S3, 7-polig, IP40

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.
Mit Innengewinde M16 x 0.75

KDA740 Drehgeber Kabeldose
KDA-7-40

Kabeldose KDA-7-40:
Passend zu Drehgebern mit Steckerabgang S2/S3, 7-polig, IP40

Abgewinkelte Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Mit Innengewinde M16 x 0.75

KD767 Drehgeber Kabeldose
KD-7-67

Kabeldose KD-7-67:
Passend zu Drehgebern mit Steckerabgang S2/S3, 7-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.
Mit Innengewinde M16 x 0.75

KDA767 Drehgeber Kabeldose
KDA-7-67

Kabeldose KDA-7-67:
Passend zu Drehgebern mit Steckerabgang S2/S3, 7-polig, IP67

Abgewinkelte Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Innengewinde M16 x 0.75

KI867 Drehgeber Kabeldose
KI-8-67

Kabeldose KI-8-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB8 und SC8, 8-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.

KIA867 Drehgeber Kabeldose
KIA-8-67

Kabeldose KIA-8-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB8 und SC8, 8-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

KD840 Drehgeber Kabeldose
KD-8-40

Kabeldose KD-8-40:
Passend zu Drehgebern mit Steckerabgang SI/SH, 8-polig, IP40

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.

KD867 Drehgeber Kabeldose
KD-8-67

Kabeldose KD-8-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 8-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.

Drehgeber KDA867
KDA-8-67

Kabeldose KDA-8-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 8-polig, IP67

Abgewinkelte Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Innengewinde M16 x 0.75

Drehgeber KDA867S
KDA-8-67-S

Kabeldose KDA-8-67-S:
Passend zu Drehgebern mit Steckerabgang SI/SH, 8-polig, IP67

Abgewinkelt Anschlussdose, schirmbar oder
konfektionierte Kabel mit abgewinkelter Anschlussdose, durchgängig geschirmt.

KI1267 Drehgeber Kabeldose
KI-12-67

Kabeldose KI-12-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB12 und SC12, 12-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.

KIA1267 Drehgeber Kabeldose
KIA-12-67

Kabeldose KIA-12-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB12 und SC12, 12-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

KD1267 Drehgeber Kabeldose
KD-12-67

Kabeldose KD-12-67:
Passend zu Drehgebern mit Steckerabgang S4/S5, S4R/S5R, 12-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.
Links- oder rechtsdrehend.

 STEP-Datei

KDA1267 Drehgeber Kabeldose
KDA-12-67

Kabeldose KDA-12-67:
Passend zu Drehgebern mit Steckerabgang S4/S5, S4R/S5R, 12-polig, IP67

Abgewinkelt Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Links- oder rechtsdrehend.
Buchseneinsatz beliebig montierbar.

KDSH1267 Drehgeber Kabeldose
KD-SH12-67

Kabeldose KD-SH12-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 12-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.

KD84015S DIZ Drehgeber Kabeldose
KD-8-40-15-S-DIZ

Kabeldose KD-8-40-15-S-DIZ:
Für Frequenzumrichter: Emotron

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 2-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S RST Drehgeber Kabeldose
KD-8-40-15-S-RST

Kabeldose KD-8-40-15-S-RST:
Für Frequenzumrichter: RST

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 2-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S SDR Drehgeber Kabeldose
KD-8-40-15-S-SDR

Kabeldose KD-8-40-15-S-SDR:
Für Steuerung: Schindler MX

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 2-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S CTF Drehgeber Kabeldose
KD-8-40-15-S-CTF

Kabeldose KD-8-40-15-S-CTF:
Für Frequenzumrichter: Control Techniques

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 3-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S KEB Drehgeber Kabeldose
KD-8-40-15-S-KEB

Kabeldose KD-8-40-15-S-KEB:
Für Frequenzumrichter: KEB

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 3-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S LOH Drehgeber Kabeldose
KD-8-40-15-S-LOH

Kabeldose KD-8-40-15-S-LOH:
Für Frequenzumrichter: Flender Loher Typ: Dynavert L

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 3-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S LIF Drehgeber Kabeldose
KD-8-40-15-S-LIF

Kabeldose KD-8-40-15-S-LIF:
Für Frequenzumrichter: Liftequip

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 9-polig, 2-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S ZIL Drehgeber Kabeldose
KD-8-40-15-S-ZIL

Kabeldose KD-8-40-15-S-ZIL:
Für Frequenzumrichter: Ziehl-Abegg

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 9-polig, 2-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

WDGDS10001
WDGDS10001

Drehmomentstütze WDGDS10001

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern.
Standardmäßig bei allen Hohlwellen- und Endhohlwellen-Drehgebern
(außer WDGA 36E) in benötigter Anzahl beigelegt.

WDGDS10004
WDGDS10004

Drehmomentstütze WDGDS10004

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer WDGA 36E).

WDGDS10007
WDGDS10007

Drehmomentstütze WDGDS10007

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer WDGA 36E).

WDGDS10008
WDGDS10008

Drehmomentstütze WDGDS10008

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer WDGA 36E).

WDGDS10009
WDGDS10009

Drehmomentstütze WDGDS10009

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer WDGA 36E).

WDGDS10012
WDGDS10012

Drehmomentstütze WDGDS10012

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer WDGA 36E).

WDGDS10011
WDGDS10011

Drehmomentstütze WDGDS10011

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer WDGA 36E).

WDGDS10019
WDGDS10019

Drehmomentstütze WDGDS10019

für Hohlwellen-Drehgeber WDGI 58H und Endhohlwellen-Drehgeber WDGI 58E und WDGA 58E.

Drehmomentstütze WDGDS10020 Torque support
WDGDS10020

Drehmomentstütze WDGDS10020

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer WDGA 36E, WDG 40E, WDG 100G).

WDGWA10M06 Drehgeber encoder Wellenadapter shaft adapter
WDGWA10M06

Wellenadapter M6 WDGWA10M06

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M6.

WDGWA10M08 Drehgeber Wellenadapter
WDGWA10M08

Wellenadapter M8 WDGWA10M08

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M8.

WDGWA10M10 Drehgeber Wellenadapter
WDGWA10M10

Wellenadapter M10 WDGWA10M10

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M10.

WDGWA10M12 Drehgeber Wellenadapter
WDGWA10M12

Wellenadapter M12 WDGWA10M12

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M12.

STEP-Datei: WDGWA10M12.stp

WDGWA10M14 Drehgeber Wellenadapter
WDGWA10M14

Wellenadapter M14 WDGWA10M14

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M14.

WDGWA10M16 Drehgeber Wellenadapter
WDGWA10M16

Wellenadapter M16 WDGWA10M16

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M16.

STEP-Datei: WDGWA10M16.stp

WDGWA10M20 Drehgeber Wellenadapter
WDGWA10M20

Wellenadpater M20 WDGWA10M20

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M20.

WDGHA10XX Reduzierhuelse Drehgeber
WDGHA10

Reduzierhülsen für Hohlwelle Ø 10 mm

für Hohlwellendrehgeber WDGI 58H und
Endhohlwellendrehgeber WDGI 58E, WDGA 58E.

WDGHA12XX Reduzierhuelse Drehgeber
WDGHA12

Reduzierhülsen für Hohlwelle Ø 12 mm

für Hohlwellendrehgeber WDGI 58H und
Endhohlwellendrehgeber WDGI 58E, WDGA 58E.

Kai Nagel
Für technische Fragen
(Anwendungsberatung, Anpassungsentwicklung, inkrementale Drehgeberauswahl)
wenden Sie sich bitte an: Technische Anwendungsberatung inkrementale Drehgeber
Kai Nagel
Für kaufmännische Fragen und Angebote
wenden Sie sich bitte an: Vertriebsinnendienst (Deutschland)
Im deutschsprachigen Ausland
wenden Sie sich bitte an: Ihren Distributor
Sie wünschen ein Angebot oder möchten zurückgerufen werden. Anfrage
