WDGA 58D PROFIBUS-DP (cov)

Drehgeber absolut, magnetisch, PROFIBUS-DP WDGA 58D
Heavy Duty
Bushaube: Anschluss über Klemmleiste oder 3x M12-Stecker
Vollwelle, Klemmflansch
Gehäuse: Ø 58 mm


14/39-bit Single-/Multiturn
Vollwelle: Ø 12 mm
Protokoll: PROFIBUS-DPV0/V2
Geräteprofil: umschaltbar, Class 1, 2, 3, 4
Line-Driver: nach RS485, galvanisch getrennt

Datenblatt Technische Anwendungsberatung

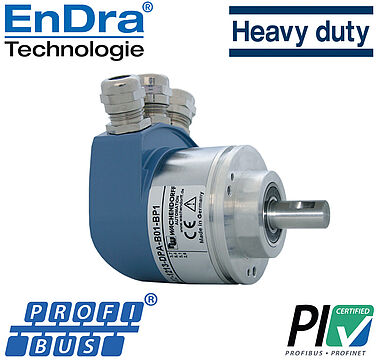

Drehgeber WDGA58D PROFIBUS-Bushaube
Highlights
  • EnDra®: Wartungsfrei und umweltschonend
  • PROFIBUS, Single- und Multiturn
  • Kompakte Bauform mit Bushaube
  • Single-/Multiturn (max. 14 bit/39 bit)
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • 2 Farb-Duo-LED´s als Anzeige von Betriebszustand und Buszustand
  • Höchste Lagerlasten bis 400 N radial, 400 N axial
  • Geräteprofil: umschaltbar, Class 1, 2, 3, 4

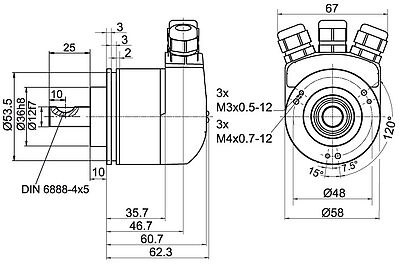

Produkt-Details
Flansch
Klemmflansch
Gehäuse
Ø 58 mm
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung

bis zu 16.384 Schritte/360° (14 Bit)

Multiturn Auflösung

bis zu 39 Bit

Welle
Ø 12 mm
Wellenlänge: L: 25 mm
Max. Wellenbelastung radial: 400 N
Max. Wellenbelastung axial: 400 N
Max. Betriebsdrehzahl
8000 min'-1
Betriebsspannung
10 VDC bis 32 VDC
Eigenstromaufnahme: typ. 100 mA (24 VDC)
Leistungsaufnahme: max. 2,5 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67; Welleneingang: IP65
Hinweis

Konfigurationssoftware
 Software-Download

MW58B Drehgeber Montagewinkel
MW58B

Montagewinkel MW58B

passend für inkrementale Drehgeber WDGI 58B, 58K, 58D, WDG 58T und
absolute Drehgeber WDGA 58B, WDGA 58D.

QF58B Drehgeber Quadratflansch
QF58B

Quadratflansch QF58B

passend für inkrementale Drehgeber WDGI 58B, 58K, 58D, WDG 58T und
absolute Drehgeber WDGA 58B, WDGA 58D.

SP300 Drehgeber Spannexzenter
SP-3-00

Spannexzenter SP-3-00

passend für inkrementale Drehgeber WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B und absolute Drehgeber WDGA 36A, WDGA 58A, WDGA 58B.

FSK22 Kupplung Drehgeber
FSK22

Federscheibenkupplung FSK22

für Drehgeber mit Wellen Ø 6 mm, 10 mm oder 12 mm.

WK24 Kupplung Drehgeber
WK24

Wendelkupplung WK24

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.

BK29 Kupplung Drehgeber
BK29

Balgkupplung BK29

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm*.
Max. Wellenversatz radial: ± 0,25 mm oder ± 0,30 mm*
Drehfedersteife: 150 Nm/rad oder 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Balgkupplung FB29B

für Drehgeber mit Wellen Ø 4 mm, 6 mm, 8 mm, 10 mm oder 12 mm.

DSK38 Kupplung Drehgeber
DSK38

Doppelschlaufenkupplung DSK38

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

DSK48 Kupplung Drehgeber
DSK48

Doppelschlaufenkupplung DSK48

für Drehgeber mit Wellen Ø 10 mm, 12 mm oder 14 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

Drehgeber-Spezifikationen allgemein

Absolute Drehgeber-Spezifikationen

Elektrischer Anschluss

Kabelabgang
Steckerabgang
Anschlusshaube
###field_abs_ah_bestcode###

Ihr konfigurierter Bestell-Code

WelleSingleturnMultiturnSchnittst.SoftwareCodeVersorg.Galv.Anschluss
WDGA 58DDPAB01
