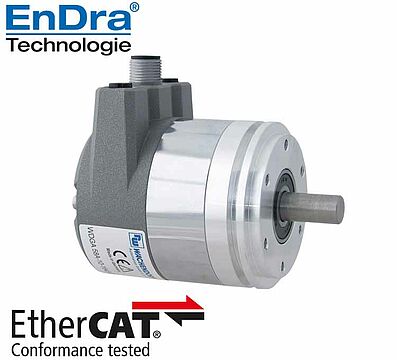

Drehgeber absolut, magnetisch, EtherCAT WDGA 58A
Bushaube: Anschluss über 3x M12-Stecker
Vollwelle, Synchroflansch
Gehäuse: Ø 58 mm
16/43-bit Single-/Multiturn
Vollwelle: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8"
Protokoll: EtherCAT
Geräteprofil: CiA DS-406 V4.0.2, Class 3
- EtherCAT, Single- und Multiturn
- Kompakte Bauform mit Bushaube
- Single-/Multiturn (max. 16 bit/43 bit)
- Zukunftsweisende Technologie
- 2 Farb-Duo-LED´s als Anzeige von Betriebszustand und Buszustand sowie 2 L/A LED´s
- Höchste Lagerlasten bis 220 N radial, 120 N axial
- CoE, FoE, EoE
- Über integriertem Webserver konfigurierbar:
- IP-Adresse
- Subnetz-Maske
- Gateway-Adresse
- Drehgeberparameter auslesbar
- Firmwareupdate
bis zu 65.536 Schritte/360° (16 Bit)
Multiturn Auflösung43 Bit
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 12 mm
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 19 mm
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Hinweis: Achtung: Keine Option AAO = IP67 rundum
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Eigenstromaufnahme: typ. 125 mA
Leistungsaufnahme: typ. 3 W
Konfigurationssoftware
Software-Download
Licensing declaration
IP >= V1.00
Licensing declaration
Download (571 KB)
- Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 Bit)
- Zukunftsweisende Technologie mit 32 Bit Prozessor
- Höchste Lagerlasten, IP67
- EnDra®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
- QuattroMag® Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°
Download (1.33 MB)
- Inkrementale und absolute Drehgeber
- Digitale Schachtkopierung
- Eigene Entwicklung und Herstellung
- Motorfeedback
- Messsysteme
Download (4.27 MB)
PROFINET IO; EtherNet/IP; EtherCAT; Universal IE
Download (904 KB)
XML-Gerätebeschreibungsdatei WDGA absolut mit EtherCAT.
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
Download (12.41 KB)
Wachendorff Automation GmbH & Co. KG
EtherCAT Technology Group hereby confirms the above named company taht the following family devices are successfully EtherCAT Conformanced Tested.
Download (126 KB)
für den Geschäftsbereich Wachendorff Automation GmbH & Co. KG
Download (610 KB)
for Wachendorff Automation GmbH & Co. KG.
Download (143 KB)
Konfektionierte Industrial Ethernet Anschlussleitung KIE-4-67-RJ:
passend zu Drehgebern WDGA mit Bushaube BI2 (PROFINET, EthertNet/IP, EtherCAT, Universal-IE)
Stecker M12 - Kabel - Stecker RJ45
Konfektionierte Industrial Ethernet Anschlussleitung KIE-4-67-DC:
passend zu Drehgebern WDGA mit Bushaube BI2 (PROFINET, EthertNet/IP, EtherCAT, Universal-IE)
Stecker M12 - Kabel - Stecker M12
Kabeldose KIZ-4-67:
Zur Spannungsversorgung, 4-polig
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade,
Schirm aufgelegt, IP67+IP69K.
Spannexzenter SP-3-00
passend für inkrementale Drehgeber WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B und absolute Drehgeber WDGA 36A, WDGA 58A, WDGA 58B.
Montageglocke MG58A
passend für inkrementale Drehgeber WDGI 58A und
absolute Drehgeber WDGA 58A.
Wendelkupplung WK24
für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
Balgkupplung BK29
für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm*.
Max. Wellenversatz radial: ± 0,25 mm oder ± 0,30 mm*
Drehfedersteife: 150 Nm/rad oder 130 Nm/rad*
Doppelschlaufenkupplung DSK29
für Drehgeber mit Wellen Ø 6 mm, 8 mm oder 10 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.
Doppelschlaufenkupplung DSK38
für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.
Doppelschlaufenkupplung DSK48
für Drehgeber mit Wellen Ø 10 mm, 12 mm oder 14 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.
Der Drehgeber WDGA 58A EtherCAT (cov) ist auch mit der hohen Schutzart IP67 rundum lieferbar.
Max. Betriebsdrehzahl: 3500 min'-1
Zulässige Wellenbelastung: axial 100 N; radial 110 N
Anlaufdrehmoment: ca. 4 Ncm bei Raumtemperatur
Der Drehgeber WDGA 58A EtherCAT Welle: Ø 6 mm ist auch mit einer verkürzten Welle L = 10 mm erhältlich.
