Drehgeber absolut CANopen WDGA 36E,
Endhohlwelle; Gehäuse: Ø 36 mm
16/43-bit Single-/Multiturn;
Endhohlwelle: Ø 12, 14, 15 mm;
Ø 8, 10 mm über Reduzierhülse;
Kommunikationsprofil CiA 301
Geräteprofil CiA 406 V3.2 class C2;
Binär-Code
- CANopen
- Kommunikationsprofil CiA 301
- Geräteprofil für Drehgeber CiA 406 V3.2 class C2 - LED für Statussignalisierung (CiA 303-3)
- Konfigurierbar ohne Bushaube via LSS (CiA 305) oder optional über SDO
- Umfangreiche CANopen Funktionalität
- Positions-, Geschwindigkeits- und Beschleunigungsobjekte
- Wahlweise Endschalter- und Nockenschaltfunktionen
- bis zu 4 Transmit PDO´s individuell konfigurierbar
- Skalierung
- Heartbeat und Nodeguarding sowie umfassende Diagnosemöglichkeiten
65.536 Schritte/360° (16 Bit)
Multiturn Auflösungbis zu 32 Bit mit high precision value bis zu 43 Bit.
Hinweis: über Reduzierhülse
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Hinweis: über Reduzierhülse
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
LED-Signalisierung
Demonstration der LED Status-Signalisierung
Konfigurationssoftware
Software-Download
Handbuch WDGA CANopen
Handbuch WDGA CANopen
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|

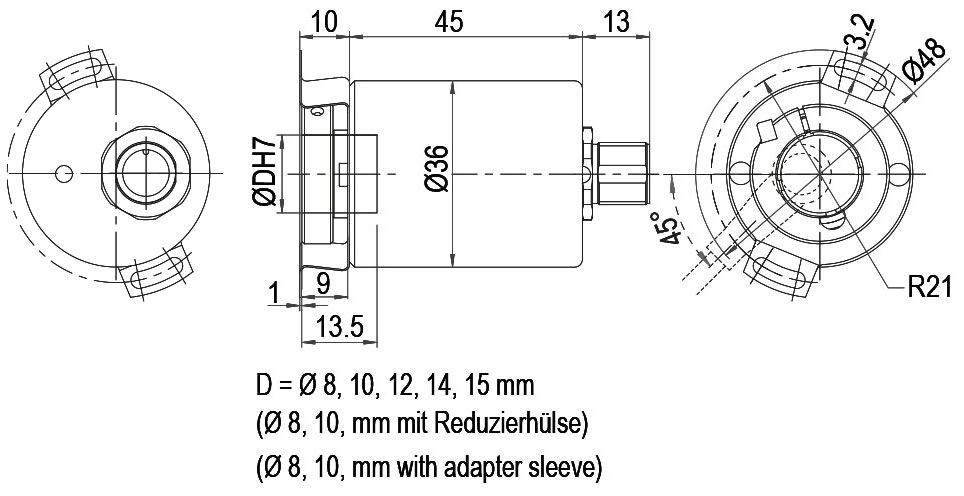

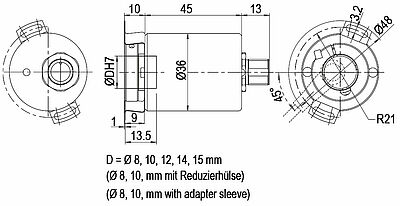

| CB5 | axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|

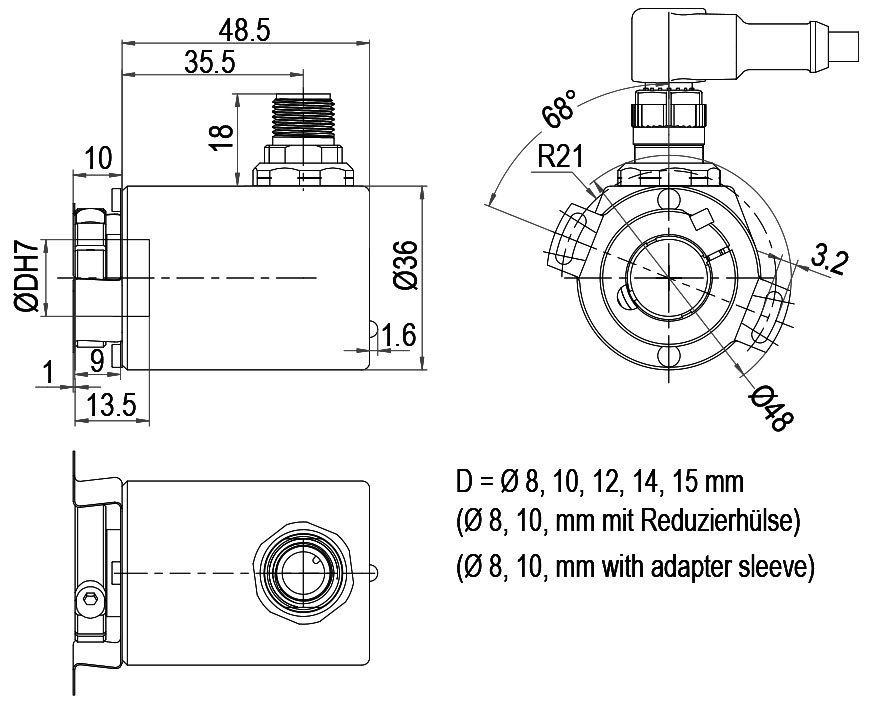

| CC5 | radial, 5-polig, Schirm mit Gebergehäuse leitend verbunden |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|
| L1 | radial, Schirm mit Gebergehäuse leitend verbunden (IP40) |
| +UB | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Schirm | Schirm |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|
| L2 | axial, Schirm mit Gebergehäuse leitend verbunden |
| +UB | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Schirm | Schirm |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|

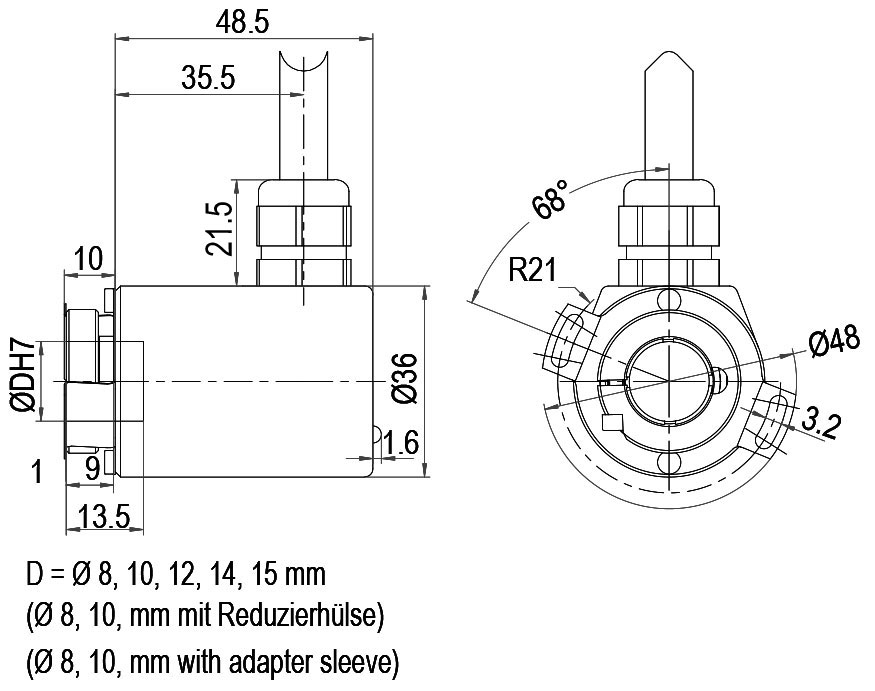

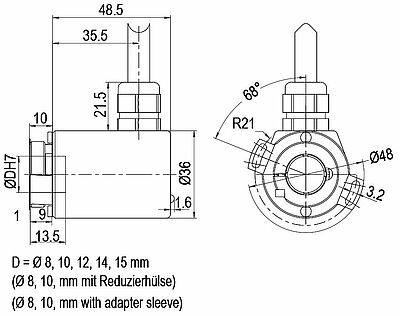

| L3 | radial, Schirm mit Gebergehäuse leitend verbunden |
| +UB | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Schirm | Schirm |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|
| K6 | axial, Schirm offen |
| +UB | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Schirm | GY |
Download (597 KB)
… für den direkten Einbau in Motoren.
Download (1.39 MB)
- Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 Bit)
- Zukunftsweisende Technologie mit 32 Bit Prozessor
- Höchste Lagerlasten, IP67
- EnDra®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
- QuattroMag® Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°
Download (1.33 MB)
- Inkrementale und absolute Drehgeber
- Digitale Schachtkopierung
- Eigene Entwicklung und Herstellung
- Motorfeedback
- Messsysteme
Download (4.27 MB)
EDS-Datei für absolute Drehgeber WDGA Singleturn, CANopen.
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
Download (19.88 KB)
EDS-Datei für absolute Drehgeber WDGA Multiturn, CANopen.
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
Download (19.90 KB)
Selbstkonfektionierbarer Stecker KIS-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67
Gerader Anschlussstecker
Selbstkonfektionerbarer Stecker KISA-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67
Abgewinkelter Anschlussstecker
Selbstkonfektionierbare Kabeldose KID-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67
Gerade Anschlussdose
Selbstkonfektionierbare Kabeldose KIDA-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67
Abgewinkelte Anschlussdose
Stichleitung / Busleitung, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.
Stecker abgewinkelt - Kabel - Buchse abgewinkelt
Stichleitung / Busleitung, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.
Stecker gerade - Kabel - Buchse gerade
2-fach Verteilersystem, T-Verbindungsstück, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.
2 Buchsen, 1 Stecker
2-fach Verteilersystem, Y-Verbindungsstück, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.
2 Buchsen, 1 Stecker
Endwiderstand 120 Ohm, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.
Stecker
Endwiderstand 120 Ohm, M12 x 1
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.
Buchse
Drehmomentstütze WDGDS10021
für Hohlwellen-Drehgeber 36E mit Endhohlwelle Ø 8 mm, Ø 10 mm, Ø 12 mm, Ø 14 mm, Ø 15 mm.
Wellenadapter M6 WDGWA10M06
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M6.
Wellenadapter M8 WDGWA10M08
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M8.
Wellenadapter M10 WDGWA10M10
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M10.
Wellenadapter M12 WDGWA10M12
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M12.
STEP-Datei:
WDGWA10M12.stp
Wellenadapter M14 WDGWA10M14
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M14.
Wellenadapter M16 WDGWA10M16
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M16.
STEP-Datei: WDGWA10M16.stp
Wellenadpater M20 WDGWA10M20
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M20.
Der Drehgeber WDGA 36E CANopen ist auch mit fest eingebautem 120 Ohm Endwiderstand lieferbar.
