Drehgeber absolut, magnetisch, PROFIBUS-DP WDGA 58D
Heavy Duty
Anschluss: Stecker
Vollwelle, Klemmflansch;
Gehäuse: Ø 58 mm
14/39-bit Single-/Multiturn
Vollwelle: Ø 12 mm
Protokoll: PROFIBUS-DPV2
Geräteprofil: umschaltbar, Class 3, 4
Line-Driver: nach RS485, galvanisch getrennt
![Drehgeber WDGA58D PROFIBUS-Stecke Drehgeber WDGA58D PROFIBUS-Stecke](/fileadmin/_processed_/3/a/csm_Drehgeber_WDGA58D_PROFIBUS-Stecke_4dae4938d8.jpg)
- EnDra®: Wartungsfrei und umweltschonend
- PROFIBUS, Single- und Multiturn
- Single-/Multiturn (max. 14 bit/39 bit)
- Zukunftsweisende Technologie mit 32 Bit Prozessor
- 2 Farb-Duo-LED´s als Anzeige von Betriebszustand und Buszustand
- Höchste Lagerlasten bis 400 N radial, 400 N axial
- Geräteprofil: umschaltbar, Class 3, 4
bis zu 16.384 Schritte/360° (14 Bit)
Multiturn Auflösungbis zu 39 Bit
Wellenlänge: L: 25 mm
Max. Wellenbelastung radial: 400 N
Max. Wellenbelastung axial: 400 N
Eigenstromaufnahme: typ. 100 mA (24 VDC)
Leistungsaufnahme: max. 2,5 W
Konfigurationssoftware
Software-Download
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

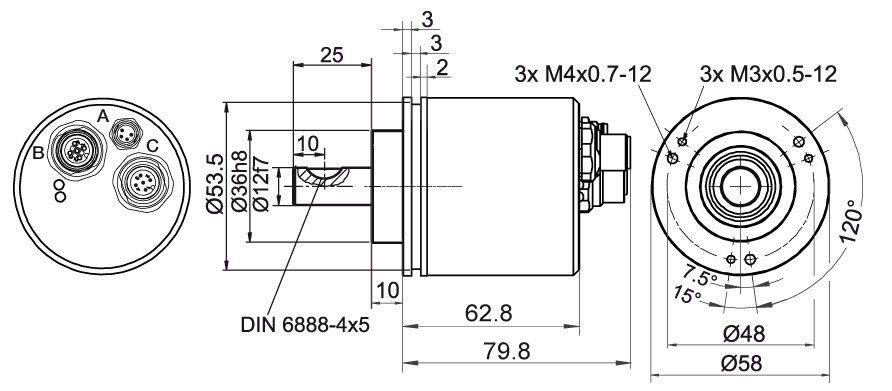

Beschreibung | |
---|---|
DB4 | axial, 1x M8, 4-polig; 1x M12, 5-polig; 1x M12, 4-polig, |
![Handout PROFIBUS](/fileadmin/pim/WA/images/downloads/Handout_WDGA_PROFIBUS.webp)
- Kompakte Bauform
- Höchste Lagerlasten
- Flexibel anschließbar
- Class 3, 4 umschaltbar
- Programmierbare Auflösung
![](/fileadmin/images/fileicons/pdf.gif)
![Handout WDGA Encoder Drehgeber](/fileadmin/pim/WA/images/downloads/Handout_WDGA.webp)
- Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 Bit)
- Zukunftsweisende Technologie mit 32 Bit Prozessor
- Höchste Lagerlasten, IP67
- EnDra®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
- QuattroMag® Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°
![](/fileadmin/images/fileicons/pdf.gif)
![Kurzkatalog Drehgeber - Short catalogue encoders](/fileadmin/pim/WA/images/downloads/FILEINFO_KURZKATWDG.webp)
- Inkrementale und absolute Drehgeber
- Digitale Schachtkopierung
- Eigene Entwicklung und Herstellung
- Motorfeedback
- Messsysteme
![](/fileadmin/images/fileicons/pdf.gif)
![GSD-Datei Software Release V1.2 (Class4 - bis DPV2)](/fileadmin/_processed_/1/2/csm_FILESW_GSD_81341354f5.webp)
GSD-Datei für Class4 Drehgeber WDGA absolut mit Profibus-DP (bis DPV2).
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
![](/fileadmin/images/fileicons/zip.gif)
![Demoprogramm für S7-Steuerungen (Class4)](/fileadmin/_processed_/4/1/csm_FILESW_DEMO_b02f265a6a.webp)
Demoprogramm (für S7-Steuerungen) für Class4 Drehgeber WDGA absolut mit Profibus-DP.
Das Demoprogramm dient nur als Beispiel.
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
![](/fileadmin/images/fileicons/zip.gif)
![PROFIBUS Zertifikate](/fileadmin/images/downloads/WDGA-Profibus-Zertifikate.jpg)
Zertifizierung durch die PROFIBUS-Nutzerorganisation für den WDGA PROFIBUS der Wachendorff Automation GmbH & Co. KG
![](/fileadmin/images/fileicons/pdf.gif)
![MW58B Drehgeber Montagewinkel MW58B Drehgeber Montagewinkel](/fileadmin/_processed_/6/3/csm_MW58B_Drehgeber_Montagewinkel_9f78da29bd.jpg)
Montagewinkel MW58B
passend für inkrementale Drehgeber WDGI 58B, 58K, 58D, 58N, WDG 58T und
absolute Drehgeber WDGA 58B, WDGA 58D.
![QF58B Drehgeber Quadratflansch QF58B Drehgeber Quadratflansch](/fileadmin/_processed_/b/e/csm_QF58B_Drehgeber_Quadratflansch_fd1bcb6fea.jpg)
Quadratflansch QF58B
passend für inkrementale Drehgeber WDGI 58B, 58K, 58D, 58N, WDG 58T und
absolute Drehgeber WDGA 58B, WDGA 58D.
![SP300 Drehgeber Spannexzenter SP300 Drehgeber Spannexzenter](/fileadmin/_processed_/c/8/csm_SP300_Drehgeber_Spannexzenter_fffa8ff33b.jpg)
Spannexzenter SP-3-00
passend für inkrementale Drehgeber WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B und absolute Drehgeber WDGA 36A, WDGA 58A, WDGA 58B.
![WK24 Kupplung Drehgeber WK24 Kupplung Drehgeber](/fileadmin/_processed_/b/f/csm_WK24_Kupplung_Drehgeber_237b82aa6f.jpg)
Wendelkupplung WK24
für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
![BK29 Kupplung Drehgeber BK29 Kupplung Drehgeber](/fileadmin/_processed_/f/6/csm_BK29_Kupplung_Drehgeber_991358a998.jpg)
Balgkupplung BK29
für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm*.
Max. Wellenversatz radial: ± 0,25 mm oder ± 0,30 mm*
Drehfedersteife: 150 Nm/rad oder 130 Nm/rad*
![DSK38 Kupplung Drehgeber DSK38 Kupplung Drehgeber](/fileadmin/_processed_/1/b/csm_DSK38_Kupplung_Drehgeber_2340e391d9.jpg)
Doppelschlaufenkupplung DSK38
für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.
![DSK48 Kupplung Drehgeber DSK48 Kupplung Drehgeber](/fileadmin/_processed_/8/1/csm_DSK48_Kupplung_Drehgeber_e139e68eee.jpg)
Doppelschlaufenkupplung DSK48
für Drehgeber mit Wellen Ø 10 mm, 12 mm oder 14 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.
