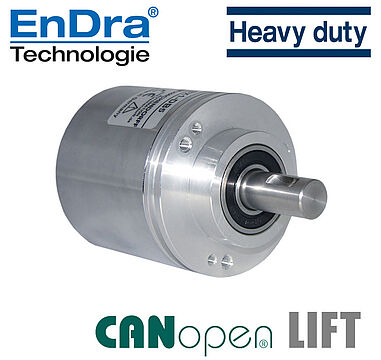

Drehgeber absolut, magnetisch, CANopen LIFT WDGA 58D,
Galvanisch getrennt;
Heavy duty;
Vollwelle, Klemmflansch;
Gehäuse: Ø 58 mm
16/32-bit Single-/Multiturn;
Vollwelle: Ø 12 mm;
Kommunikationsprofil CiA 301;
Applikationsprofil CANopen LIFT CiA 417;
Binär-Code
![Drehgeber WDGA58D CANLIFT galv Drehgeber WDGA58D CANLIFT galv](/fileadmin/_processed_/f/c/csm_Drehgeber_WDGA58D_CANLIFT_galv_13d559c4e1.jpg)
- EnDra®: Wartungsfrei und umweltschonend
- CANopen LIFT, Single- und Multiturn
- Kommunikationsprofil CiA 301
- Applikationsprofil CANopen LIFT CiA 417
- Single-/Multiturn (max. 16 bit / 32 bit)
- Zukunftsweisende Technologie mit 32 Bit Prozessor
- 2-Farb-LED als Anzeige von Betriebszustand und Fehlermeldung nach CiA 303-3
- Höchste Lagerlasten bis 500 N radial, 500 N axial
65.536 Schritte/360° (16 Bit)
Multiturn Auflösungbis zu 32 Bit
Wellenlänge: L: 25 mm
Max. Wellenbelastung radial: 500 N
Max. Wellenbelastung axial: 500 N
Eigenstromaufnahme: typ. 100 mA
Leistungsaufnahme: max. 1 W
Konfigurationssoftware
Software-Download
Handbuch WDGA CANopen
Handbuch WDGA CANopen
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
Beschreibung | |
---|---|
CB5 | axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
Beschreibung | |
---|---|
CC5 | radial, 5-polig, Schirm mit Gebergehäuse leitend verbunden |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
Beschreibung | |
---|---|
DB5 | axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
Beschreibung | |
---|---|
L2 | axial, Schirm mit Gebergehäuse leitend verbunden |
+UB | BN |
GND | WH |
CANHigh | GN |
CANLow | YE |
CANGND/Schirm | Schirm |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
Beschreibung | |
---|---|
L3 | radial, Schirm mit Gebergehäuse leitend verbunden |
+UB | BN |
GND | WH |
CANHigh | GN |
CANLow | YE |
CANGND/Schirm | Schirm |
![Allgemeine technische Daten und Sicherheitshinweise absolute Drehgeber WDGA CANopen](/fileadmin/pim/WA/images/downloads/FILEATDCAN.webp)
![](/fileadmin/images/fileicons/pdf.gif)
![Handout WDGA Encoder Drehgeber](/fileadmin/pim/WA/images/downloads/Handout_WDGA.webp)
- Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 Bit)
- Zukunftsweisende Technologie mit 32 Bit Prozessor
- Höchste Lagerlasten, IP67
- EnDra®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
- QuattroMag® Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°
![](/fileadmin/images/fileicons/pdf.gif)
![Kurzkatalog Drehgeber - Short catalogue encoders](/fileadmin/pim/WA/images/downloads/FILEINFO_KURZKATWDG.webp)
- Inkrementale und absolute Drehgeber
- Digitale Schachtkopierung
- Eigene Entwicklung und Herstellung
- Motorfeedback
- Messsysteme
![](/fileadmin/images/fileicons/pdf.gif)
![Montageanleitung absolute Drehgeber WDGA CANopen galvanisch getrennt](/fileadmin/pim/WA/images/downloads/FILEMONT_ABSOCAN.webp)
![](/fileadmin/images/fileicons/pdf.gif)
![EDS-Datei für absolute Drehgeber WDGA Multiturn, CANopen LIFT.](/fileadmin/_processed_/7/7/csm_FILESW_EDS_MT_e899ca2b13.jpg)
EDS-Datei für absolute Drehgeber WDGA Multiturn, CANopen LIFT.
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
![](/fileadmin/images/fileicons/zip.gif)
![KIS567 Drehgeber Kabeldose KIS567 Drehgeber Kabeldose](/fileadmin/pim/WA/Produktbilder/Zubehoer/KIS567_Drehgeber_Kabeldose.jpg)
Selbstkonfektionierbarer Stecker KIS-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67
Gerader Anschlussstecker
![KISA567 Drehgeber Kabeldose KISA567 Drehgeber Kabeldose](/fileadmin/pim/WA/Produktbilder/Zubehoer/KISA567_Drehgeber_Kabeldose.jpg)
Selbstkonfektionerbarer Stecker KISA-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67
Abgewinkelter Anschlussstecker
![KID567 Drehgeber Kabeldose KID567 Drehgeber Kabeldose](/fileadmin/pim/WA/Produktbilder/Zubehoer/KID567_Drehgeber_Kabeldose.jpg)
Selbstkonfektionierbare Kabeldose KID-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67
Gerade Anschlussdose
![KIDA567 Drehgeber Kabeldose KIDA567 Drehgeber Kabeldose](/fileadmin/pim/WA/Produktbilder/Zubehoer/KIDA567_Drehgeber_Kabeldose.jpg)
Selbstkonfektionierbare Kabeldose KIDA-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67
Abgewinkelte Anschlussdose
![CVKA567 Drehgeber Kabeldose CVKA567 Drehgeber Kabeldose](/fileadmin/pim/WA/Produktbilder/Zubehoer/CVKA567_Drehgeber_Kabeldose.jpg)
Stichleitung / Busleitung, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.
Stecker abgewinkelt - Kabel - Buchse abgewinkelt
![CVK567 Drehgeber Kabeldose CVK567 Drehgeber Kabeldose](/fileadmin/pim/WA/Produktbilder/Zubehoer/CVK567_Drehgeber_Kabeldose.jpg)
Stichleitung / Busleitung, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.
Stecker gerade - Kabel - Buchse gerade
![CTA216701 Drehgeber Kabeldose CTA216701 Drehgeber Kabeldose](/fileadmin/_processed_/0/9/csm_CTA216701_Drehgeber_Kabeldose_e3110c5cf0.jpg)
2-fach Verteilersystem, T-Verbindungsstück, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.
2 Buchsen, 1 Stecker
![CYA216701 Drehgeber Kabeldose CYA216701 Drehgeber Kabeldose](/fileadmin/pim/WA/Produktbilder/Zubehoer/CYA216701_Drehgeber_Kabeldose.jpg)
2-fach Verteilersystem, Y-Verbindungsstück, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.
2 Buchsen, 1 Stecker
![CEW12067S Drehgeber Kabeldose CEW12067S Drehgeber Kabeldose](/fileadmin/_processed_/d/6/csm_CEW12067S_Drehgeber_Kabeldose_8b41002de2.jpg)
Endwiderstand 120 Ohm, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.
Stecker
![CEW12067B Drehgeber Kabeldose CEW12067B Drehgeber Kabeldose](/fileadmin/_processed_/9/f/csm_CEW12067B_Drehgeber_Kabeldose_d52524031e.jpg)
Endwiderstand 120 Ohm, M12 x 1
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.
Buchse
![MW58B Drehgeber Montagewinkel MW58B Drehgeber Montagewinkel](/fileadmin/_processed_/6/3/csm_MW58B_Drehgeber_Montagewinkel_9f78da29bd.jpg)
Montagewinkel MW58B
passend für inkrementale Drehgeber WDGI 58B, 58K, 58D, 58N, WDG 58T und
absolute Drehgeber WDGA 58B, WDGA 58D.
![QF58B Drehgeber Quadratflansch QF58B Drehgeber Quadratflansch](/fileadmin/_processed_/b/e/csm_QF58B_Drehgeber_Quadratflansch_fd1bcb6fea.jpg)
Quadratflansch QF58B
passend für inkrementale Drehgeber WDGI 58B, 58K, 58D, 58N, WDG 58T und
absolute Drehgeber WDGA 58B, WDGA 58D.
![Montagewinkel WDGQF58B04 Montagewinkel WDGQF58B04](/fileadmin/_processed_/b/9/csm_Montagewinkel-WDGQF58B04_3cc272e2b3.jpg)
Quadratflansch WDGQF58B04
passend für inkrementale Drehgeber WDGI 58B, 58K, 58D, 58N, WDG 58T und
absolute Drehgeber WDGA 58B, WDGA 58D.
![SP300 Drehgeber Spannexzenter SP300 Drehgeber Spannexzenter](/fileadmin/_processed_/c/8/csm_SP300_Drehgeber_Spannexzenter_fffa8ff33b.jpg)
Spannexzenter SP-3-00
passend für inkrementale Drehgeber WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B und absolute Drehgeber WDGA 36A, WDGA 58A, WDGA 58B.
![WK24 Kupplung Drehgeber WK24 Kupplung Drehgeber](/fileadmin/_processed_/b/f/csm_WK24_Kupplung_Drehgeber_237b82aa6f.jpg)
Wendelkupplung WK24
für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
![BK29 Kupplung Drehgeber BK29 Kupplung Drehgeber](/fileadmin/_processed_/f/6/csm_BK29_Kupplung_Drehgeber_991358a998.jpg)
Balgkupplung BK29
für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm*.
Max. Wellenversatz radial: ± 0,25 mm oder ± 0,30 mm*
Drehfedersteife: 150 Nm/rad oder 130 Nm/rad*
![DSK38 Kupplung Drehgeber DSK38 Kupplung Drehgeber](/fileadmin/_processed_/1/b/csm_DSK38_Kupplung_Drehgeber_2340e391d9.jpg)
Doppelschlaufenkupplung DSK38
für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.
![DSK48 Kupplung Drehgeber DSK48 Kupplung Drehgeber](/fileadmin/_processed_/8/1/csm_DSK48_Kupplung_Drehgeber_e139e68eee.jpg)
Doppelschlaufenkupplung DSK48
für Drehgeber mit Wellen Ø 10 mm, 12 mm oder 14 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.
![](/fileadmin/_processed_/a/d/csm_Federarm-WDGMA5005x-ohne-Montagewinkel_5102b66936.jpg)
Federarm für Drehgebertypen
58B, 58D, 58K, 58N und 58T
zur Längenerfassung
![](/fileadmin/_processed_/4/f/csm_Federarm-WDGMA5105x-mit-Montagewinkel_a4cfde59c7.jpg)
Federarm für Drehgebertypen
58B, 58D, 58K, 58N und 58T
zur Längenerfassung
STEP download WDGMA51052_01
STEP download WDGMA51052_02
STEP download WDGMA51052_03
![WDGMA10000 Federarm Drehgeber WDGMA10000 Federarm Drehgeber](/fileadmin/_processed_/6/d/csm_WDGMA10000_Federarm_Drehgeber_25b489ee45.jpg)
Federarm für Drehgebertypen
58B, 58D, 58K, 58N und 58T
zur Längenerfassung
STEP download WDGMA10000_A
STEP download WDGMA10000_B
STEP download WDGMA10000_C
![DH10000 DH10000](/fileadmin/_processed_/8/9/csm_DH10000_544bd1b283.jpg)
Linear-Ausgleich-Drehgeberhalter für Drehgebertypen 58B, 58D, 58K, 58N und 58T
zur Längenerfassung
![MRA200KR Messrad Drehgeber MRA200KR Messrad Drehgeber](/fileadmin/_processed_/f/c/csm_MRA200KR_Messrad_Drehgeber_ed6b1ffb18.jpg)
Messräder MRA200KR
Umfang 200 mm,
Belag: Kreuzrändel
Einsatzgebiete: Pappe, Holz, Textilien, Gummi, weicher Kunststoff.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm.
![MRA200KH Messrad Drehgeber MRA200KH Messrad Drehgeber](/fileadmin/_processed_/e/1/csm_MRA200KH_Messrad_Drehgeber_68cd3d6fa1.jpg)
Messräder MRA200KH
Umfang 200 mm,
Belag: Kunststoff (Polyurethan, glatt)
Einsatzgebiete: gefettete Metalle, Stahlprofile, lackierte Oberflächen, Kunststoffe, Papier, Pappe, Holz, Textilien, Draht, Leder.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm.
![MRA200NG Messrad Drehgeber MRA200NG Messrad Drehgeber](/fileadmin/_processed_/8/6/csm_MRA200NG_Messrad_Drehgeber_804d6be46c.jpg)
Messräder MRA200NG
Umfang 200 mm,
Belag: Kunststoff (Polyurethan, genoppt)
Einsatzgebiete: grobe Textilien, Teppich, Kabelmessung, Vlies, Papier, Pappe, Holz, Kunststoffe.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm.
![MRA200KG Messrad Drehgeber MRA200KG Messrad Drehgeber](/fileadmin/_processed_/5/a/csm_MRA200KG_Messrad_Drehgeber_7a96ac7b2d.jpg)
Messräder MRA200KG
Umfang 200 mm,
Belag: Kunststoff (Polyurethan, geriffelt)
Einsatzgebiete: Metall ungefettet, lackierte Oberfl., Kunststoffe, Papier, Pappe, Holz, Textilien, Glas, Bodenbeläge.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm
![MRA500KR Messrad Drehgeber MRA500KR Messrad Drehgeber](/fileadmin/_processed_/5/c/csm_MRA500KR_Messrad_Drehgeber_153979dfac.jpg)
Messräder MRA500KR
Umfang 500 mm,
Belag: Kreuzrändel
Einsatzgebiete: Pappe, Holz, Textilien, Gummi, weicher Kunststoff.
Für Drehgeber mit Wellen Ø 10 mm oder Ø 12 mm.
![MRA500KH Messrad Drehgeber MRA500KH Messrad Drehgeber](/fileadmin/_processed_/2/6/csm_MRA500KH_Messrad_Drehgeber_a03ab4707e.jpg)
Messräder MRA500KH
Umfang 500 mm,
Belag: Kunststoff (Polyurethan, glatt)
Einsatzgebiete: gefettete Metalle, Stahlprofile, lackierte Oberflächen, Kunststoffe, Papier, Pappe, Holz, Textilien, Draht, Leder.
Für Drehgeber mit Wellen Ø 10 mm oder Ø 12 mm.
![MRA500NG Messrad Drehgeber MRA500NG Messrad Drehgeber](/fileadmin/_processed_/9/1/csm_MRA500NG_Messrad_Drehgeber_97ebe12abc.jpg)
Messräder MRA500NG
Umfang 500 mm,
Belag: Kunststoff (Polyurethan, genoppt)
Einsatzgebiete: grobe Textilien, Teppich, Kabelmessung, Vlies, Papier, Pappe, Holz, Kunststoffe.
Für Drehgeber mit Wellen Ø 10 mm oder Ø 12 mm.
![MRA500KG Messrad Drehgeber MRA500KG Messrad Drehgeber](/fileadmin/_processed_/4/2/csm_MRA500KG_Messrad_Drehgeber_c1e58d1434.jpg)
Messräder MRA500KG
Umfang 500 mm,
Belag: Kunststoff (Polyurethan, geriffelt)
Einsatzgebiete: Metall ungefettet, lackierte Oberfl., Kunststoffe, Papier, Pappe, Holz, Textilien, Glas, Bodenbeläge.
Für Drehgeber mit Wellen Ø 10 mm oder Ø 12 mm.
Der Drehgeber WDGA 58D CANopen LIFT galv. ist auch mit fest eingebautem 120 Ohm Endwiderstand lieferbar.
