Über Smartphone (NFC) konfigurierbarer Drehgeber WDGN 58E
inkremental, magnetisch,
Endhohlwelle: Ø 58 mm

Endhohlwelle: Ø 12, 14 oder 15 mm;
Ø 6, 8, 10 mm über Reduzierhülse;
Impulszahlen bis 16384 I/U und HTL/TTL über NFC konfigurierbar,
Signalform: Rechteck

DatenblattAllgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber WDGN (PDF 275 kB)Technische Anwendungsberatung
NFC Drehgeber - encoder WDGN 58E radial
Highlights
  • Durch hochwertige Elektronik jede beliebige Impulszahl bis 16384 über NFC konfigurierbar
  • HTL/TTL über NFC konfigurierbar
  • Schutzart IP67, am Welleneingang IP65
  • Hohe Ausgabefrequenz bis zu 1 MHz
  • Verpol- und Kurzschlussschutz bei 4,75 VDC bis 32 VDC
Produkt-Details
Flansch
Endhohlwelle
Impulszahl (Auflösung)
1 I/U bis 16384 I/U
Gehäuse
Ø 58 mm
Edelstahl, NFC-Haube: Thermoplastisches Polyamid
Welle
Ø 6 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 8 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 10 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 12 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 14 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 15 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
6000 min'-1
Ausgangsschaltung
HTL
HTL, inv.
TTL
TTL, RS422 kompatibel, inv.
Ausgabefrequenz
HTL bis 16384 I/U, max. 600 kHz
TTL bis 16384 I/U, max. 1 MHz
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 80 mA

Nullimpuls setzen:

Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND

Über NFC konfiguierbar:

BASIC: (BAS)

Kanäle:

ABN und invertierte

HTL / TTL

frei wählbar

Impulse / Umdrehung:

1 I/U bis 16384 I/U frei wählbar

Advanced (ADV):

Kanäle:

4 Kanäle konfigurierbar + inv. Signale (ABN möglich)

HTL / TTL:

frei wählbar

Impulse / Umdrehung:

1 I/U bis 16384 I/U frei wählbar

Anzahl Impulse für jeden Kanal:

individuell wählbar

Nullimpuls setzen:

ja

Impulsbreite und -position:

Breite und Position einstellbar

Umweltdaten

Störfestigkeit:

ESD (DIN EN 61000-4-2):

8 kV

EMV:
(DIN EN 61000-4-3):

10 V/m

Burst (DIN EN 61000-4-4):

2 kV

HF-Felder
(DIN EN 61000-4-6):

10 V

Surge (DIN EN 61000-4-5):

2 kV

Funkstörung:

Gemäß DIN EN 55011

NFC:

EMV:

Gemäß ETSI EN 301 489

RED:

Gemäß ETSI EN 300 330

Elektrische Sicherheit:

Gemäß DIN EN 61010-1, UL 61010-1,  CSA C22.0 No. 61010-1-12

Vibration:
(DIN EN 60068-2-6)

300 m/s2 (10 Hz bis 2000 Hz)

Schock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Auslegung:

Gemäß DIN VDE 0160

Zolltarif-Informationen

Zolltarifnummer:

90318020

Ursprungsland:

Deutschland

Arbeitstemperatur
Steckerabgang: -40 °C bis +85 °C, Kabelabgang: -20 °C bis +80 °C
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

BeschreibungABN inv. möglich

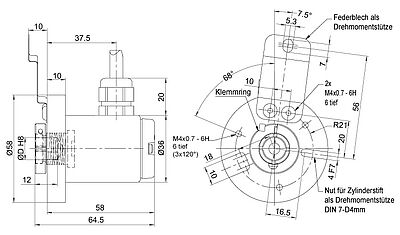

L3radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 L3
SchaltungBAS
GNDWH
+UBBN
AGN
BYE
NGY
A inv.RD
B inv.BK
N inv.VT
SchirmLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

BeschreibungABN inv. möglich
L3radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 L3
SchaltungADV
GNDWH
+UBBN
CH1GN
CH2YE
CH3GY
CH4GYPK
SETPK
CH1 inv.RD
CH2 inv.BK
CH3 inv.VT
CH4 inv.RDBU
SchirmLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

BeschreibungABN inv. möglich
SC8radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SC8
 8-polig
Steckerbild
SchaltungBAS
GND1
+UB2
A3
B4
N5
A inv.6
B inv.7
N inv.8
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

BeschreibungABN inv. möglich
SC12radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SC12
 12-polig
Steckerbild
SchaltungADV
GND3
+UB1
CH14
CH26
CH38
CH411
SET5
CH1 inv.9
CH2 inv.7
CH3 inv.10
CH4 inv.12
n. c.2
konfigurierbar 1-16384 I/U
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
konfigurierbar HTL, TTL (A,B,N+inv.)
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
HTL: H > UB - 2,5 VDC; TTL: H > 2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
HTL: max. 600 kHZ; TTL: max. 1 MHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
konfigurierbar HTL, TTL; 4 Kanäle+inv.
Kanäle
CH1, CH2, CH3, CH4, und invertierte Signale, (ABN möglich)
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
HTL: H > UB - 2,5 VDC; TTL: H > 2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
HTL: max. 600 kHZ; TTL: max. 1 MHz
Anschlussschutz
nein
Frühwarnausgang
nein
Der Drehgeber WDGN 58E ist auch mit mehr als 2 m Kabel erhältlich. Die max. Kabellänge ist abhängig von der Betriebsspannung und der Frequenz; siehe 'Allgemeine technische Daten'
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
