Drehgeber inkremental, optisch,
Impulszahlen: bis 25000 I/U,
Vollwelle, Quadratflansch: ▢ 67,3 mm
Abmessungen in inch und mm,
Welle: Ø 9,525 mm (3/8"), 10 mm,
Ø 7 mm / Ø 8 mm auf Anfrage,
Schutzart: bis IP67 rundum,
Signalformen: Rechteck oder Sinus/Cosinus.
- Aluminium-Druckgussgehäuse mit
besonders umweltfreundlicher Pulverbeschichtung - Durch hochwertige Elektronik bis 25000 Impulse
- Schutzart IP67, am Welleneingang IP65
- Voller Anschlussschutz bei 10 VDC bis 30 VDC
- Hohe Ausgabefrequenz bis zu 600 kHz/2 MHz
- Optional:
-40 °C bis +85 °C,
Schutzart IP67 rundum,
Druckausgleichsmembran
Wellenlänge: L: 22,3 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Eigenstromaufnahme: typ. 100 mA
Eigenstromaufnahme: typ. 70 mA
Eigenstromaufnahme: typ. 100 mA
Umweltdaten
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
das schließt ein EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibration:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz bis 2000 Hz)
Schock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Auslegung:
Gemäß DIN VDE 0160
Zolltarif-Informationen
Zolltarifnummer:
90318020
Ursprungsland:
Deutschland
1 Vss: -10 °C bis +70 °C
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
Beschreibung | ABN inv. möglich | |
---|---|---|
K2 | axial, Schirm offen | ● |
L2 | axial, Schirm mit Gebergehäuse leitend verbunden | ● |
K2, L2 | K2, L2 | L2 | |
Schaltung | F05, H05, F24, H24, H30 | P05, R05, P24, R24, 245, 645, R30 | SIN |
GND | WH | WH | WH |
+UB | BN | BN | BN |
A | GN | GN | GN |
B | YE | YE | GY |
N | GY | GY | - |
- | - | - | - |
A inv. | - | RD | YE |
B inv. | - | BK, (BU bei ACA) | PK |
N inv. | - | VT | - |
Schirm | Litze | Litze | Litze |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
Beschreibung | ABN inv. möglich | |
---|---|---|

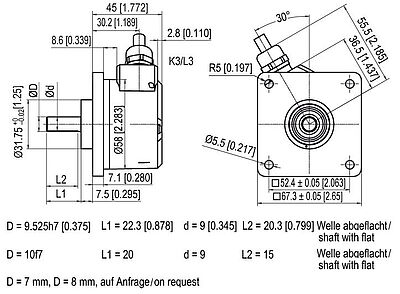

K3 | radial, Schirm offen | ● |
L3 | radial, Schirm mit Gebergehäuse leitend verbunden | ● |
K3, L3 | K3, L3 | L3 | |
Schaltung | F05, H05, F24, H24, H30 | P05, R05, P24, R24, 245, 645, R30 | SIN |
GND | WH | WH | WH |
+UB | BN | BN | BN |
A | GN | GN | GN |
B | YE | YE | GY |
N | GY | GY | - |
- | - | - | - |
A inv. | - | RD | YE |
B inv. | - | BK, (BU bei ACA) | PK |
N inv. | - | VT | - |
Schirm | Litze | Litze | Litze |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
Beschreibung | ABN inv. möglich | |
---|---|---|
SI5 | axial, 5-polig, Stecker mit Gebergehäuse leitend verbunden | - |
SI6 | axial, 6-polig, Stecker mit Gebergehäuse leitend verbunden | - |
SI8 | axial, 8-polig, Stecker mit Gebergehäuse leitend verbunden | ● |
SI12 | axial, 12-polig, Stecker mit Gebergehäuse leitend verbunden | ● |
SI5 | SI6 | SI8 | SI8 | SI8 | SI12 | SI12 | SI12 | |
5-polig | 6-polig | 8-polig | 8-polig | 8-polig | 12-polig | 12-polig | 12-polig | |
Steckerbild | ||||||||
Schaltung | F05, H05, F24, H24, H30 | F05, H05, F24, H24, H30 | F05, H05, F24, H24, H30 | P05, R05, P24, R24, R30, 245, 645 | SIN | F05, H05, F24, H24, H30 | P05, R05, P24, R24, 245, 645, R30 | SIN |
GND | 1 | 6 | 1 | 1 | 1 | K, L | K, L | K, L |
+UB | 2 | 1 | 2 | 2 | 2 | M, B | M, B | M, B |
A | 3 | 2 | 3 | 3 | 3 | E | E | E |
B | 4 | 4 | 4 | 4 | 4 | H | H | H |
N | 5 | 3 | 5 | 5 | - | C | C | - |
- | - | - | - | - | - | - | - | - |
A inv. | - | - | - | 6 | 6 | - | F | F |
B inv. | - | - | - | 7 | 7 | - | A | A |
N inv. | - | - | - | 8 | - | - | D | - |
n. c. | - | 5 | 6, 7, 8 | - | 5, 8 | A, D, F, G, J | G, J | D, G, J |
Schirm | - | - | - | - | - | - | - | - |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
Beschreibung | ABN inv. möglich | |
---|---|---|
SH5 | radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden | - |
SH6 | radial, 6-polig, Stecker mit Gebergehäuse leitend verbunden | - |
SH8 | radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden | ● |
SH12 | radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden | ● |
SH5 | SH6 | SH8 | SH8 | SH8 | SH12 | SH12 | SH12 | |
5-polig | 6-polig | 8-polig | 8-polig | 8-polig | 12-polig | 12-polig | 12-polig | |
Steckerbild | ||||||||
Schaltung | F05, H05, F24, H24, H30 | F05, H05, F24, H24, H30 | F05, H05, F24, H24, H30 | P05, R05, P24, R24, R30, 245, 645 | SIN | F05, H05, F24, H24, H30 | P05, R05, P24, R24, 245, 645, R30 | SIN |
GND | 1 | 6 | 1 | 1 | 1 | K, L | K, L | K, L |
+UB | 2 | 1 | 2 | 2 | 2 | M, B | M, B | M, B |
A | 3 | 2 | 3 | 3 | 3 | E | E | E |
B | 4 | 4 | 4 | 4 | 4 | H | H | H |
N | 5 | 3 | 5 | 5 | - | C | C | - |
- | - | - | - | - | - | - | - | - |
A inv. | - | - | - | 6 | 6 | - | F | F |
B inv. | - | - | - | 7 | 7 | - | A | A |
N inv. | - | - | - | 8 | - | - | D | - |
n. c. | - | 5 | 6, 7, 8 | - | 5, 8 | A, D, F, G, J | G, J | D, G, J |
Schirm | - | - | - | - | - | - | - | - |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
Beschreibung | ABN inv. möglich | |
---|---|---|

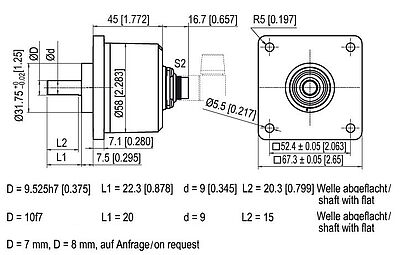

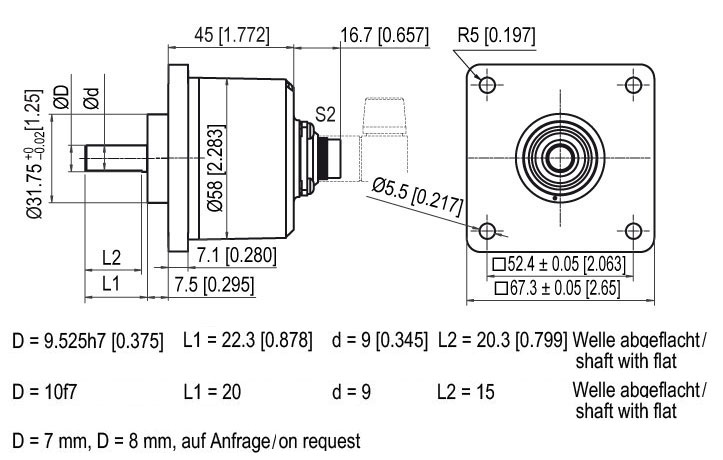

S2 | axial, 7-polig, Stecker mit Gebergehäuse leitend verbunden | - |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
Beschreibung | ABN inv. möglich | |
---|---|---|

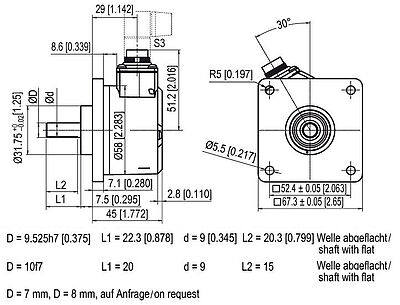

S3 | radial, 7-polig, Stecker mit Gebergehäuse leitend verbunden | - |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
Beschreibung | ABN inv. möglich | |
---|---|---|
S4 | axial, 12-polig, Stecker mit Gebergehäuse leitend verbunden | ● |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
Beschreibung | ABN inv. möglich | |
---|---|---|
S5 | radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden | ● |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
Beschreibung | ABN inv. möglich | |
---|---|---|
S4R | axial, 12-polig, Stecker mit Gebergehäuse leitend verbunden | ● |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
Beschreibung | ABN inv. möglich | |
---|---|---|
S5R | radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden | ● |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
Beschreibung | ABN inv. möglich | |
---|---|---|

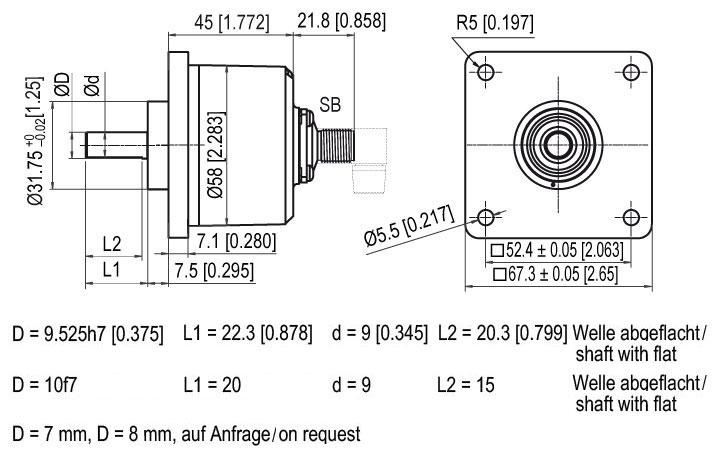

SB4 | axial, 4-polig, Stecker mit Gebergehäuse leitend verbunden | - |
SB5 | axial, 5-polig, Stecker mit Gebergehäuse leitend verbunden | - |
SB8 | axial, 8-polig, Stecker mit Gebergehäuse leitend verbunden | ● |
SB12 | axial, 12-polig, Stecker mit Gebergehäuse leitend verbunden | ● |
SB4 | SB5 | SB8 | SB8 | SB8 | SB12 | SB12 | |
4-polig | 5-polig | 8-polig | 8-polig | 8-polig | 12-polig | 12-polig | |
Steckerbild | |||||||
Schaltung | F05, H05, F24, H24, H30 | F05, H05, F24, H24, H30 | F05, H05, F24, H24, H30 | P05, R05, P24, R24, R30, 245, 645 | SIN | F05, H05, F24, H24, H30 | P05, R05, P24, R24, 245, 645, R30 |
GND | 3 | 3 | 1 | 1 | 1 | 3 | 3 |
+UB | 1 | 1 | 2 | 2 | 2 | 1 | 1 |
A | 2 | 4 | 3 | 3 | 3 | 4 | 4 |
B | 4 | 2 | 4 | 4 | 5 | 6 | 6 |
N | - | 5 | 5 | 5 | - | 8 | 8 |
- | - | - | - | - | - | - | - |
A inv. | - | - | - | 6 | 4 | - | 9 |
B inv. | - | - | - | 7 | 6 | - | 7 |
N inv. | - | - | - | 8 | - | - | 10 |
n. c. | - | - | 6, 7, 8 | - | 7, 8 | 2, 5, 7, 9, 10, 11, 12 | 2, 5, 11, 12 |
Schirm | - | - | - | - | - | - | - |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
Beschreibung | ABN inv. möglich | |
---|---|---|

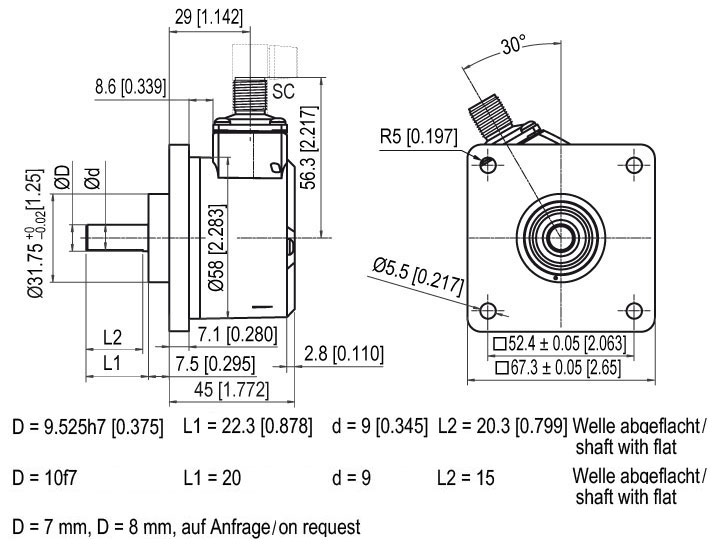

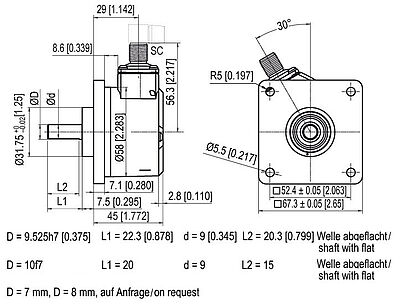

SC4 | radial, 4-polig, Stecker mit Gebergehäuse leitend verbunden | - |
SC5 | radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden | - |
SC8 | radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden | ● |
SC12 | radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden | ● |
SC4 | SC5 | SC8 | SC8 | SC8 | SC12 | SC12 | |
4-polig | 5-polig | 8-polig | 8-polig | 8-polig | 12-polig | 12-polig | |
Steckerbild | |||||||
Schaltung | F05, H05, F24, H24, H30 | F05, H05, F24, H24, H30 | F05, H05, F24, H24, H30 | P05, R05, P24, R24, R30, 245, 645 | SIN | F05, H05, F24, H24, H30 | P05, R05, P24, R24, 245, 645, R30 |
GND | 3 | 3 | 1 | 1 | 1 | 3 | 3 |
+UB | 1 | 1 | 2 | 2 | 2 | 1 | 1 |
A | 2 | 4 | 3 | 3 | 3 | 4 | 4 |
B | 4 | 2 | 4 | 4 | 5 | 6 | 6 |
N | - | 5 | 5 | 5 | - | 8 | 8 |
- | - | - | - | - | - | - | - |
A inv. | - | - | - | 6 | 4 | - | 9 |
B inv. | - | - | - | 7 | 6 | - | 7 |
N inv. | - | - | - | 8 | - | - | 10 |
n. c. | - | - | 6, 7, 8 | - | 7, 8 | 2, 5, 7, 9, 10, 11, 12 | 2, 5, 11, 12 |
Schirm | - | - | - | - | - | - | - |
bis 2500 I/U
bis 5000 I/U
(höhere Frequenz) 1200 bis 25000 I/U
1024, 2048 I/U
Max. Betriebsdrehzahl: | 3500 min'-1 |
Zulässige Wellenbelastung, axial: | 100 N |
Zulässige Wellenbelastung, radial: | 110 N |
Max. Impulszahl: | 25000 I/U |
Anlaufdrehmoment: | ca. 4 Ncm bei Raumtemperatur |
Der Drehgeber WDGI 67Q ist optional auch mit einer Druckausgleichsmembran erhältlich. Diese verhindert das Eindringen von Wasser in das Drehgebergehäuse bei hoher Luftfeuchtigkeit.
Schutzart bis IP67, Temperaturbereich und Salznebelbeständigkeit bleiben erhalten. Chemikalien- und Lösemittelbeständig nach DIN EN ISO2812-1
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
