WDGP 36E

Drehgeber inkremental, magnetisch,
Impulszahlen bis 16384 I/U,
Endhohlwelle: Ø 36 mm

Endhohlwelle: Ø 6, Ø1/4" (6,35 mm);
Signalform: Rechteck

DatenblattAllgemeine technische Daten WDGP (PDF 282 kB)Technische Anwendungsberatung
Drehgeber encoder WDGP 36E
Highlights
  • Durch hochwertige Elektronik jede beliebige Impulszahl bis 16384
  • Schutzart IP67, am Welleneingang IP65
  • Hohe Ausgabefrequenz bis zu 1 MHz
  • Verpol- und Kurzschlussschutz bei 4,75 VDC bis 32 VDC
Produkt-Details
Flansch
Endhohlwelle
Impulszahl (Auflösung)
1 I/U bis 16384 I/U
Gehäuse
Ø 36 mm
Edelstahl
Welle
Ø 6 mm
Eindringtiefe min.: 8 mm
Eindringtiefe max.: 17 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 6,35 mm
Eindringtiefe min.: 8 mm
Eindringtiefe max.: 17 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
12000 min'-1
Ausgangsschaltung
HTL
HTL, inv.
TTL
TTL, RS422 kompatibel, inv.
Ausgabefrequenz
HTL bis 16384 I/U, max. 600 kHz
TTL bis 16384 I/U, max. 1 MHz
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 80 mA

Nullimpuls setzen:

Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND

Umweltdaten

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

das schließt ein EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz bis 2000 Hz)

Schock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Auslegung:

Gemäß DIN VDE 0160

Zolltarif-Informationen

Zolltarifnummer:

90318020

Ursprungsland:

Deutschland

Arbeitstemperatur
Steckerabgang: -40 °C bis +85 °C, Kabelabgang: -20 °C bis +80 °C
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65; Kabelabgang K1: IP40
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

BeschreibungABN inv. möglich

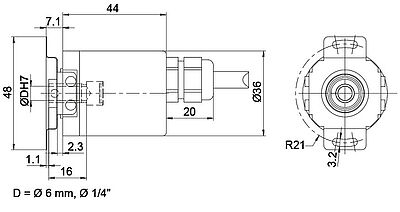

L2axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 L2L2L2L2
SchaltungM11, M12M13, M14N11, N12N13, N14
GNDWHWHWHWH
+UBBNBNBNBN
AGNGNGNGN
BYEYEYEYE
NGYGYGYGY
SET-PK-PK
A inv.RDRD--
B inv.BKBK--
N inv.VTVT--
SchirmLitzeLitzeLitzeLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

BeschreibungABN inv. möglich

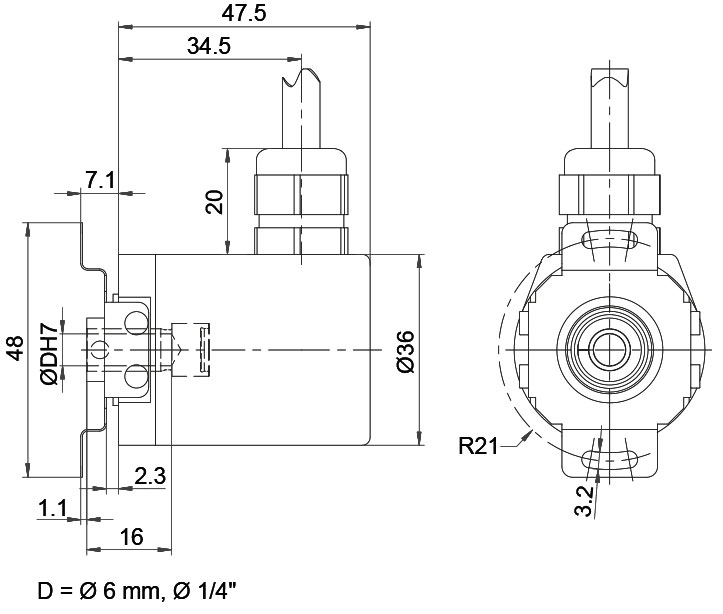

L3radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 L3L3L3L3
SchaltungM11, M12M13, M14N11, N12N13, N14
GNDWHWHWHWH
+UBBNBNBNBN
AGNGNGNGN
BYEYEYEYE
NGYGYGYGY
SET-PK-PK
A inv.RDRD--
B inv.BKBK--
N inv.VTVT--
SchirmLitzeLitzeLitzeLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

BeschreibungABN inv. möglich

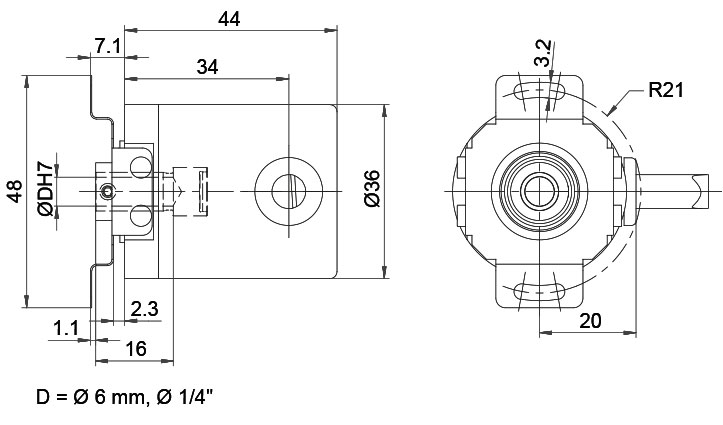

K1radial, Schirm offen (IP40)
Anschlussbelegungen
 K1K1K1K1
SchaltungM11, M12M13, M14N11, N12N13, N14
GNDWHWHWHWH
+UBBNBNBNBN
AGNGNGNGN
BYEYEYEYE
NGYGYGYGY
SET-PK-PK
A inv.RDRD--
B inv.BKBK--
N inv.VTVT--
SchirmLitzeLitzeLitzeLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

BeschreibungABN inv. möglich

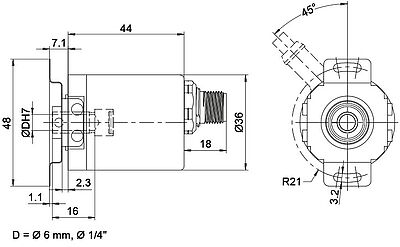

SB5axial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SB8axial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SB12axial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SB5SB8SB12
 5-polig8-polig12-polig
Steckerbild
SchaltungN11, N12M11, M12M13, M14
GND313
+UB121
A434
B246
N558
SET--5
A inv.-69
B inv.-77
N inv.-810
n. c.--2, 11, 12
Schirm---
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

BeschreibungABN inv. möglich
SC5radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SC8radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SC12radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SC5SC8SC12
 5-polig8-polig12-polig
Steckerbild
SchaltungN11, N12M11, M12M13, M14
GND313
+UB121
A434
B246
N558
SET--5
A inv.-69
B inv.-77
N inv.-810
n. c.--2, 11, 12
Schirm---
1-16384 I/U
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
HTL invertiert
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 600 kHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 1 MHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
HTL, inv. Nullimpuls setzen
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 600 kHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 kompatibel, inv. Nullimpuls setzen
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 1 MHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
HTL
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 600 kHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
TTL
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 1 MHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
HTL Nullimpuls setzen
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 600 kHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
TTL Nullimpuls setzen
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 1 MHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Der Drehgeber WDGP 36E ist auch mit mehr als 2 m Kabel erhältlich. Die max. Kabellänge ist abhängig von der Betriebsspannung und der Frequenz; siehe 'Allgemeine technische Daten'
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber
Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber WDGP

Handout WDGP
Inkrementaler Drehgeber WDGP

36 mm Durchmesser und bis zu 16.384 I/U

Lieferzeiten und Service der Wachendorff Automation GmbH & Co. KG
Lieferzeiten und Service

der Wachendorff Automation GmbH & Co. KG

Montageanleitung Assembly instructions WDGP
Montageanleitung für Drehgeber WDGP

Whitepaper optisch und magnetisch Inkremental
Whitepaper

Vergleich von optischen und magnetischen Inkremental-Drehgebern

CE Konformitätserklärungen WDGP
EU - Konformitätserklärung Inkremental-Drehimpulsgeber WDGP

für den Geschäftsbereich Wachendorff Automation GmbH & Co. KG.

UKCA-Declaration of conformity WDGP
UKCA declaration of conformity incremental encoder WDGP

for Wachendorff Automation GmbH & Co. KG.

UL-Zertifikate
UL-Zertifikate

für Produkte der Wachendorff Automation GmbH & Co. KG

REACH-Verordnung der EU
REACH- und RoHS-Verordnung der EU

Informationen

ISO Zertifikat DIN EN 9001:2015
ISO Zertifikat DIN EN 9001:2015

KI567 Drehgeber Kabeldose
KI-5-67

Kabeldose KI-5-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB5 und SC5, 5-polig, IP67.

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.

KIA567 Drehgeber Kabeldose
KIA-5-67

Kabeldose KIA-5-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB5 und SC5, 5-polig, IP67.

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

KI867 Drehgeber Kabeldose
KI-8-67

Kabeldose KI-8-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB8 und SC8, 8-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.

KIA867 Drehgeber Kabeldose
KIA-8-67

Kabeldose KIA-8-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB8 und SC8, 8-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

KI1267 Drehgeber Kabeldose
KI-12-67

Kabeldose KI-12-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB12 und SC12, 12-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.

KIA1267 Drehgeber Kabeldose
KIA-12-67

Kabeldose KIA-12-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB12 und SC12, 12-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

WDGDS10016
WDGDS10016

Drehmomentstütze WDGDS10016

für Hohlwellen-Drehgeber WDGA 36E mit Endhohlwelle Ø 6 mm.

WDGWA10M06 Drehgeber encoder Wellenadapter shaft adapter
WDGWA10M06

Wellenadapter M6 WDGWA10M06

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M6.

WDGWA10M08 Drehgeber Wellenadapter
WDGWA10M08

Wellenadapter M8 WDGWA10M08

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M8.

WDGWA10M10 Drehgeber Wellenadapter
WDGWA10M10

Wellenadapter M10 WDGWA10M10

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M10.

WDGWA10M12 Drehgeber Wellenadapter
WDGWA10M12

Wellenadapter M12 WDGWA10M12

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M12.

STEP-Datei: WDGWA10M12.stp

WDGWA10M14 Drehgeber Wellenadapter
WDGWA10M14

Wellenadapter M14 WDGWA10M14

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M14.

WDGWA10M16 Drehgeber Wellenadapter
WDGWA10M16

Wellenadapter M16 WDGWA10M16

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M16.

STEP-Datei: WDGWA10M16.stp

WDGWA10M20 Drehgeber Wellenadapter
WDGWA10M20

Wellenadpater M20 WDGWA10M20

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M20.

Kai Nagel
Für technische Fragen
(Anwendungsberatung, Anpassungsentwicklung, inkrementale Drehgeberauswahl)
wenden Sie sich bitte an: Technische Anwendungsberatung inkrementale Drehgeber
Kai Nagel
Für kaufmännische Fragen und Angebote
wenden Sie sich bitte an: Vertriebsinnendienst (Deutschland)
Im deutschsprachigen Ausland
wenden Sie sich bitte an: Ihren Distributor
Sie wünschen ein Angebot oder möchten zurückgerufen werden. Anfrage
