WDG 145H

Drehgeber inkremental, optisch,
Impulszahlen: 1024 I/U, 2500 I/U,
Hohlwelle (durchgehend); Ø 145 mm

Welle: Ø 45, 48, 50, 55, 60, 65, 72 mm,
Schutzart: IP54, optional IP64
Signalform: Rechteck.

DatenblattAllgemeine technische Daten inkrementale Drehgeber (PDF 472 kB)Technische Anwendungsberatung

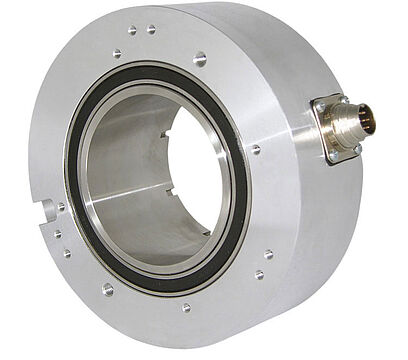

Drehgeber WDG145H
Highlights
  • Hohlwellengeber für Direktmontage auf große Elektromotoren
  • Höchste elektrische und mechanische Sicherheit
  • Extrem störsicher bei Verwendung von Frequenzumrichtern
  • Hohe Schutzart IP54, optional IP64
  • Voller Anschlussschutz bei 10 VDC bis 30 VDC
  • Mit Frühwarnausgang
Produkt-Details
Flansch
Hohlwelle (durchgehend)
Impulszahl (Auflösung)
bis 2500 I/U
Gehäuse
Ø 145 mm
Aluminium
Welle
Ø 45 mm
Wellenlänge: L: 59 mm
Eindringtiefe min.: 69 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Ø 48 mm
Wellenlänge: L: 59 mm
Eindringtiefe min.: 69 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Ø 50 mm
Wellenlänge: L: 59 mm
Eindringtiefe min.: 69 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Ø 55 mm
Wellenlänge: L: 59 mm
Eindringtiefe min.: 69 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Ø 60 mm
Wellenlänge: L: 59 mm
Eindringtiefe min.: 69 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Ø 65 mm
Wellenlänge: L: 59 mm
Eindringtiefe min.: 69 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Ø 72 mm
Wellenlänge: L: 59 mm
Eindringtiefe min.: 69 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Max. Betriebsdrehzahl
1600 min'-1 (mit Zylinderstift 800 min'-1)
Ausgangsschaltung
TTL
TTL, RS422 kompatibel, inv.
HTL
HTL, inv.
Ausgabefrequenz
TTL bis 2500 I/U, max. 200 kHz
HTL bis 2500 I/U, max. 200 kHz
Betriebsspannung
4,75 VDC bis 5,5 VDC
Eigenstromaufnahme: typ. 70 mA
10 VDC bis 30 VDC
Eigenstromaufnahme: typ. 70 mA

Umweltdaten

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

das schließt ein EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz bis 2000 Hz)

Schock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Auslegung:

Gemäß DIN VDE 0160

Zolltarif-Informationen

Zolltarifnummer:

90318020

Ursprungsland:

Deutschland

Arbeitstemperatur
-20 °C bis +80 °C
Schutzart
IP54

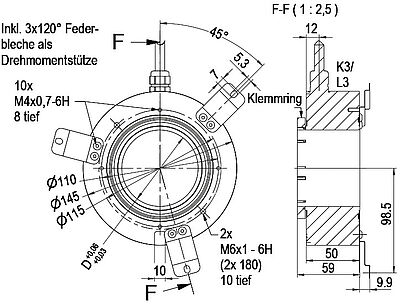

BeschreibungABN inv. möglich
K3radial, Schirm offen
L3radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 K3, L3K3, L3K3, L3K3, L3
SchaltungG05, G24H05, H24I05, I24R05, R24
GNDWHWHWHWH
+UBBNBNBNBN
AGNGNGNGN
BYEYEYEYE
NGYGYGYGY
FrühwarnausgangPK-PK-
A inv.--RDRD
B inv.--BK, (BU bei ACA)BK, (BU bei ACA)
N inv.--VTVT
SchirmLitzeLitzeLitzeLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

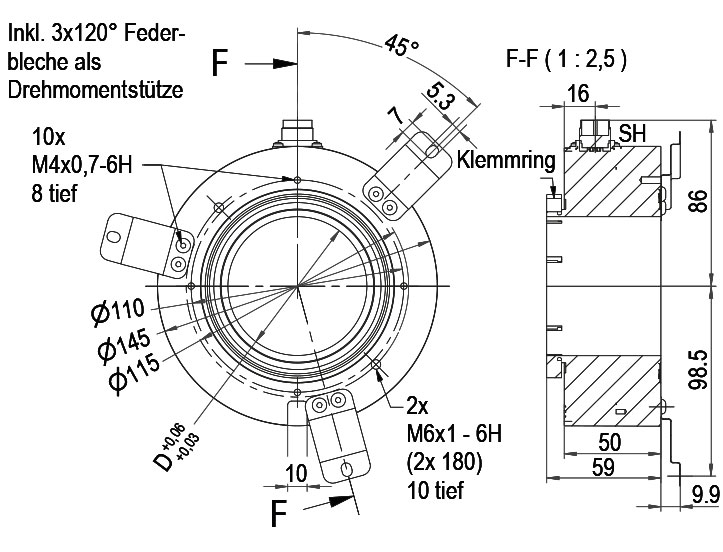

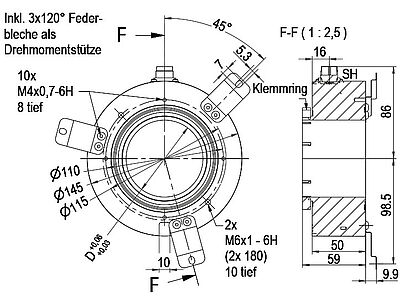

BeschreibungABN inv. möglich
SH5radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SH6radial, 6-polig, Stecker mit Gebergehäuse leitend verbunden-
SH8radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SH12radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SH5SH6SH6SH8SH8SH12SH12SH12SH12
 5-polig6-polig6-polig8-polig8-polig12-polig12-polig12-polig12-polig
Steckerbild
SchaltungH05, H24G05, G24H05, H24H05, H24R05, R24G05, G24H05, H24I05, I24R05, R24
GND16611K, LK, LK, LK, L
+UB21122M, BM, BM, BM, B
A32233EEEE
B44444HHHH
N53355CCCC
Frühwarnausgang-5---G-G-
A inv.----6--FF
B inv.----7--AA
N inv.----8--DD
n. c.--56, 7, 8-A, D, F, JA, D, F, G, JJG, J
Schirm---------
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

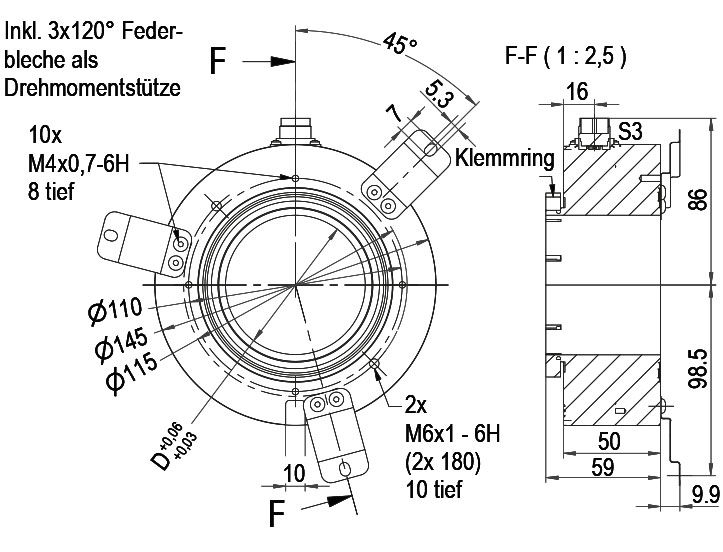

BeschreibungABN inv. möglich
S3radial, 7-polig, Stecker mit Gebergehäuse leitend verbunden-
Anschlussbelegungen
S3S3
 7-polig7-polig
Steckerbild
SchaltungG05, G24H05, H24
GND11
+UB22
A33
B44
N55
Frühwarnausgang6-
A inv.--
B inv.--
N inv.--
n. c.76, 7
Schirm--
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

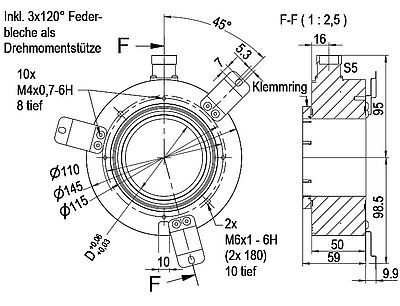

BeschreibungABN inv. möglich
S5radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S5S5S5S5
 12-polig12-polig12-polig12-polig
Steckerbild
SchaltungG05, G24H05, H24I05, I24R05, R24
GND10101010
+UB12121212
A5555
B8888
N3333
Frühwarnausgang11-11-
A inv.--66
B inv.--11
N inv.--44
n. c.1, 2, 4, 6, 7, 91, 2, 4, 6, 7, 9, 112, 7, 92, 7, 9, 11
Schirm----
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

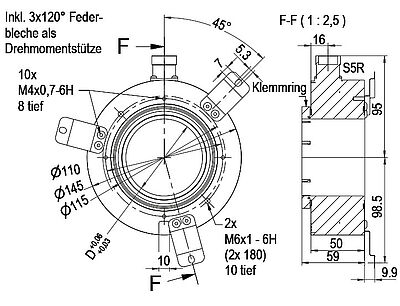

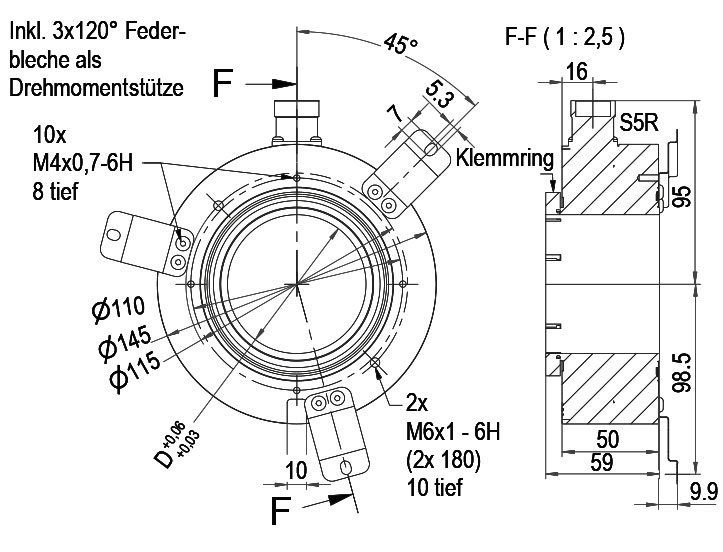

BeschreibungABN inv. möglich
S5Rradial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S5RS5RS5RS5R
 12-polig12-polig12-polig12-polig
Steckerbild
SchaltungG05, G24H05, H24I05, I24R05, R24
GND10101010
+UB12121212
A5555
B8888
N3333
Frühwarnausgang11-11-
A inv.--66
B inv.--11
N inv.--44
n. c.1, 2, 4, 6, 7, 91, 2, 4, 6, 7, 9, 112, 7, 92, 7, 9, 11
Schirm----
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

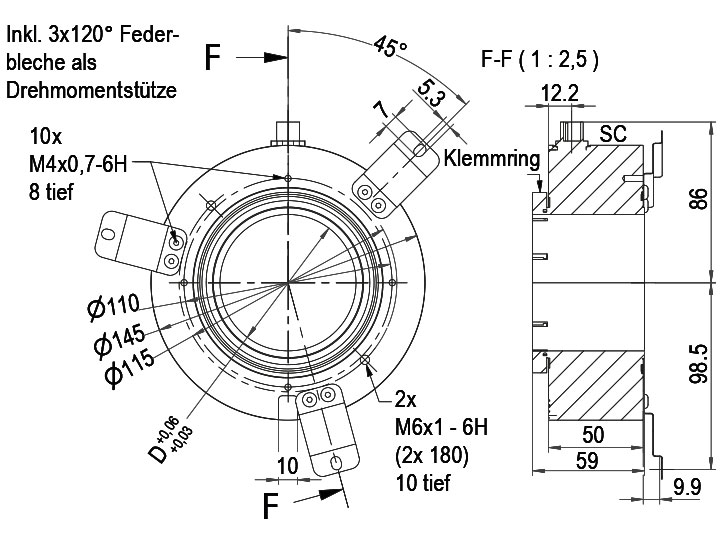

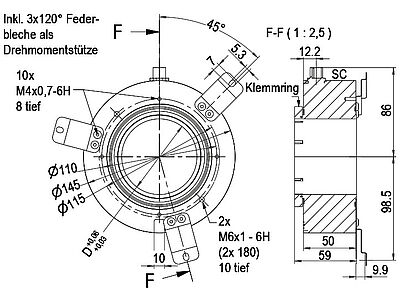

BeschreibungABN inv. möglich
SC4radial, 4-polig, Stecker mit Gebergehäuse leitend verbunden-
SC5radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SC8radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SC12radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SC4SC5SC8SC8SC12SC12
 4-polig5-polig8-polig8-polig12-polig12-polig
Steckerbild
SchaltungH05, H24H05, H24H05, H24R05, R24H05, H24R05, R24
GND331133
+UB112211
A243344
B424466
N-55588
Frühwarnausgang------
A inv.---6-9
B inv.---7-7
N inv.---8-10
n. c.--6, 7, 8-2, 5, 7, 9, 10, 11, 122, 5, 11, 12
Schirm------
1024, 2500 I/U
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL
Kanäle
ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
ja
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
ja
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
ja
Frühwarnausgang
ja
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
ja
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
ja
Frühwarnausgang
ja
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
ja
Frühwarnausgang
nein
Der Drehgeber WDG 145H ist auch mit der hohen Schutzart IP64 rundum lieferbar.
Max. Betriebsdrehzahl:500 min'-1
Anlaufdrehmoment:ca. 5 Ncm bei Raumtemperatur
Der Drehgeber WDG 145H ist auch mit mehr als 2 m Kabel erhältlich. Die max. Kabellänge ist abhängig von der Betriebsspannung und der Frequenz; siehe 'Allgemeine technische Daten'
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber
Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber WDG/WDGI

Handout Staubdichte Drehgeber WDG 145H
Handout Staubdichte Drehgeber WDG 145H

Staubdicht nach DIN 40050-9

Kurz-Katalog Drehgeber und Systeme
Kurz-Katalog Drehgeber und Systeme

  • Inkrementale und absolute Drehgeber
  • Digitale Schachtkopierung
  • Eigene Entwicklung und Herstellung
  • Motorfeedback
  • Messsysteme

Lieferzeiten und Service der Wachendorff Automation GmbH & Co. KG
Lieferzeiten und Service

der Wachendorff Automation GmbH & Co. KG

Montageanleitung inkrementale Hohlwellendrehgeber
Montageanleitung inkrementale Hohlwellendrehgeber WDG/WDGI

Whitepaper optisch und magnetisch Inkremental
Whitepaper

Vergleich von optischen und magnetischen Inkremental-Drehgebern

CE Konformitätserklärungen WDG / WDGI
EG - Konformitätserklärung Inkremental-Drehimpulsgeber WDG / WDGI

für den Geschäftsbereich Wachendorff Automation GmbH & Co. KG.

UKCA-Declaration of conformity WDG/WDGI
UKCA declaration of conformity incremental encoder WDG / WDGI

for Wachendorff Automation GmbH & Co. KG.

UL-Zertifikate
UL-Zertifikate

für Produkte der Wachendorff Automation GmbH & Co. KG

REACH-Verordnung der EU
REACH- und RoHS-Verordnung der EU

Informationen

ISO Zertifikat DIN EN 9001:2015
ISO Zertifikat DIN EN 9001:2015

KI467 Drehgeber Kabeldose
KI-4-67

Kabeldose KI-4-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB4 und SC4, 4-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade,
Schirm aufgelegt.

KIA467 Drehgeber Kabeldose
KIA-4-67

Kabeldose KIA-4-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB4 und SC4, 4-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

KI567 Drehgeber Kabeldose
KI-5-67

Kabeldose KI-5-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB5 und SC5, 5-polig, IP67.

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.

KIA567 Drehgeber Kabeldose
KIA-5-67

Kabeldose KIA-5-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB5 und SC5, 5-polig, IP67.

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

KD540 Drehgeber Kabeldose
KD-5-40

Kabeldose KD-5-40:
Passend zu Drehgebern mit Steckerabgang SI/SH, 5-polig, IP40

Gerade Anschlussdose oder konfektionierte Kabel mit gerader Anschlussdose.
Mit Innengewinde M16 x 0.75

KD567 Kabeldose Drehgeber
KD-5-67

Kabeldose KD-5-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 5-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.
Mit Innengewinde M16 x 0.75.

KDA667 Drehgeber Kabeldose
KDA-6-67

Kabeldose KDA-6-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 6-polig, IP67

Abgewinkelte Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.

KD740 Drehgeber Kabeldose
KD-7-40

Kabeldose KD-7-40:
Passend zu Drehgebern mit Steckerabgang S2/S3, 7-polig, IP40

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.
Mit Innengewinde M16 x 0.75

KDA740 Drehgeber Kabeldose
KDA-7-40

Kabeldose KDA-7-40:
Passend zu Drehgebern mit Steckerabgang S2/S3, 7-polig, IP40

Abgewinkelte Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Mit Innengewinde M16 x 0.75

KD767 Drehgeber Kabeldose
KD-7-67

Kabeldose KD-7-67:
Passend zu Drehgebern mit Steckerabgang S2/S3, 7-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.
Mit Innengewinde M16 x 0.75

KDA767 Drehgeber Kabeldose
KDA-7-67

Kabeldose KDA-7-67:
Passend zu Drehgebern mit Steckerabgang S2/S3, 7-polig, IP67

Abgewinkelte Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Innengewinde M16 x 0.75

KI867 Drehgeber Kabeldose
KI-8-67

Kabeldose KI-8-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB8 und SC8, 8-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.

KIA867 Drehgeber Kabeldose
KIA-8-67

Kabeldose KIA-8-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB8 und SC8, 8-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

KD840 Drehgeber Kabeldose
KD-8-40

Kabeldose KD-8-40:
Passend zu Drehgebern mit Steckerabgang SI/SH, 8-polig, IP40

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.

KD867 Drehgeber Kabeldose
KD-8-67

Kabeldose KD-8-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 8-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.

Drehgeber KDA867
KDA-8-67

Kabeldose KDA-8-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 8-polig, IP67

Abgewinkelte Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Innengewinde M16 x 0.75

Drehgeber KDA867S
KDA-8-67-S

Kabeldose KDA-8-67-S:
Passend zu Drehgebern mit Steckerabgang SI/SH, 8-polig, IP67

Abgewinkelt Anschlussdose, schirmbar oder
konfektionierte Kabel mit abgewinkelter Anschlussdose, durchgängig geschirmt.

KD1267 Drehgeber Kabeldose
KD-12-67

Kabeldose KD-12-67:
Passend zu Drehgebern mit Steckerabgang S4/S5, S4R/S5R, 12-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.
Links- oder rechtsdrehend.

 STEP-Datei

KDA1267 Drehgeber Kabeldose
KDA-12-67

Kabeldose KDA-12-67:
Passend zu Drehgebern mit Steckerabgang S4/S5, S4R/S5R, 12-polig, IP67

Abgewinkelt Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Links- oder rechtsdrehend.
Buchseneinsatz beliebig montierbar.

KDSH1267 Drehgeber Kabeldose
KD-SH12-67

Kabeldose KD-SH12-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 12-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.

KD84015S DIZ Drehgeber Kabeldose
KD-8-40-15-S-DIZ

Kabeldose KD-8-40-15-S-DIZ:
Für Frequenzumrichter: Emotron

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 2-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S RST Drehgeber Kabeldose
KD-8-40-15-S-RST

Kabeldose KD-8-40-15-S-RST:
Für Frequenzumrichter: RST

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 2-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S SDR Drehgeber Kabeldose
KD-8-40-15-S-SDR

Kabeldose KD-8-40-15-S-SDR:
Für Steuerung: Schindler MX

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 2-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S CTF Drehgeber Kabeldose
KD-8-40-15-S-CTF

Kabeldose KD-8-40-15-S-CTF:
Für Frequenzumrichter: Control Techniques

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 3-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S KEB Drehgeber Kabeldose
KD-8-40-15-S-KEB

Kabeldose KD-8-40-15-S-KEB:
Für Frequenzumrichter: KEB

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 3-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S LOH Drehgeber Kabeldose
KD-8-40-15-S-LOH

Kabeldose KD-8-40-15-S-LOH:
Für Frequenzumrichter: Flender Loher Typ: Dynavert L

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 3-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S LIF Drehgeber Kabeldose
KD-8-40-15-S-LIF

Kabeldose KD-8-40-15-S-LIF:
Für Frequenzumrichter: Liftequip

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 9-polig, 2-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S ZIL Drehgeber Kabeldose
KD-8-40-15-S-ZIL

Kabeldose KD-8-40-15-S-ZIL:
Für Frequenzumrichter: Ziehl-Abegg

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 9-polig, 2-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

WDGDS10001
WDGDS10001

Drehmomentstütze WDGDS10001

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern.
Standardmäßig bei allen Hohlwellen- und Endhohlwellen-Drehgebern
(außer WDGA 36E) in benötigter Anzahl beigelegt.

WDGDS10004
WDGDS10004

Drehmomentstütze WDGDS10004

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer WDGA 36E).

WDGDS10007
WDGDS10007

Drehmomentstütze WDGDS10007

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer WDGA 36E).

WDGDS10008
WDGDS10008

Drehmomentstütze WDGDS10008

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer WDGA 36E).

WDGDS10009
WDGDS10009

Drehmomentstütze WDGDS10009

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer WDGA 36E).

WDGDS10012
WDGDS10012

Drehmomentstütze WDGDS10012

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer WDGA 36E).

WDGDS10011
WDGDS10011

Drehmomentstütze WDGDS10011

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer WDGA 36E).

Drehmomentstütze WDGDS10020 Torque support
WDGDS10020

Drehmomentstütze WDGDS10020

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern
(außer WDGA 36E, WDG 40E, WDG 100G).

Kai Nagel
Für technische Fragen
(Anwendungsberatung, Anpassungsentwicklung, inkrementale Drehgeberauswahl)
wenden Sie sich bitte an: Technische Anwendungsberatung inkrementale Drehgeber
Kai Nagel
Für kaufmännische Fragen und Angebote
wenden Sie sich bitte an: Vertriebsinnendienst (Deutschland)
Im deutschsprachigen Ausland
wenden Sie sich bitte an: Ihren Distributor
Sie wünschen ein Angebot oder möchten zurückgerufen werden. Anfrage
