WDGI 58E

Drehgeber inkremental, magnetisch,
Impulszahlen: bis 1024 I/U,
Endhohlwelle; Ø 58 mm

Welle: Ø 12 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm über Reduzierhülse;
Schutzart: IP67, am Welleneingang IP65,
Signalformen: Rechteck

DatenblattAllgemeine technische Daten inkrementale Drehgeber (PDF 472 kB)Technische Anwendungsberatung
Drehgeber WDGI58E
Highlights
  • Robuster Standard-Industrie-Endhohlwellendrehgeber
  • Aluminium-Druckgussgehäuse mit
    besonders umweltfreundlicher Pulverbeschichtung
  • Höchste mechanische und elektrische Sicherheit
  • Hohe Schutzart IP67, am Welleneingang IP65, hohe Störsicherheit
  • Optional: -40 °C bis +85 °C,
                   Druckausgleichsmembran
Produkt-Details
Flansch
Endhohlwelle
Impulszahl (Auflösung)
bis 1024 I/U
Gehäuse
Ø 58 mm
Aluminium-Druckguss, pulverbeschichtet
Welle
Ø 6 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 16 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 6,35 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 16 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 7 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 16 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 8 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 16 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 9,525 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 16 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 10 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 16 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 12 mm
Wellenlänge: L: 16 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
6000 min'-1
Ausgangsschaltung
HTL (TTL bei 5 VDC)
HTL, inv. (TTL/RS422 komp. bei 5 VDC)
Ausgabefrequenz
bis 1024 I/U, max. 200 kHz
Betriebsspannung
5 VDC bis 30 VDC
Eigenstromaufnahme: typ. 40 mA

Umweltdaten

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

das schließt ein EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz bis 2000 Hz)

Schock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Auslegung:

Gemäß DIN VDE 0160

Zolltarif-Informationen

Zolltarifnummer:

90318020

Ursprungsland:

Deutschland

Arbeitstemperatur
Steckerabgang: -40 °C bis +85 °C, Kabelabgang: -20 °C bis +80 °C (Option ACA: -40 °C bis +85 °C)
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65
BeschreibungABN inv. möglich
K3radial, Schirm offen
L3radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 K3, L3K3, L3
SchaltungN35M35
GNDWHWH
+UBBNBN
AGNGN
BYEYE
NGYGY
Frühwarnausgang--
A inv.-RD
B inv.-BK, (BU bei ACA)
N inv.-VT
SchirmLitzeLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

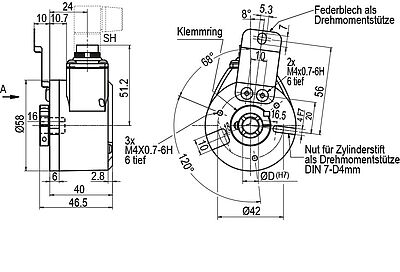

BeschreibungABN inv. möglich
SH5radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SH6radial, 6-polig, Stecker mit Gebergehäuse leitend verbunden-
SH8radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SH12radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SH5SH6SH8SH8SH12SH12
 5-polig6-polig8-polig8-polig12-polig12-polig
Steckerbild
SchaltungN35N35N35M35N35M35
GND1611K, LK, L
+UB2122M, BM, B
A3233EE
B4444HH
N5355CC
Frühwarnausgang------
A inv.---6-F
B inv.---7-A
N inv.---8-D
n. c.-56, 7, 8-A, D, F, G, JG, J
Schirm------
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

BeschreibungABN inv. möglich

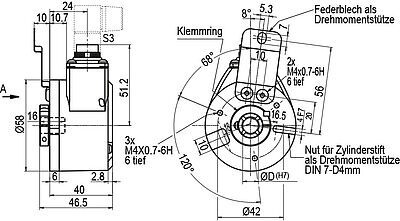

S3radial, 7-polig, Stecker mit Gebergehäuse leitend verbunden-
Anschlussbelegungen
S3
 7-polig
Steckerbild
SchaltungN35
GND1
+UB2
A3
B4
N5
Frühwarnausgang-
A inv.-
B inv.-
N inv.-
n. c.6, 7
Schirm-
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

BeschreibungABN inv. möglich
S5radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S5S5
 12-polig12-polig
Steckerbild
SchaltungN35M35
GND1010
+UB1212
A55
B88
N33
Frühwarnausgang--
A inv.-6
B inv.-1
N inv.-4
n. c.1, 2, 4, 6, 7, 9, 112, 7, 9, 11
Schirm--
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

BeschreibungABN inv. möglich
S5Rradial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S5RS5R
 12-polig12-polig
Steckerbild
SchaltungN35M35
GND1010
+UB1212
A55
B88
N33
Frühwarnausgang--
A inv.-6
B inv.-1
N inv.-4
n. c.1, 2, 4, 6, 7, 9, 112, 7, 9, 11
Schirm--
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

BeschreibungABN inv. möglich
SC4radial, 4-polig, Stecker mit Gebergehäuse leitend verbunden-
SC5radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SC8radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SC12radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SC4SC5SC8SC8SC12SC12
 4-polig5-polig8-polig8-polig12-polig12-polig
Steckerbild
SchaltungN35N35N35M35N35M35
GND331133
+UB112211
A243344
B424466
N-55588
Frühwarnausgang------
A inv.---6-9
B inv.---7-7
N inv.---8-10
n. c.--6, 7, 8-2, 5, 7, 9, 10, 11, 122, 5, 11, 12
Schirm------
bis 1024 I/U
Betriebsspannung VDC
5 - 30 VDC
Betriebsstrom
typ. 40 mA
Signalform
rechteck
Ausgangsschaltung
HTL, inv. (TTL/RS422 komp. bei 5 VDC)
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 10 % UB
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
5 - 30 VDC
Betriebsstrom
typ. 40 mA
Signalform
rechteck
Ausgangsschaltung
HTL (TTL bei 5 VDC)
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 10 % UB
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
nein
Der Drehgeber WDGI 58E mit den Ausgangsschaltungen M35, N35 ist auch mit dem erweiterten Temperaturbereich -40 °C bis +85 °C (gemessen am Flansch) lieferbar.

Der Drehgeber WDGI 58E ist optional auch mit einer Druckausgleichsmembran erhältlich. Diese verhindert das Eindringen von Wasser in das Drehgebergehäuse bei hoher Luftfeuchtigkeit.
Schutzart bis IP67, Temperaturbereich und Salznebelbeständigkeit bleiben erhalten. Chemikalien- und Lösemittelbeständig nach DIN EN ISO2812-1.

Der Drehgeber WDGI 58E ist auch mit mehr als 2 m Kabel erhältlich. Die max. Kabellänge ist abhängig von der Betriebsspannung und der Frequenz; siehe 'Allgemeine technische Daten'
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
