Wachendorff Automation Drehgeber : Drehgeber absolut: absolut CAN SAE J1939, absolut Multiturn, absolut Singleturn, Endhohlwelle WDGA58E

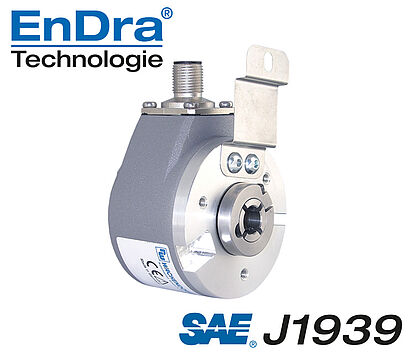

WDGA 58E CAN SAE J1939

Drehgeber absolut, magnetisch, CAN SAE J1939 WDGA 58E,
Endhohlwelle;
Gehäuse: Ø 58 mm

16/32-bit Single-/Multiturn;
Endhohlwelle: Ø 12, 14 oder 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm über Reduzierhülse;

Datenblatt Technische Anwendungsberatung

Produktdaten

Highlights

EnDra^®-Multiturn Technolgie: Wartungsfrei und umweltschonend
CAN SAE J1939 Protokoll
Zukunftsweisende Technologie mit 32 Bit Prozessor

Produkt-Details

Flansch

Endhohlwelle

Gehäuse

Ø 58 mm

Aluminium-Druckguss, pulverbeschichtet; integrierte magnetische Schirmung

Auflösung

Singleturn Auflösung

65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 32 Bit

Welle

Ø 6 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 6,35 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 7 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 8 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 9,525 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 10 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 12 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 14 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 15 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Max. Betriebsdrehzahl

6000 min'-1

Betriebsspannung

4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W

Arbeitstemperatur

-40 °C bis +85 °C

Lagertemperatur

-40 °C bis +100 °C

Schutzart

Gehäuse: IP65, IP67, Welleneingang: IP65; Kabelabgang L1: IP40

Zeichnungen + STEP-Dateien

Steckerabgang, M12x1, radial, CC5, 5-polig

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CC5	radial, 5-polig, Schirm mit Gebergehäuse leitend verbunden

Anschlussbelegungen


+UB	2
GND	3
CANHigh	4
CANLow	5
CANGND/Schirm	1

Kabel, L3 radial mit 2 m Kabel

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L3	radial, Schirm mit Gebergehäuse leitend verbunden

Anschlussbelegungen

+UB	BN
GND	WH
CANHigh	GN
CANLow	YE
CANGND/Schirm	Schirm
