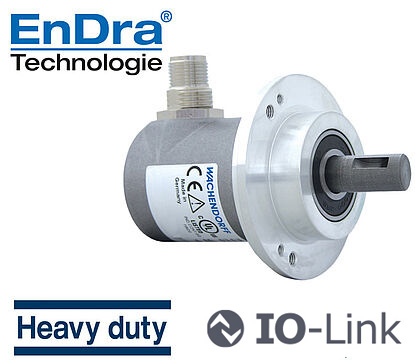

Drehgeber absolut, magnetisch, IO-Link WDGA 58D,
Vollwelle, Klemmflansch;
Gehäuse: Ø 58 mm
16/43-bit Single-/Multiturn;
Vollwelle: Ø 12 mm;
Höchste Lagerlasten: radial 500 N, axial 500 N;
Geräteprofil Smart Sensor Profile (SSP);
Binär-Code
- EnDra®: Wartungsfrei und umweltschonend
- IO-Link, Single- und Multiturn
- Geräteprofil Smart Sensor Profile (SSP)
- Single-/Multiturn (max. 16 bit / 43 bit)
- Zukunftsweisende Technologie mit 32 Bit Prozessor
- Farb-LED als Anzeige von Betriebszustand und Fehlermeldung
- Überwachung der Versorgungsspannung
- Nockenschalter für Position und Geschwindigkeit mit Hysterese
- Höchste Lagerlasten bis 500 N radial, 500 N axial
65.536 Schritte/360° (16 Bit)
Multiturn Auflösungbis zu 43 Bit.
Wellenlänge: L: 25 mm
Max. Wellenbelastung radial: 500 N
Max. Wellenbelastung axial: 500 N
Eigenstromaufnahme: typ. 20 mA
Leistungsaufnahme: max. 0,5 W
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
Beschreibung | |
---|---|
IB5 | axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

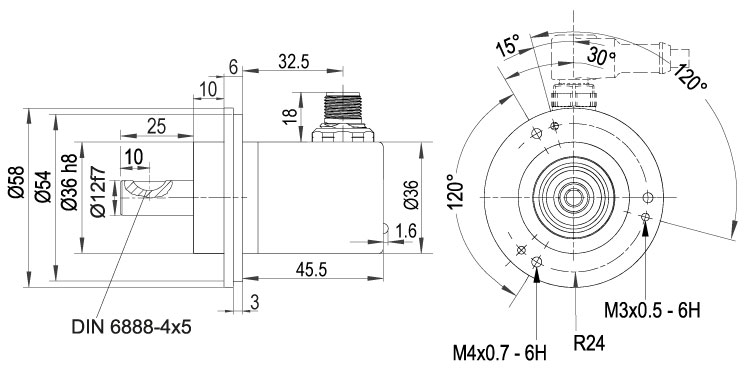

Beschreibung | |
---|---|
IC5 | radial, 5-polig, Schirm mit Gebergehäuse leitend verbunden |
- Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 Bit)
- Zukunftsweisende Technologie mit 32 Bit Prozessor
- Höchste Lagerlasten, IP67
- EnDra®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
- QuattroMag® Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°
- Inkrementale und absolute Drehgeber
- Digitale Schachtkopierung
- Eigene Entwicklung und Herstellung
- Motorfeedback
- Messsysteme
Montagewinkel MW58B
passend für inkrementale Drehgeber WDGI 58B, 58K, 58D, 58N, WDG 58T und
absolute Drehgeber WDGA 58B, WDGA 58D.
Quadratflansch QF58B
passend für inkrementale Drehgeber WDGI 58B, 58K, 58D, 58N, WDG 58T und
absolute Drehgeber WDGA 58B, WDGA 58D.
Quadratflansch WDGQF58B04
passend für inkrementale Drehgeber WDGI 58B, 58K, 58D, 58N, WDG 58T und
absolute Drehgeber WDGA 58B, WDGA 58D.
Spannexzenter SP-3-00
passend für inkrementale Drehgeber WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B und absolute Drehgeber WDGA 36A, WDGA 58A, WDGA 58B.
Wendelkupplung WK24
für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
Balgkupplung BK29
für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm*.
Max. Wellenversatz radial: ± 0,25 mm oder ± 0,30 mm*
Drehfedersteife: 150 Nm/rad oder 130 Nm/rad*
Doppelschlaufenkupplung DSK38
für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.
Doppelschlaufenkupplung DSK48
für Drehgeber mit Wellen Ø 10 mm, 12 mm oder 14 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.
Federarm für Drehgebertypen
58B, 58D, 58K, 58N und 58T
zur Längenerfassung
Federarm für Drehgebertypen
58B, 58D, 58K, 58N und 58T
zur Längenerfassung
STEP download WDGMA51052_01
STEP download WDGMA51052_02
STEP download WDGMA51052_03
Federarm für Drehgebertypen
58B, 58D, 58K, 58N und 58T
zur Längenerfassung
STEP download WDGMA10000_A
STEP download WDGMA10000_B
STEP download WDGMA10000_C
Linear-Ausgleich-Drehgeberhalter für Drehgebertypen 58B, 58D, 58K, 58N und 58T
zur Längenerfassung
Messräder MRA200KR
Umfang 200 mm,
Belag: Kreuzrändel
Einsatzgebiete: Pappe, Holz, Textilien, Gummi, weicher Kunststoff.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm.
Messräder MRA200KH
Umfang 200 mm,
Belag: Kunststoff (Polyurethan, glatt)
Einsatzgebiete: gefettete Metalle, Stahlprofile, lackierte Oberflächen, Kunststoffe, Papier, Pappe, Holz, Textilien, Draht, Leder.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm.
Messräder MRA200NG
Umfang 200 mm,
Belag: Kunststoff (Polyurethan, genoppt)
Einsatzgebiete: grobe Textilien, Teppich, Kabelmessung, Vlies, Papier, Pappe, Holz, Kunststoffe.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm.
Messräder MRA200KG
Umfang 200 mm,
Belag: Kunststoff (Polyurethan, geriffelt)
Einsatzgebiete: Metall ungefettet, lackierte Oberfl., Kunststoffe, Papier, Pappe, Holz, Textilien, Glas, Bodenbeläge.
Für Drehgeber mit Wellen Ø 6 mm, Ø 10 mm oder Ø 12 mm
Messräder MRA500KR
Umfang 500 mm,
Belag: Kreuzrändel
Einsatzgebiete: Pappe, Holz, Textilien, Gummi, weicher Kunststoff.
Für Drehgeber mit Wellen Ø 10 mm oder Ø 12 mm.
Messräder MRA500KH
Umfang 500 mm,
Belag: Kunststoff (Polyurethan, glatt)
Einsatzgebiete: gefettete Metalle, Stahlprofile, lackierte Oberflächen, Kunststoffe, Papier, Pappe, Holz, Textilien, Draht, Leder.
Für Drehgeber mit Wellen Ø 10 mm oder Ø 12 mm.
Messräder MRA500NG
Umfang 500 mm,
Belag: Kunststoff (Polyurethan, genoppt)
Einsatzgebiete: grobe Textilien, Teppich, Kabelmessung, Vlies, Papier, Pappe, Holz, Kunststoffe.
Für Drehgeber mit Wellen Ø 10 mm oder Ø 12 mm.
Messräder MRA500KG
Umfang 500 mm,
Belag: Kunststoff (Polyurethan, geriffelt)
Einsatzgebiete: Metall ungefettet, lackierte Oberfl., Kunststoffe, Papier, Pappe, Holz, Textilien, Glas, Bodenbeläge.
Für Drehgeber mit Wellen Ø 10 mm oder Ø 12 mm.
