WDGA 58V CANopen

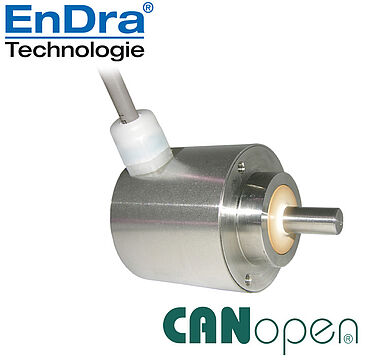

Drehgeber absolut, magnetisch, CANopen WDGA 58V,
Speziell für die Lebensmittelbranche
Säuren- und Laugenbeständig

Hochdruck-/Dampfstrahlreinigung
Vollwelle, Klemmflansch;
Gehäuse: Ø 58 mm

16/43-bit Single-/Multiturn;
Vollwelle: Ø 10 mm;
Kommunikationsprofil CiA 301;
Geräteprofil CiA 406 V3.2 class C2;
Binär-Code

Datenblatt Allgemeine technische Daten absolute Drehgeber CANopen (PDF 234 kB) Technische Anwendungsberatung
Drehgeber WDGA58VCAN
Highlights
  • Salznebeltest nach DIN EN 60068-2-11
  • Schutzart IP67 + IP69k (Hochdruck-/ Dampfstrahl-Reinigung)
  • EnDra®: Wartungsfrei und umweltschonend
  • CANopen, Single- und Multiturn
  • Kommunikationsprofil CiA 301
  • Geräteprofil CiA 406
  • Single-/Multiturn (max. 16 bit/43 bit)
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
Produkt-Details
Flansch
Klemmflansch
Gehäuse
Ø 58 mm
Edelstahl, V4A
Auflösung
Singleturn Auflösung

65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 32 Bit mit high precision value bis zu 43 Bit.

Welle
Ø 10 mm
Wellenlänge: L: 18 mm
Max. Wellenbelastung radial: 100 N
Max. Wellenbelastung axial: 100 N
Max. Betriebsdrehzahl
3600 min'-1
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
Arbeitstemperatur
-20 °C bis +80 °C
Lagertemperatur
-20 °C bis +80 °C
Schutzart
IP67+IP69K rundum
Hinweis

Konfigurationssoftware
 Software-Download

Handbuch WDGA CANopen
 Handbuch WDGA CANopen

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UBBN
GNDOG
CANHighGN
CANLowYE
CANGND/SchirmSchirm
Allgemeine technische Daten und Sicherheitshinweise absolute Drehgeber WDGA CANopen
Allgemeine technische Daten und Sicherheitshinweise absolute Drehgeber WDGA CANopen

Handout Magnetische Absolutgeber WDGA
Handout Magnetische Absolutgeber WDGA

  • Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 Bit)
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • Höchste Lagerlasten, IP67
  • EnDra®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
  • QuattroMag® Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°

Kurz-Katalog Drehgeber und Systeme
Kurz-Katalog Drehgeber und Systeme

  • Inkrementale und absolute Drehgeber
  • Digitale Schachtkopierung
  • Eigene Entwicklung und Herstellung
  • Motorfeedback
  • Messsysteme

HALT Test
Der HALT-Test

entwicklungsbegleitende Prüfungen für höchste Zuverlässigkeit

Bahnverarbeitende Industrie
Bahnverarbeitende Industrie

Qualitätssicherung im laufenden Prozess

Lieferzeiten und Service der Wachendorff Automation GmbH & Co. KG
Lieferzeiten und Service

der Wachendorff Automation GmbH & Co. KG

Handbuch WDGA CANopen
Handbuch WDGA CANopen

Montageanleitung absolute Drehgeber WDGA CANopen
Montageanleitung absolute Drehgeber WDGA CANopen, CANopen LIFT

Technical Note deutsch
Technical Note WDGA CANopen

deutsch

Technical Note english
Technical Note WDGA CANopen

english

EDS File Singleturn
EDS Datei

EDS-Datei für absolute Drehgeber WDGA Singleturn, CANopen.

Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.

EDS-Datei für absolute Drehgeber WDGA Multiturn, CANopen
EDS-Datei

EDS-Datei für absolute Drehgeber WDGA Multiturn, CANopen.

Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.

ECOLAB Bescheinigung für Materialbeständigkeitstest
ECOLAB - Bescheinigung für Materialbeständigkeitstest

mit den Reinigungs-/Desinfektionsmitteln P3-topactive DES, P3-topax 19, P3-topax 56, P3-topax 66 und P3-topax 91 sowie demineraliertem Wasser als Nullwert.

UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI
UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

EC Konformitätserklärung Drehgeber : EC declaration of conformity encoder
EU - Konformitätserklärung Absolutdrehgeber WDGA 2.0 CAN/SSI

für den Geschäftsbereich Wachendorff Automation GmbH & Co. KG.

UL-Zertifikate
UL-Zertifikate

für Produkte der Wachendorff Automation GmbH & Co. KG

REACH-Verordnung der EU
REACH- und RoHS-Verordnung der EU

Informationen

ISO Zertifikat DIN EN 9001:2015
ISO Zertifikat DIN EN 9001:2015

BGZ0000KIT-ZVK

Starterkit CANopen

für absoluten Drehgeber WDGA

CANUSBANALYZER Drehgeber Absolut CANopen
CANUSBANALYZER

PEAK CAN-USB-Analyzer

für absoluten Drehgeber WDGA

Der Drehgeber WDGA 58V CANopen ist auch mit fest eingebautem 120 Ohm Endwiderstand lieferbar.
