WDGA 58E CANopen LIFT galv. getrennt

Drehgeber absolut, magnetisch, CANopen LIFT WDGA 58E
Galvanisch getrennt;
Anschluss: Stecker
Endhohlwelle;
Gehäuse: Ø 58 mm

16/32-bit Single-/Multiturn;
Endhohlwelle: Ø 12, 14 oder 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm über Reduzierhülse;
Kommunikationsprofil CiA 301;
Applikationsprofil CANopen LIFT CiA 417;
Binär-Code

Datenblatt Allgemeine technische Daten absolute Drehgeber CANopen (PDF 234 kB) Technische Anwendungsberatung
Drehgeber WDGA58E CANLIFT galv
Highlights
  • EnDra®: Wartungsfrei und umweltschonend
  • CANopen LIFT, Single- und Multiturn
  • Kommunikationsprofil CiA 301
  • Applikationsprofil CANopen LIFT CiA 417
  • Single-/Multiturn (max. 16 bit / 32 bit)
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • 2-Farb-LED als Anzeige von Betriebszustand und Fehlermeldung nach CiA 303-3
Produkt-Details
Flansch
Endhohlwelle
Gehäuse
Ø 58 mm
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung

65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 32 Bit

Welle
Ø 6 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 6,35 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 7 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 8 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 9,525 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 10 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 12 mm
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 14 mm
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 15 mm
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
6000 min'-1
Betriebsspannung
10 VDC bis 32 VDC
Eigenstromaufnahme: typ. 100 mA
Leistungsaufnahme: max. 1 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67; Welleneingang: IP65
Hinweis

Konfigurationssoftware
 Software-Download

Handbuch WDGA CANopen
 Handbuch WDGA CANopen

Beschreibung

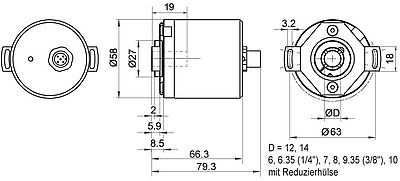

CB5 axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
Beschreibung

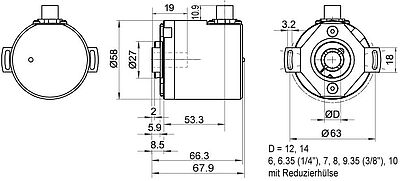

CC5 radial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
Beschreibung
DB5 axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
BuchseM12x1, 5-polig
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
SteckerM12x1, 5-polig
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
Beschreibung

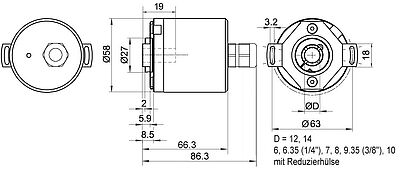

L2 axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UBBN
GNDWH
CANHighGN
CANLowYE
CANGND/SchirmSchirm
Beschreibung
L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UBBN
GNDWH
CANHighGN
CANLowYE
CANGND/SchirmSchirm
Allgemeine technische Daten und Sicherheitshinweise absolute Drehgeber WDGA CANopen
Allgemeine technische Daten und Sicherheitshinweise absolute Drehgeber WDGA CANopen

Handout Magnetische Absolutgeber WDGA
Handout Magnetische Absolutgeber WDGA

  • Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 Bit)
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • Höchste Lagerlasten, IP67
  • EnDra®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
  • QuattroMag® Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°

Kurz-Katalog Drehgeber und Systeme
Kurz-Katalog Drehgeber und Systeme

  • Inkrementale und absolute Drehgeber
  • Digitale Schachtkopierung
  • Eigene Entwicklung und Herstellung
  • Motorfeedback
  • Messsysteme

HALT Test
Der HALT-Test

entwicklungsbegleitende Prüfungen für höchste Zuverlässigkeit

Lieferzeiten und Service der Wachendorff Automation GmbH & Co. KG
Lieferzeiten und Service

der Wachendorff Automation GmbH & Co. KG

Handbuch WDGA CANopen
Handbuch WDGA CANopen

Montageanleitung absolute Drehgeber WDGA CANopen galvanisch getrennt
Montageanleitung absolute Drehgeber WDGA CANopen galvanisch getrennt, CANopen LIFT galv. getr.

EC Konformitätserklärung Drehgeber : EC declaration of conformity encoder
EU - Konformitätserklärung Absolutdrehgeber WDGA 2.0 CAN/SSI

für den Geschäftsbereich Wachendorff Automation GmbH & Co. KG.

UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI
UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

UL-Zertifikate
UL-Zertifikate

für Produkte der Wachendorff Automation GmbH & Co. KG

REACH-Verordnung der EU
REACH- und RoHS-Verordnung der EU

Informationen

ISO Zertifikat DIN EN 9001:2015
ISO Zertifikat DIN EN 9001:2015

CANUSBANALYZER Drehgeber Absolut CANopen
CANUSBANALYZER

PEAK CAN-USB-Analyzer

für absoluten Drehgeber WDGA

KIS567 Drehgeber Kabeldose
KIS-5-67

Selbstkonfektionierbarer Stecker KIS-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67

Gerader Anschlussstecker

 STEP-Datei

KISA567 Drehgeber Kabeldose
KISA-5-67

Selbstkonfektionerbarer Stecker KISA-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67

Abgewinkelter Anschlussstecker

KID567 Drehgeber Kabeldose
KID-5-67

Selbstkonfektionierbare Kabeldose KID-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67

Gerade Anschlussdose

KIDA567 Drehgeber Kabeldose
KIDA-5-67

Selbstkonfektionierbare Kabeldose KIDA-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67

Abgewinkelte Anschlussdose

CVKA567 Drehgeber Kabeldose
CVKA-5-67

Stichleitung / Busleitung, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.

Stecker abgewinkelt - Kabel - Buchse abgewinkelt

CVK567 Drehgeber Kabeldose
CVK-5-67

Stichleitung / Busleitung, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.

Stecker gerade - Kabel - Buchse gerade

CTA216701 Drehgeber Kabeldose
CTA-21-67-01

2-fach Verteilersystem, T-Verbindungsstück, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.

2 Buchsen, 1 Stecker

CYA216701 Drehgeber Kabeldose
CYA-21-67-01

2-fach Verteilersystem, Y-Verbindungsstück, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.

2 Buchsen, 1 Stecker

CEW12067S Drehgeber Kabeldose
CEW-120-67-S

Endwiderstand 120 Ohm, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.

Stecker

CEW12067B Drehgeber Kabeldose
CEW-120-67-B

Endwiderstand 120 Ohm, M12 x 1
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.

Buchse

WDGDS10019
WDGDS10019

Drehmomentstütze WDGDS10019

für Hohlwellen-Drehgeber WDGI 58H und Endhohlwellen-Drehgeber WDGI 58E und WDGA 58E.

WDGWA10M06 Drehgeber encoder Wellenadapter shaft adapter
WDGWA10M06

Wellenadapter M6 WDGWA10M06

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M6.

WDGWA10M08 Drehgeber Wellenadapter
WDGWA10M08

Wellenadapter M8 WDGWA10M08

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M8.

WDGWA10M10 Drehgeber Wellenadapter
WDGWA10M10

Wellenadapter M10 WDGWA10M10

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M10.

WDGWA10M12 Drehgeber Wellenadapter
WDGWA10M12

Wellenadapter M12 WDGWA10M12

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M12.

STEP-Datei: WDGWA10M12.stp

WDGWA10M14 Drehgeber Wellenadapter
WDGWA10M14

Wellenadapter M14 WDGWA10M14

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M14.

WDGWA10M16 Drehgeber Wellenadapter
WDGWA10M16

Wellenadapter M16 WDGWA10M16

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M16.

STEP-Datei: WDGWA10M16.stp

WDGWA10M20 Drehgeber Wellenadapter
WDGWA10M20

Wellenadpater M20 WDGWA10M20

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M20.

WDGHA12XX Reduzierhuelse Drehgeber
WDGHA12

Reduzierhülsen für Hohlwelle Ø 12 mm

für Hohlwellendrehgeber WDGI 58H und
Endhohlwellendrehgeber WDGI 58E, WDGA 58E.

Der Drehgeber WDGA 58E CANopen LIFT galv. ist auch mit fest eingebautem 120 Ohm Endwiderstand lieferbar.
