Drehgeber absolut, magnetisch, PROFIBUS-DP WDGA 58E
Anschluss: Stecker
Endhohlwelle
Gehäuse: Ø 58 mm

14/39-bit Single-/Multiturn
Endhohlwelle: Ø 12 mm, 14 mm oder 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm über Reduzierhülse;
Protokoll: PROFIBUS-DPV0/V2
Geräteprofil: umschaltbar, Class 1, 2, 3, 4
Line-Driver: nach RS485, galvanisch getrennt

Datenblatt Technische Anwendungsberatung

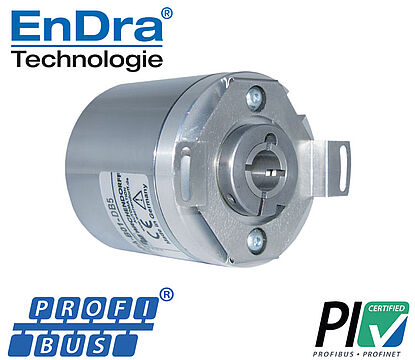

Drehgeber WDGA58E PROFIBUS-Stecke
Highlights
  • EnDra®: Wartungsfrei und umweltschonend
  • PROFIBUS-DP, Single- und Multiturn
  • Single-/Multiturn (max. 14 bit/39 bit)
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • 2 Farb-Duo-LED´s als Anzeige von Betriebszustand und Buszustand
  • Geräteprofil: umschaltbar, Class 1, 2, 3, 4
Produkt-Details
Flansch
Endhohlwelle
Gehäuse
Ø 58 mm
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung

bis zu 16.384 Schritte/360° (14 Bit)

Multiturn Auflösung

bis zu 39 Bit

Welle
Ø 6 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 6,35 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 7 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 8 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 9,525 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 10 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 12 mm
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 14 mm
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 15 mm
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
6000 min'-1
Betriebsspannung
10 VDC bis 32 VDC
Eigenstromaufnahme: typ. 100 mA (24 VDC)
Leistungsaufnahme: max. 2,5 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67; Welleneingang: IP65
Hinweis

Konfigurationssoftware
 Software-Download


Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
DB4 axial, 1x M8, 4-polig; 1x M12, 5-polig; 1x M12, 4-polig,
Anschlussbelegungen
Stecker (A)M8x1, 4-polig
+UB1
n. c.2
GND3
GND4
Buchse (B)M12x1, 5-polig, B-codiert
BUSOUT
5 V DP1
A2
GND DP3
B4
n. c.5
Stecker (C)M12x1, 4-polig, B-codiert
BUSIN
n. c.1
A2
n. c.3
B4
