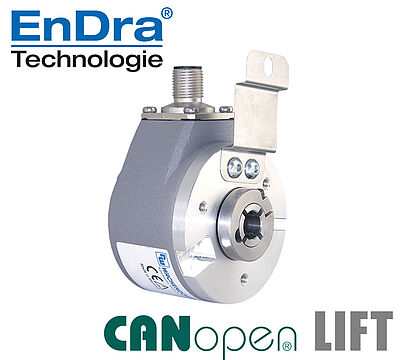

WDGA 58E CANopen LIFT

Drehgeber absolut, magnetisch,
CANopen LIFT WDGA 58E,
Endhohlwelle; Gehäuse: Ø 58 mm

16/32 Single-/Multiturn;
Endhohlwelle: Ø 12 oder 14 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm über Reduzierhülse;
Kommunikationsprofil CiA 301;
CiA 417 V2.0;
Binär-Code

Datenblatt Allgemein technische Daten absolute Drehgeber CANopen (PDF 556 kB) Technische Anwendungsberatung
Drehgeber WDGA58ECANLIFT
Highlights
  • EnDra®: Wartungsfrei und umweltschonend
  • CANopen LIFT, Single- und Multiturn
  • Kommunikationsprofil CiA 301
  • Applikationsprofil CANopen LIFT CiA 417
  • Single-/Multiturn (max. 16 bit / 32 bit)
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
Produkt-Details
Flansch
Endhohlwelle
Gehäuse
Ø 58 mm
Aluminium-Druckguss, pulverbeschichtet; integrierte magnetische Schirmung
Auflösung
Singleturn Auflösung

65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 32 Bit

Welle
Ø 6 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 6,35 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 7 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 8 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 9,525 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 10 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 12 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 14 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
6000 min'-1
Betriebsspannung
10 VDC bis 32 VDC
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67; Welleneingang: IP65
Hinweis

Konfigurationssoftware
 Software-Download

Handbuch WDGA CANopen
 Handbuch WDGA CANopen

STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CC5 radial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
WDG043ACOM
WDG043ACOM

CAN-Bus Anzeige / und Vorwahlschalter

Die Anzeigegeräte WDG043ACOM dienen zur Anzeige einzelner Parameter oder Prozessdaten in Anlagen, die über einen CAN-Bus vernetzt sind
(z. B. Anzeige und Vorgabe von Drehzahlwerten).

CANUSBANALYZER Drehgeber Absolut CANopen
CANUSBANALYZER

PEAK CAN-USB-Analyzer

für absoluten Drehgeber WDGA

HD67216 CAN-Analyzer
HD67216

ADF CAN-Analyzer

für absoluten Drehgeber WDGA

HD67117 can-repeater-canopen
HD67117

CAN Repeater, CAN 2.0A & CANopen

Schnittstellen: 2x CAN 2.0

HD67121 bridge-canopen
HD67121

Bridge CANopen zu CANopen

Schnittstellen: 1 x CAN 2.0, 1 x RS485, 1 x RS232C

HD67117 repeater-glasfaser-canopen
HD67117F

CAN 2.0A & CANopen Bus Repeater mit Glasfaseranschluss

Schnittstellen: 1x CAN, 1x RS232 (ohne Funktion), 1x Glasfaser

KIS567 Drehgeber Kabeldose
KIS-5-67

Selbstkonfektionierbarer Stecker KIS-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67

Gerader Anschlussstecker

 STEP-Datei

KISA567 Drehgeber Kabeldose
KISA-5-67

Selbstkonfektionerbarer Stecker KISA-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67

Abgewinkelter Anschlussstecker

KID567 Drehgeber Kabeldose
KID-5-67

Selbstkonfektionierbare Kabeldose KID-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67

Gerade Anschlussdose

KIDA567 Drehgeber Kabeldose
KIDA-5-67

Selbstkonfektionierbare Kabeldose KIDA-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67

Abgewinkelte Anschlussdose

CVKA567 Drehgeber Kabeldose
CVKA-5-67

Stichleitung / Busleitung, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.

Stecker abgewinkelt - Kabel - Buchse abgewinkelt

CVK567 Drehgeber Kabeldose
CVK-5-67

Stichleitung / Busleitung, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.

Stecker gerade - Kabel - Buchse gerade

CTA216701 Drehgeber Kabeldose
CTA-21-67-01

2-fach Verteilersystem, T-Verbindungsstück, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.

2 Buchsen, 1 Stecker

CYA216701 Drehgeber Kabeldose
CYA-21-67-01

2-fach Verteilersystem, Y-Verbindungsstück, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.

2 Buchsen, 1 Stecker

CEW12067S Drehgeber Kabeldose
CEW-120-67-S

Endwiderstand 120 Ohm, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.

Stecker

CEW12067B Drehgeber Kabeldose
CEW-120-67-B

Endwiderstand 120 Ohm, M12 x 1
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.

Buchse

WDGDS10005 Drehgeber Kunststoffmitnehmer
WDGDS10005

Kunststoffmitnehmer WDGDS10005

passend für inkrementale Drehgeber WDGI 58H, WDGI 58E
und absolute Drehgeber WDGA 58E
(CANopen, CANopen LIFT, CAN SAE J199, SSI, RS485).

WDGWA10M08 Drehgeber Wellenadapter
WDGWA10M08

Wellenadapter M8 WDGWA10M08

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M8.

WDGWA10M10 Drehgeber Wellenadapter
WDGWA10M10

Wellenadapter M10 WDGWA10M10

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M10.

WDGWA10M12 Drehgeber Wellenadapter
WDGWA10M12

Wellenadapter M12 WDGWA10M12

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M12.

WDGWA10M14 Drehgeber Wellenadapter
WDGWA10M14

Wellenadapter M14 WDGWA10M14

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M14.

WDGWA10M16 Drehgeber Wellenadapter
WDGWA10M16

Wellenadapter M16 WDGWA10M16

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M16.

WDGWA10M20 Drehgeber Wellenadapter
WDGWA10M20

Wellenadpater M20 WDGWA10M20

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M20.

WDGHA12XX Reduzierhuelse Drehgeber
WDGHA12

Reduzierhülsen für Hohlwelle Ø 12 mm

für Hohlwellendrehgeber WDGI 58H und
Endhohlwellendrehgeber WDGI 58E, WDGA 58E.

Drehgeber-Spezifikationen allgemein

Absolute Drehgeber-Spezifikationen

Elektrischer Anschluss

Kabelabgang
Steckerabgang
Anschlusshaube
