WDGN 36E

Über Smartphone (NFC) konfigurierbarer Drehgeber WDGN 36E
inkremental, magnetisch,
Endhohlwelle: Ø 36 mm

Endhohlwelle: Ø 12, 14 oder 15 mm;
Ø 8, 10 mm über Reduzierhülse;
Impulszahlen bis 16384 I/U und HTL/TTL über NFC konfigurierbar,
Signalform: Rechteck

Datenblatt Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber WDGN (PDF 813 kB) Technische Anwendungsberatung
NFC - Drehgeber - encoder radial WDGN 36E
Highlights
  • Durch hochwertige Elektronik jede beliebige Impulszahl bis 16384 über NFC konfigurierbar
  • HTL/TTL über NFC konfigurierbar
  • Schutzart IP67, am Welleneingang IP65
  • Hohe Ausgabefrequenz bis zu 1 MHz
  • Verpol- und Kurzschlussschutz bei 4,75 VDC bis 32 VDC
Produkt-Details
Flansch
Endhohlwelle
Impulszahl (Auflösung)
1 I/U bis 16384 I/U
Gehäuse
Ø 36 mm
Edelstahl, NFC-Haube: Thermoplastisches Polyamid
Welle
Ø 8 mm
Hinweis: über Reduzierhülse
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 10 mm
Hinweis: über Reduzierhülse
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 12 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 14 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 15 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
12000 min'-1
Ausgangsschaltung
HTL
HTL, inv.
TTL
TTL, RS422 kompatibel, inv.
Ausgabefrequenz
HTL bis 16384 I/U, max. 600 kHz
TTL bis 16384 I/U, max. 1 MHz
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 80 mA

Nullimpuls setzen:

Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND

Über NFC konfiguierbar:

BASIC: (BAS)

Kanäle:

ABN und invertierte

HTL / TTL

frei wählbar

Impulse / Umdrehung:

1 I/U bis 16384 I/U frei wählbar

Advanced (ADV):

Kanäle:

4 Kanäle konfigurierbar + inv. Signale (ABN möglich)

HTL / TTL:

frei wählbar

Impulse / Umdrehung:

1 I/U bis 16384 I/U frei wählbar

Anzahl Impulse für jeden Kanal:

individuell wählbar

Nullimpuls setzen:

ja

Impulsbreite und -position:

Breite und Position einstellbar

Umweltdaten

Störfestigkeit:

ESD (DIN EN 61000-4-2):

8 kV

EMV:
(DIN EN 61000-4-3):

10 V/m

Burst (DIN EN 61000-4-4):

2 kV

HF-Felder
(DIN EN 61000-4-6):

10 V

Surge (DIN EN 61000-4-5):

2 kV

Funkstörung:

Gemäß DIN EN 55011

NFC:

EMV:

Gemäß ETSI EN 301 489

RED:

Gemäß ETSI EN 300 330

Elektrische Sicherheit:

Gemäß DIN EN 61010-1, UL 61010-1,  CSA C22.0 No. 61010-1-12

Vibration:
(DIN EN 60068-2-6)

300 m/s2 (10 Hz bis 2000 Hz)

Schock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Auslegung:

Gemäß DIN VDE 0160

Zolltarif-Informationen

Zolltarifnummer:

90318020

Ursprungsland:

Deutschland

Arbeitstemperatur
Steckerabgang: -40 °C bis +85 °C, Kabelabgang: -20 °C bis +80 °C
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65; Kabelabgang K1: IP40
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
L2 axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 L2
SchaltungBAS
GNDWH
+UBBN
AGN
BYE
NGY
A inv.RD
B inv.BK
N inv.VT
SchirmLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
L2 axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 L2
SchaltungADV
GNDWH
+UBBN
CH1GN
CH2YE
CH3GY
CH4GYPK
SETPK
CH1 inv.RD
CH2 inv.BK
CH3 inv.VT
CH4 inv.RDBU
SchirmLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

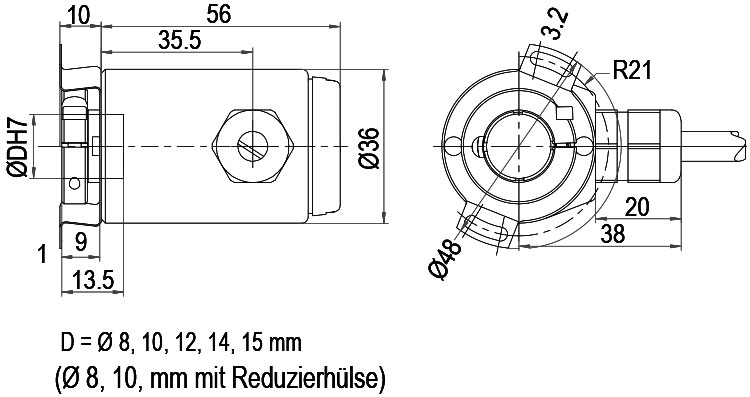

L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 L3
SchaltungBAS
GNDWH
+UBBN
AGN
BYE
NGY
A inv.RD
B inv.BK
N inv.VT
SchirmLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 L3
SchaltungADV
GNDWH
+UBBN
CH1GN
CH2YE
CH3GY
CH4GYPK
SETPK
CH1 inv.RD
CH2 inv.BK
CH3 inv.VT
CH4 inv.RDBU
SchirmLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
K1 radial, Schirm offen (IP40)
Anschlussbelegungen
 K1
SchaltungBAS
GNDWH
+UBBN
AGN
BYE
NGY
A inv.RD
B inv.BK
N inv.VT
SchirmLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
K1 radial, Schirm offen (IP40)
Anschlussbelegungen
 K1
SchaltungADV
GNDWH
+UBBN
CH1GN
CH2YE
CH3GY
CH4GYPK
SETPK
CH1 inv.RD
CH2 inv.BK
CH3 inv.VT
CH4 inv.RDBU
SchirmLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

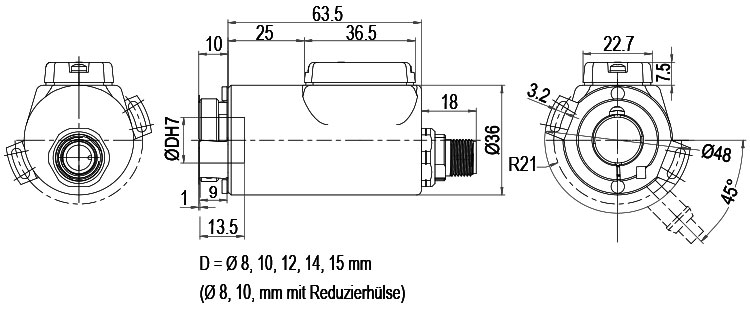

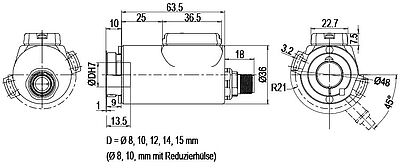

SB8 axial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SB8
 8-polig
Steckerbild
SchaltungBAS
GND1
+UB2
A3
B4
N5
A inv.6
B inv.7
N inv.8
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
SB12 axial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SB12
 12-polig
Steckerbild
SchaltungADV
GND3
+UB1
CH14
CH26
CH38
CH411
SET5
CH1 inv.9
CH2 inv.7
CH3 inv.10
CH4 inv.12
n. c.2
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
SC8 radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SC8
 8-polig
Steckerbild
SchaltungBAS
GND1
+UB2
A3
B4
N5
A inv.6
B inv.7
N inv.8
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
SC12 radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SC12
 12-polig
Steckerbild
SchaltungADV
GND3
+UB1
CH14
CH26
CH38
CH411
SET5
CH1 inv.9
CH2 inv.7
CH3 inv.10
CH4 inv.12
n. c.2
konfigurierbar 1-16384 I/U
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
konfigurierbar HTL, TTL (A,B,N+inv.)
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
HTL: H > UB - 2,5 VDC; TTL: H > 2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
HTL: max. 600 kHZ; TTL: max. 1 MHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
konfigurierbar HTL, TTL; 4 Kanäle+inv.
Kanäle
CH1, CH2, CH3, CH4, und invertierte Signale, (ABN möglich)
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
HTL: H > UB - 2,5 VDC; TTL: H > 2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
HTL: max. 600 kHZ; TTL: max. 1 MHz
Anschlussschutz
nein
Frühwarnausgang
nein
Der Drehgeber WDGN 36E ist auch mit mehr als 2 m Kabel erhältlich. Die max. Kabellänge ist abhängig von der Betriebsspannung und der Frequenz; siehe 'Allgemeine technische Daten'
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
General technical Data and safety instructions incremental encoders WDGN
Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber WDGN

App Icon WACHENDORFF WDGN
Wachendorff App iOS Drehgeber WDGN

QR-Code Wachendorff WDGN App IOS

Externer Link Downloadlink Wachendorff App IOS Drehgeber WDGN

Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.

App Icon WACHENDORFF WDGN
Google Play Store Android - Wachendorff Drehgeber App WDGN

QR-Wachendorff-WDGN-App-Adroid

Externer Link Downloadlink Wachendorff App Android Drehgeber WDGN

Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.

App Icon WACHENDORFF WDGN
AppGallery Huawei - Wachendorff App encoder WDGN

Wachendorff App Huawei Drehgeber WDGN

Externer Link Downloadlink Wachendorff App Huawei Drehgeber WDGN

Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.

Manual WDGN App
Inbetriebnahme inkremental Drehgeber WDGN

NFC konfigurierbar per Wachendorff App (IOS, Android, Huawei)

Handout Konfigurierbarer Drehgeber WDGN

So einfach und sicher wie kontaktloses Bezahlen.

Kurzkatalog Drehgeber - Short catalogue encoders
Kurz-Katalog Drehgeber und Systeme

  • Inkrementale und absolute Drehgeber
  • Digitale Schachtkopierung
  • Eigene Entwicklung und Herstellung
  • Motorfeedback
  • Messsysteme

Lieferzeiten und Service der Wachendorff Automation GmbH & Co. KG
Lieferzeiten und Service

der Wachendorff Automation GmbH & Co. KG

Montageanleitung WDGN
Montageanleitung für Drehgeber WDGN

Whitepaper optisch und magnetisch Inkremental
Whitepaper

Vergleich von optischen und magnetischen Inkremental-Drehgebern

EU - Konformitätserklärung Inkremental-Drehimpulsgeber WDGN
EU - Konformitätserklärung Inkremental-Drehimpulsgeber WDGN

UKCA declaration of conformityl WDGN
UKCA declaration of conformity incremental encoder WDGN

for Wachendorff Automation GmbH & Co. KG.

UL-Zertifikate
UL-Zertifikate

für Produkte der Wachendorff Automation GmbH & Co. KG

REACH-Verordnung der EU
REACH- und RoHS-Verordnung der EU

Informationen

ISO Zertifikat DIN EN 9001:2015
ISO Zertifikat DIN EN 9001:2015

NFC Desktop Reader
NFCUSBREADER

NFC Desktop Reader

zur Parametrierung aller WDGN Drehgeber am PC/Notebook

KI867 Drehgeber Kabeldose
KI-8-67

Kabeldose KI-8-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB8 und SC8, 8-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.

KIA867 Drehgeber Kabeldose
KIA-8-67

Kabeldose KIA-8-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB8 und SC8, 8-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

KI1267 Drehgeber Kabeldose
KI-12-67-ADV

Kabeldose KI-12-67-ADV:
Passend zu NFC Drehgebern WDGN mit Sensor-Steckerabgang SB12 und SC12, 12-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.

KIA1267 Drehgeber Kabeldose
KIA-12-67-ADV

Kabeldose KIA-12-67-ADV:
Passend zu Drehgebern WDGN konfigurierbar via NFC mit Sensor-Steckerabgang SB12 und SC12, 12-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

WDGDS10016
WDGDS10016

Drehmomentstütze WDGDS10016

für Hohlwellen-Drehgeber 36E mit Endhohlwelle Ø 6 mm.

WDGWA10M06 Drehgeber encoder Wellenadapter shaft adapter
WDGWA10M06

Wellenadapter M6 WDGWA10M06

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M6.

WDGWA10M08 Drehgeber Wellenadapter
WDGWA10M08

Wellenadapter M8 WDGWA10M08

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M8.

WDGWA10M10 Drehgeber Wellenadapter
WDGWA10M10

Wellenadapter M10 WDGWA10M10

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M10.

WDGWA10M12 Drehgeber Wellenadapter
WDGWA10M12

Wellenadapter M12 WDGWA10M12

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M12.

STEP-Datei: external link WDGWA10M12.stp

WDGWA10M14 Drehgeber Wellenadapter
WDGWA10M14

Wellenadapter M14 WDGWA10M14

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M14.

WDGWA10M16 Drehgeber Wellenadapter
WDGWA10M16

Wellenadapter M16 WDGWA10M16

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M16.

STEP-Datei: external link WDGWA10M16.stp

WDGWA10M20 Drehgeber Wellenadapter
WDGWA10M20

Wellenadpater M20 WDGWA10M20

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M20.

Drehgeber-Spezifikationen allgemein

Inkrementale Drehgeber-Spezifikationen

Elektrischer Anschluss

Kabelabgang
Steckerabgang

Ihr konfigurierter Bestell-Code

WelleImpulszahlImpulsfolgeAusgangAnschlussOption
WDGN 36E
Kai Nagel
Für technische Fragen
(Anwendungsberatung, Anpassungsentwicklung, inkrementale Drehgeberauswahl)
wenden Sie sich bitte an: Technische Anwendungsberatung inkrementale Drehgeber
Kai Nagel
Für kaufmännische Fragen und Angebote
wenden Sie sich bitte an: Vertriebsinnendienst (Deutschland)
Im deutschsprachigen Ausland
wenden Sie sich bitte an: Ihren Distributor
Sie wünschen ein Angebot oder möchten zurückgerufen werden. Anfrage
