Robustes Längenmesssystem LMSCA32
für Strecke oder Geschwindigkeit

Kompaktes System mit neuem Federarm, inkl. Drehgeber WDGP 36A und 200 mm Messrad

DatenblattTechnische Anwendungsberatung
Längenmesssystem measuring system LMSCA32
Highlights
  • Ultra kompaktes System mit neuem Federarm, inkl. Drehgeber WDGP 36A und 200 mm Messrad
  • Bis zu 0,0125 mm/Impuls für hervorragende Messergebnisse
  • Für viele Oberflächen geeignet
  • Dämpfende Lagerung
  • Anpressdruck - Leicht anpassbar durch intelligente Zentraljustierung
  • Durch vormontierten Winkel leicht anbaubar
Produkt-Details
Beschreibung

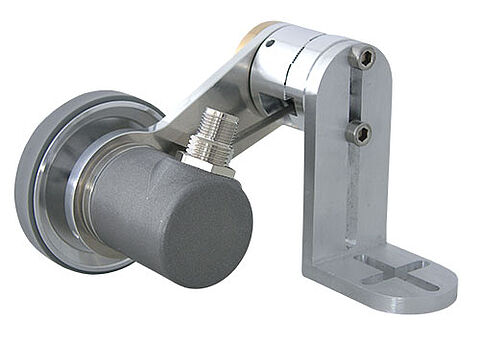

Mit dem Messsystem LMSCA32 liefern wir Ihnen ein perfekt abgestimmtes, vormontiertes Komplettsystem.

Drehgeber

Auflösung WDGP 36A mit:
200 I/U: 1 Imp./mm = 1,0 mm/Impuls
2000 I/U: 10 Imp./mm = 0,1 mm/Impuls
5000 I/U: 25 Imp./mm = 0,04 mm/Impuls
16000 I/U: 80 Imp./mm = 0,0125 mm/Impuls

Betriebsspannung/Eigenstromaufnahme:
4,75 VDC bis 32 VDC: max. 80 mA

Ausgangsschaltung:
TTL, HTL

Kanäle:
ABN und invertierte Signale

Zubehör:
Passend zu Drehgeber mit Sensor-Steckerabgang SC8, 8-polig, IP67.
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose, Schirm aufgelegt.
 gerade KI867
 abgewinkelt KIA867


Federarm

Vorspannkraft: 0 N bis 20 N in 5 N Schritten

Achsenlänge: 74,5 mm

Arretierung: Federarm bei 100 ° in Ausgangszustand (Feder nicht belastet)

Anpressdruck: Einstellbar, Rasterung in 3° Schritten (entspricht 5 N)

Material: Aluminium

Messräder

Messräder U = 200 mm

LMSCA32-xxxxx-yy-KH mit Messrad MR200KH:
Belag: Kunststoff (Hytrel, glatt)
Einsatzgebiete: Kunststoff, lackierte Oberflächen, Papier, Pappe, Holz, Metall, Textilien.

LMSCA32-xxxxx-yy-KG mit Messrad MR200KG:
Belag: Kunststoff (Hytrel, geriffelt)
Einsatzgebiete: Kunststoff, lackierte Oberflächen, Papier, Pappe, Holz, Metall, Textilien.

LMSCA32-xxxxx-yy-NG mit Messrad MR200NG:
Belag: Kunststoff (Noppengummi)
Einsatzgebiete: Textilien.
