Drehgeber inkremental,
Impulszahlen: bis 25000 I/U,
Vollwelle, Klemmflansch: Ø 58 mm
Speziell für die Lebensmittelbranche
Säuren- und Laugenbeständig
Welle: Ø 10 mm,
Schutzart: IP67 + IP69K,
Signalform: Rechteck oder Sinus/Cosinus,
Funktionsprinzip: optisch.
- EHEDG: Geprüfte hygienegerechte Konstruktion (Hygienic Design)
- Salznebelfest nach DIN EN 60068-2-11
- Durch hochwertige Elektronik bis 25000 Impulse
- Ecolab: Zertifikat über die Beständigkeit gegen Reinigungs- und Desinfektionsmittel
- Hohe Schutzart IP67 rundum und IP69K (Hochdruck-/Dampfstrahlreinigung)
- Totraumfreier Radialwellendichtring (PTFE)
- Voller Anschlussschutz bei 10 VDC bis 30 VDC
Wellenlänge: L: 18 mm
Max. Wellenbelastung radial: 100 N
Max. Wellenbelastung axial: 100 N
Eigenstromaufnahme: typ. 70 mA (100 mA nur F05, P05)
Eigenstromaufnahme: typ. 70 mA
Eigenstromaufnahme: typ. 70 mA (100 mA nur F24, P24, 645)
Umweltdaten
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
das schließt ein EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibration:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz bis 2000 Hz)
Schock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Elektrische Sicherheit:
Gemäß DIN VDE 0160
Zolltarif-Informationen
Zolltarifnummer:
90318020
Ursprungsland:
Deutschland
1 Vss: -10 °C bis +70 °C
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

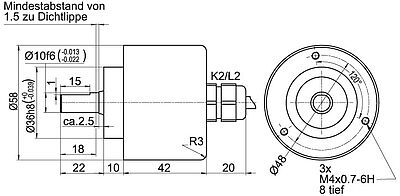

| Beschreibung | ABN inv. möglich | |
|---|---|---|
| K2 | axial, Schirm offen | ● |
| L2 | axial, Schirm mit Gebergehäuse leitend verbunden | ● |
| K2, L2 | K2, L2 | L2 | |
| Schaltung | F05, H05, F24, H24, H30 | P05, R05, P24, R24, 245, 645, R30 | SIN |
| GND | WH | WH | WH |
| +UB | BN | BN | BN |
| A | GN | GN | GN |
| B | YE | YE | GY |
| N | GY | GY | - |
| - | - | - | - |
| A inv. | - | RD | YE |
| B inv. | - | BU | PK |
| N inv. | - | VT | - |
| Schirm | Litze | Litze | Litze |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | ABN inv. möglich | |
|---|---|---|
| K3 | radial, Schirm offen | ● |
| L3 | radial, Schirm mit Gebergehäuse leitend verbunden | ● |
| K3, L3 | K3, L3 | L3 | |
| Schaltung | F05, H05, F24, H24, H30 | P05, R05, P24, R24, 245, 645, R30 | SIN |
| GND | WH | WH | WH |
| +UB | BN | BN | BN |
| A | GN | GN | GN |
| B | YE | YE | GY |
| N | GY | GY | - |
| - | - | - | - |
| A inv. | - | RD | YE |
| B inv. | - | BU | PK |
| N inv. | - | VT | - |
| Schirm | Litze | Litze | Litze |
bis 2500 I/U
bis 5000 I/U
(höhere Frequenz) 1200 bis 25000 I/U
1024, 2048 I/U
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
Download (915 KB)
- Inkrementale und absolute Drehgeber
- Digitale Schachtkopierung
- Eigene Entwicklung und Herstellung
- Motorfeedback
- Messsysteme
Download (4,28 MB)
Verifizierung der Reinigbarkeit Drehgeber Typ WDG 58V nach den EHEDG-Empfehlungen.
Zusammenfassung des Berichts.
Download (75 KB)
mit den Reinigungs-/Desinfektionsmitteln P3-topactive DES, P3-topax 19, P3-topax 56, P3-topax 66 und P3-topax 91 sowie demineraliertem Wasser als Nullwert.
Download (124 KB)
für den Geschäftsbereich Wachendorff Automation GmbH & Co. KG.
Download (591 KB)
for Wachendorff Automation GmbH & Co. KG.
Download (704 KB)
Doppelschlaufenkupplung DSKF29
mit FDA-konformem Kunststoff und Naben aus V4A (1.4404) Edelstahl
für Drehgeber mit Wellen Ø 6 mm, 8 mm oder 10 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.
Doppelschlaufenkupplung DSKF48
mit FDA-konformem Kunststoff und Naben aus V4A (1.4404) Edelstahl
für Drehgeber mit Wellen Ø 10 mm, 12 mm oder 14 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.
