WDGP 58E

Drehgeber inkremental,
Impulszahlen bis 16384 I/U,
Endhohlwelle: Ø 58 mm

Endhohlwelle: Ø 12, 14 oder 15 mm,
Ø 6, 6.35 (1/4''), 7, 8, 9.525 mm (3/8''), 10 mm über Reduzierhülse,
Signalform: Rechteck,
Auswählbar: Nullimpuls setzen,
TTL/RS422 Ausgang bei 10-32 VDC möglich,
Funktionsprinzip: magnetisch.

Datenblatt Allgemeine technische Daten WDGP (PDF 783 kB) Technische Anwendungsberatung
Endhohlwellen-Drehgeber encoder (hollow bore blind) WDGP 58E
Abbildung ähnlich
Highlights
  • Durch hochwertige Elektronik jede beliebige Impulszahl bis 16384
  • Schutzart IP67, am Welleneingang IP65
  • Hohe Ausgabefrequenz bis zu 1 MHz
  • Verpol- und Kurzschlussschutz bei 4,75 VDC bis 32 VDC
Produkt-Details
Flansch
Endhohlwelle
Impulszahl (Auflösung)
1-16384
Gehäuse
Ø 58 mm
Edelstahl
Welle
Ø 6 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 6,35 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 7 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 8 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 9,525 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 10 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 12 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 14 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 15 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
6000 min'-1
Funktionsprinzip
magnetisch
Ausgangsschaltung
HTL
HTL, inv.
TTL
TTL, RS422 kompatibel, inv.
Ausgabefrequenz
HTL bis 16384 I/U, max. 600 kHz
TTL bis 16384 I/U, max. 1 MHz
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 80 mA

Nullimpuls setzen:

Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND

Umweltdaten

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

das schließt ein EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz bis 2000 Hz)

Schock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Elektrische Sicherheit:

DIN EN 61010-1 (VDE 0411-1) / IEC 61010-1 / UL 61010-1 / CSA C22.0 No 61010-1-12

Zolltarif-Informationen

Zolltarifnummer:

90318020

Ursprungsland:

Deutschland

Arbeitstemperatur
Steckerabgang: -40 °C bis +85 °C, Kabelabgang: -20 °C bis +80 °C
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 L3L3
SchaltungM13, M14N13, N14
GNDWHWH
+UBBNBN
AGNGN
BYEYE
NGYGY
SETPKPK
A inv.RD-
B inv.BK-
N inv.VT-
SchirmLitzeLitze
Beschreibung ABN inv. möglich
SC12 radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SC12
 12-polig
Steckerbild
SchaltungM13, M14
GND3
+UB1
A4
B6
N8
SET5
A inv.9
B inv.7
N inv.10
n. c.2, 11, 12
Schirm-
1-16384 I/U
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
HTL, inv. Nullimpuls setzen
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -2,5 VDC
Pegel L<
L < 0,5 VDC

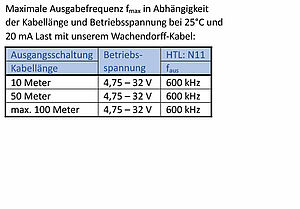

Ausgabefrequenz
max. 600 kHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 kompatibel, inv. Nullimpuls setzen
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 1 MHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
HTL Nullimpuls setzen
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 600 kHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 32 VDC
Betriebsstrom
typ. 80 mA
Signalform
rechteck
Ausgangsschaltung
TTL Nullimpuls setzen
Kanäle
ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 1 MHz
Anschlussschutz
Verpol- und Kurzschlussschutz
Frühwarnausgang
nein
Der Drehgeber WDGP 58E ist auch mit mehr als 2 m Kabel erhältlich. Die max. Kabellänge ist abhängig von der Betriebsspannung und der Frequenz; siehe 'Allgemeine technische Daten'
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
