WDG 100I

Drehgeber inkremental, optisch,
Impulszahlen: bis 20.480 I/U,
Hohlwelle (durchgehend); Ø 100 mm

Ausgewuchteter Klemmring,
Welle über Isolationshülse: Ø 25, 30, 32, 38, 40, 42 mm,
Schutzart: bis IP55 rundum,
Signalformen: Rechteck oder Sinus/Cosinus.

Datenblatt Allgemeine technische Daten inkrementale Drehgeber (PDF 838 kB) Technische Anwendungsberatung
Drehgeber WDG100i
Highlights
  • Robuster und extrem flacher Hohlwellengeber
    für den Anbau an Leistungsmotoren
  • Durchgehende Hohlwelle mit max. 42 mm Bohrung
  • Ausgewuchteter Edelstahlklemmring für ruhigen Lauf
  • Isolationshülse zum Schutz der Kugellager gegen Ströme
  • Voller Anschlussschutz bei 10 VDC bis 30 VDC
  • Einfache Montage
  • Hohe Schutzart IP54
  • Bis zu 20.480 I/U
  • Optional: -40 °C bis +80 °C,
                   Schutzart IP55 rundum
Produkt-Details
Flansch
Hohlwelle (durchgehend)
Impulszahl (Auflösung)
bis 20480 I/U
Gehäuse
Ø 100 mm
Aluminium, beschichtet
Welle
Ø 25 mm
Hinweis: über Isolationshülse
Wellenlänge: L: 48,8 mm
Eindringtiefe min.: 29 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Ø 30 mm
Hinweis: über Isolationshülse
Wellenlänge: L: 48,8 mm
Eindringtiefe min.: 29 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Ø 32 mm
Hinweis: über Isolationshülse
Wellenlänge: L: 48,8 mm
Eindringtiefe min.: 29 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Ø 38 mm
Hinweis: über Isolationshülse
Wellenlänge: L: 48,8 mm
Eindringtiefe min.: 29 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Ø 40 mm
Hinweis: über Isolationshülse
Wellenlänge: L: 48,8 mm
Eindringtiefe min.: 29 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Ø 42 mm
Hinweis: über Isolationshülse
Wellenlänge: L: 48,8 mm
Eindringtiefe min.: 29 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Max. Betriebsdrehzahl
3500 min'-1
Ausgangsschaltung
TTL
TTL, RS422 kompatibel, inv.
HTL
HTL, inv.
1 Vss Sin/Cos
Ausgabefrequenz
TTL bis 5000 I/U, max. 200 kHz
HTL bis 5000 I/U, max. 200 kHz
TTL über 1200 I/U, max. 2 MHz
HTL über 1200 I/U, max. 600 kHz
1 Vss Sin/Cos, max. 100 kHz
Betriebsspannung
4,75 VDC bis 5,5 VDC
Eigenstromaufnahme: typ. 100 mA
5 VDC bis 30 VDC
Eigenstromaufnahme: typ. 70 mA
10 VDC bis 30 VDC
Eigenstromaufnahme: typ. 100 mA

Umweltdaten

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

das schließt ein EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz bis 2000 Hz)

Schock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Auslegung:

Gemäß DIN VDE 0160

Zolltarif-Informationen

Zolltarifnummer:

90318020

Ursprungsland:

Deutschland

Arbeitstemperatur
-20 °C bis +80 °C
1 Vss: -10 °C bis +70 °C
Schutzart
IP54
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
K3 radial, Schirm offen
L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen

Schaltung
GND
+UB
A
B
N
Frühwarnausgang
A inv.
B inv.
N inv.
Schirm
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

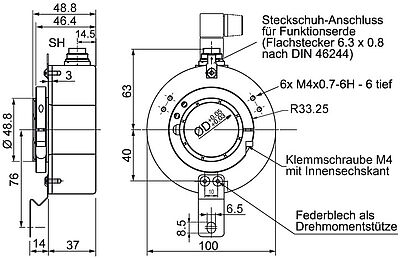

SH5 radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SH6 radial, 6-polig, Stecker mit Gebergehäuse leitend verbunden-
SH8 radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SH12 radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen

Steckerbild
Schaltung
GND
+UB
A
B
N
Frühwarnausgang
A inv.
B inv.
N inv.
n. c.
Schirm
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
S3 radial, 7-polig, Stecker mit Gebergehäuse leitend verbunden-
Anschlussbelegungen

Steckerbild
Schaltung
GND
+UB
A
B
N
Frühwarnausgang
A inv.
B inv.
N inv.
n. c.
Schirm
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
S5 radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen

Steckerbild
Schaltung
GND
+UB
A
B
N
Frühwarnausgang
A inv.
B inv.
N inv.
n. c.
Schirm
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

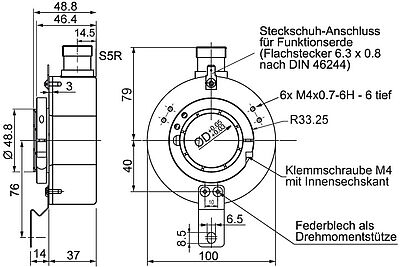

S5R radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen

Steckerbild
Schaltung
GND
+UB
A
B
N
Frühwarnausgang
A inv.
B inv.
N inv.
n. c.
Schirm
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

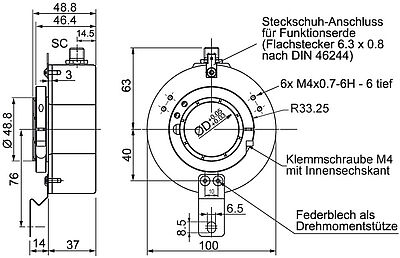

SC4 radial, 4-polig, Stecker mit Gebergehäuse leitend verbunden-
SC5 radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SC8 radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SC12 radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen

Steckerbild
Schaltung
GND
+UB
A
B
N
Frühwarnausgang
A inv.
B inv.
N inv.
n. c.
Schirm
Der Drehgeber WDG 100I mit den Ausgangsschaltungen F24, H24, P24, R24, F05, H05, P05, R05, 245, 645 ist auch mit dem erweiterten Temperaturbereich -40 °C bis +80 °C (gemessen am Flansch) lieferbar.
Der Drehgeber WDG 100I ist auch mit der hohen Schutzart IP55 rundum lieferbar.
Max. Betriebsdrehzahl:1500 min'-1
Zulässige Wellenbelastung, axial:100 N
Zulässige Wellenbelastung, radial:120 N
Max. Impulszahl:20480 I/U
Anlaufdrehmoment:ca. 5 Ncm bei Raumtemperatur
Der Drehgeber WDG 100I ist auch mit mehr als 2 m Kabel erhältlich. Die max. Kabellänge ist abhängig von der Betriebsspannung und der Frequenz; siehe 'Allgemeine technische Daten'
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
