SZG107

Seilzugsystem Pure Line SZG107

Messbereich: 0 mm bis 7.500 mm
Ausgang: Inkremental oder absolut
Mittlerer Weg/U = 333,32 mm
Gehäuse: Stabiler glasfaserverstärkter Kunststoff

DatenblattTechnische Anwendungsberatung
Seilzugsystem Draw-wire system SZG107 Pure Line
Highlights
  • Kompakte Bauform
  • Einfache, schnelle und flexible Montage
  • Hohe Betriebssicherheit
  • Lange Lebensdauer
Produkt-Details
Beschreibung

Das Seilzugsystem SZG107 ist für den rauen Einsatz entwickelt worden. Die kompakten Abmessungen ermöglichen den Einsatz in engen Bereichen.
Das SZG107 ist schnell montiert und bietet mit seiner hochgenauen Mechanik eine zuverlässige und präzise Längenmessung. Die intelligente Federung und das Edelstahlseil garantieren eine sehr lange Lebensdauer auch unter harten Umweltbedingungen.

Diese Drehgeber eigenen sich für die Montage:
(Option AIX = Welle: Ø 6 mmm, Wellenlänge: 10 mm)
.
Inkrementale Drehgeber:
WDGI-58A-06-AIX (optisch)
WDGP-58A-06-AIX
WDGN-58A06-AIX
oder
Absolute Drehgeber WDGA-58A-06-AIX

Der Drehgeber ist bereits montiert.

Bestellnummer für SZG107 ohne Drehgeber: SZG1070750UZVK
STEP: SZG1070750UZVK

Beispiel-Bestellnummer für SZG107 mit Drehgeber: s. Datenblatt

Anforderung STEP-Datei
(Bitte definieren Sie einen Drehgebertypen und geben Sie bei Ihrer STEP-Dateianforderung die entsprechende Bestellnummer des SZG an)

Zubehör: Umlenkrolle

Messbereich

0 - 7500 mm

Auflösung

Berechnung der Auflösung:
Inkremental z.B. 2500 Impulse und 7,5 m Seillänge
Berechnung der Impulse/mm:

Impulse/Mittlerer Weg pro Umdrehung = Impulse/mm
z.B. 2500 / 333,32 = ca. 7,5 Impulse/mm

Absolut z.B. 12 Bit Singleturn und 7,5 m Seillänge
Berechnung der Schritte/mm:
(x = Singleturn Auflösung)
2X/Mittlerer Weg pro Umdrehung = Schritte/mm
z.B. 212 / 333,32 = 4096 / 333,32 = ca. 12,29 Schritte/mm

Signale
inkremental
absolut
Arbeitstemperatur
-20 °C bis +80 °C

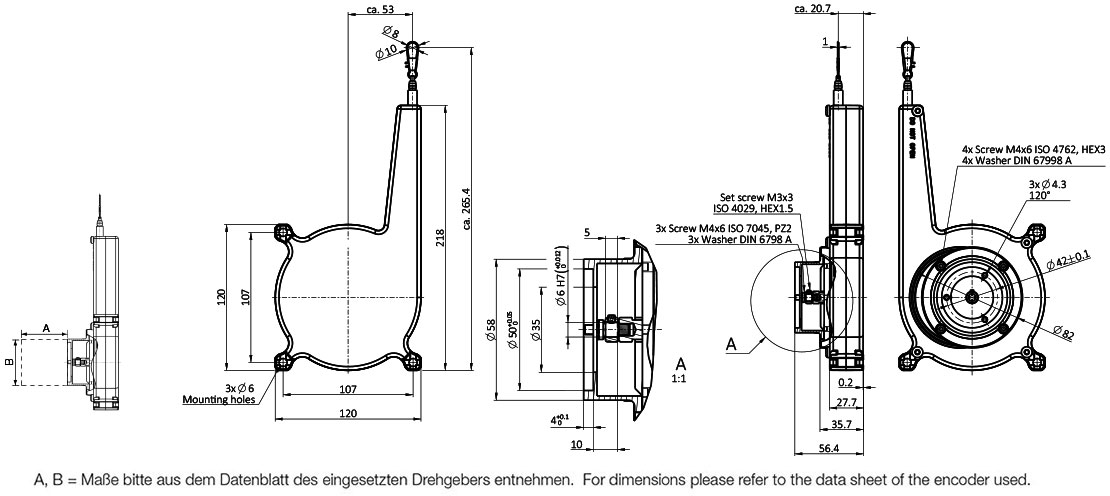

Alle Abmessungen in mm
Zeichnung - drawing SZG107

Handout SZG Pure Line
Handout - Seilzugsysteme SZG Pure Line

... exakte Längenmessung von 2.400 mm bis 7.500 mm
Stabiles glasfaserverstärktes Kunststoffgehäuse

Robuste Seilzugsysteme SZG - Robust Cable Systems SZG
Handout - Robuste Seilzugsysteme SZG Robust Line

... exakte Längenmessung von 1.250 mm bis 40.000 mm
Gehäusematerial: Aluminium, eloxiert, Federgehäuse PA6
