LMSMA32

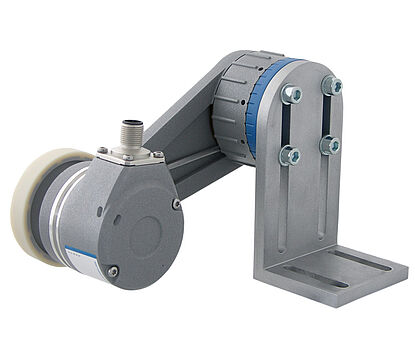

Robustes Längenmesssystem LMSMA32
für Strecke oder Geschwindigkeit

Kompaktes System mit neuem Federarm, inkl. Drehgeber WDGI 58B, 200 mm Messrad und Montagewinkel.

DatenblattTechnische Anwendungsberatung
LMSMA32
Highlights
  • Bis zu 0,008 mm/Impuls für hervorragende Messergebnisse
  • Für viele Oberflächen geeignet
  • Dämpfende Lagerung
  • Anpressdruck - Leicht anpassbar durch intelligente Zentraljustierung
  • Durch vormontierten Winkel leicht anbaubar
Produkt-Details
Beschreibung

Mit dem Messsystem LMSMA32 liefern wir Ihnen ein perfekt abgestimmtes, vormontiertes Komplettsystem.

Drehgeber

Auflösung WDGI 58B10 mit:
200 I/U: 1 Imp./mm = 1,0 mm/Impuls
2000 I/U: 10 Imp./mm = 0,1 mm/Impuls
5000 I/U: 25 Imp./mm = 0,04 mm/Impuls
25000 I/U: 125 Imp./mm = 0,008 mm/Impuls

Betriebsspannung/Eigenstromaufnahme:
4,75 VDC bis 5,5 VDC: max. 100 mA
10 VDC bis 30 VDC: max. 100 mA

Ausgangsschaltung:
TTL, HTL

Kanäle:
ABN und invertierte Signale

Kanäle:
ABN und invertierte Signale

Zubehör:
Passend zu Drehgeber mit Sensor-Steckerabgang SC8, 8-polig, IP67.
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose, Schirm aufgelegt.
 gerade KI867
 abgewinkelt KIA867

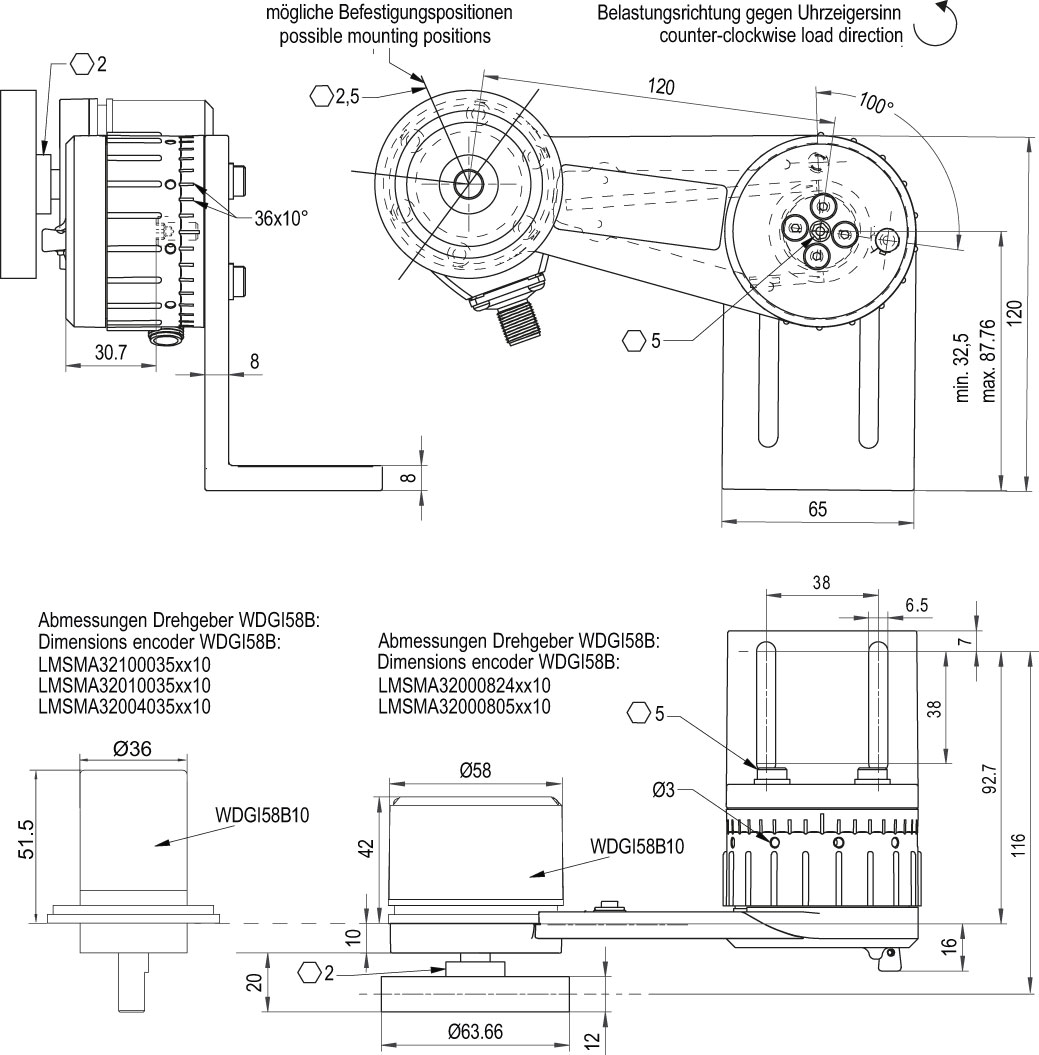

Federarm

Vorspannkraft: 0 N bis 30 N in 5 N Schritten

Achsenlänge: 120 mm

Arretierung: Federarm bei 100 ° in Ausgangszustand (Feder nicht belastet)

Anpressdruck: Einstellbar, Rasterung in 10 ° Schritten (entspricht 5 N)

Material: Aluminium-Druckguss

Messräder

Messräder U = 200 mm

LMSMA32-xxxx-yy-KH mit Messrad MR200KH:
Belag: Kunststoff (Hytrel, glatt)
Einsatzgebiete: Kunststoff, lackierte Oberflächen, Papier, Pappe, Holz, Metall, Textilien.

LMSMA32-xxxx-yy-KG mit Messrad MR200KG:
Belag: Kunststoff (Hytrel, geriffelt)
Einsatzgebiete: Kunststoff, lackierte Oberflächen, Papier, Pappe, Holz, Metall, Textilien.

LMSMA32-xxxx-yy-KR mit Messrad MR200KR:
Belag: Aluminium (Kreuzrändel)
Einsatzgebiete: Pappe, Holz, Textilien.

LMSMA32-xxxx-yy-NG mit Messrad MR200NG:
Belag: Kunststoff (Noppengummi)
Einsatzgebiete: Textilien.

LMSMA32-xxxx-yy-GR mit Messrad MR200GR:
Belag: O-Ring 3,5 mm breit, Material NBR70
Einsatzgebiete: Holz, lackierte Oberflächen, Papier, Kunststoffe.

Das Längenmesssystem ist auch ohne Montagewinkel erhältlich.
Bestellnummer: LMSMA22-xxxx-yy-zz
