WDGI 115M

Drehgeber inkremental, optisch,
Impulszahlen: bis 25000 I/U,
Vollwelle, Tachoflansch: Ø 115 mm

Welle: Ø 11 mm,
Schutzart: bis IP67 rundum,
Signalformen: Rechteck oder Sinus/Cosinus.

Datenblatt Allgemeine technische Daten inkrementale Drehgeber (PDF 857 kB) Technische Anwendungsberatung
Drehgeber WDGI115M
Highlights
  • "Digitaler Tachogenerator" mit robustem Standard-Rundflansch
  • Aluminium-Druckgussgehäuse mit
    besonders umweltfreundlicher Pulverbeschichtung
  • Durch hochwertige Elektronik bis 25000 Impulse
  • Hohe Störsicherheit in Verbindung mit Frequenzumrichtern
  • Schutzart IP67, am Welleneingang IP65
  • 11 mm Welle
  • Voller Anschlussschutz bei 10 VDC bis 30 VDC
  • Hohe Ausgabefrequenz bis zu 600 kHz/2 MHz
  • Optional:
    -40 °C bis +85 °C,
    Schutzart IP67 rundum,
    Druckausgleichsmembran
Produkt-Details
Flansch
Tachoflansch
Impulszahl (Auflösung)
bis 25000 I/U
Gehäuse
Ø 115 mm
Aluminium-Druckguss, pulverbeschichtet
Welle
Ø 11 mm
Wellenlänge: L: 33 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 120 N
Hinweis: Ø 7 mm / Ø 8 mm / Ø 12 mm auf Anfrage
Max. Betriebsdrehzahl
8000 min'-1
Ausgangsschaltung
TTL
TTL, RS422 kompatibel, inv.
HTL
HTL, inv.
1 Vss Sin/Cos
Ausgabefrequenz
TTL bis 5000 I/U, max. 200 kHz
HTL bis 5000 I/U, max. 200 kHz
TTL über 1200 I/U, max. 2 MHz
HTL über 1200 I/U, max. 600 kHz
1 Vss Sin/Cos, max. 100 kHz
Betriebsspannung
4,75 VDC bis 5,5 VDC
Eigenstromaufnahme: typ. 100 mA
5 VDC bis 30 VDC
Eigenstromaufnahme: typ. 70 mA
10 VDC bis 30 VDC
Eigenstromaufnahme: typ. 100 mA

Umweltdaten

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

das schließt ein EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz bis 2000 Hz)

Schock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Auslegung:

Gemäß DIN VDE 0160

Zolltarif-Informationen

Zolltarifnummer:

90318020

Ursprungsland:

Deutschland

Arbeitstemperatur
Steckerabgang: -40 °C bis +85 °C, Kabelabgang: -20 °C bis +80 °C (Option ACA: -40 °C bis +85 °C)
1 Vss: -10 °C bis +70 °C
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

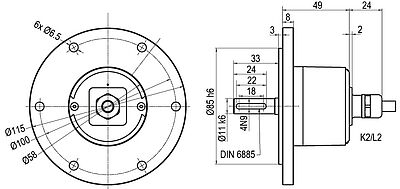

K2 axial, Schirm offen
L2 axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 K2, L2K2, L2L2
SchaltungF05, H05, F24, H24, H30P05, R05, P24, R24, 245, 645, R30SIN
GNDWHWHWH
+UBBNBNBN
AGNGNGN
BYEYEGY
NGYGY-
----
A inv.-RDYE
B inv.-BK, (BU bei ACA)PK
N inv.-VT-
SchirmLitzeLitzeLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

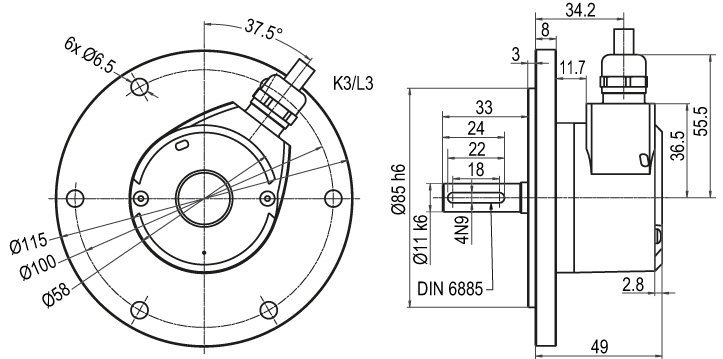

K3 radial, Schirm offen
L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 K3, L3K3, L3L3
SchaltungF05, H05, F24, H24, H30P05, R05, P24, R24, 245, 645, R30SIN
GNDWHWHWH
+UBBNBNBN
AGNGNGN
BYEYEGY
NGYGY-
----
A inv.-RDYE
B inv.-BK, (BU bei ACA)PK
N inv.-VT-
SchirmLitzeLitzeLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

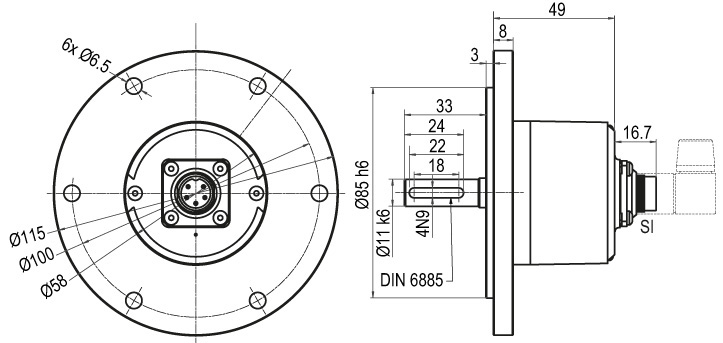

SI5 axial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SI6 axial, 6-polig, Stecker mit Gebergehäuse leitend verbunden-
SI8 axial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SI12 axial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SI5SI6SI8SI8SI8SI12SI12SI12
 5-polig6-polig8-polig8-polig8-polig12-polig12-polig12-polig
Steckerbild
SchaltungF05, H05, F24, H24, H30F05, H05, F24, H24, H30F05, H05, F24, H24, H30P05, R05, P24, R24, R30, 245, 645SINF05, H05, F24, H24, H30P05, R05, P24, R24, 245, 645, R30SIN
GND16111K, LK, LK, L
+UB21222M, BM, BM, B
A32333EEE
B44444HHH
N5355-CC-
---------
A inv.---66-FF
B inv.---77-AA
N inv.---8--D-
n. c.-56, 7, 8-5, 8A, D, F, G, JG, JD, G, J
Schirm--------
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
SH5 radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SH6 radial, 6-polig, Stecker mit Gebergehäuse leitend verbunden-
SH8 radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SH12 radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SH5SH6SH8SH8SH8SH12SH12SH12
 5-polig6-polig8-polig8-polig8-polig12-polig12-polig12-polig
Steckerbild
SchaltungF05, H05, F24, H24, H30F05, H05, F24, H24, H30F05, H05, F24, H24, H30P05, R05, P24, R24, R30, 245, 645SINF05, H05, F24, H24, H30P05, R05, P24, R24, 245, 645, R30SIN
GND16111K, LK, LK, L
+UB21222M, BM, BM, B
A32333EEE
B44444HHH
N5355-CC-
---------
A inv.---66-FF
B inv.---77-AA
N inv.---8--D-
n. c.-56, 7, 8-5, 8A, D, F, G, JG, JD, G, J
Schirm--------
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
S2 axial, 7-polig, Stecker mit Gebergehäuse leitend verbunden-
Anschlussbelegungen
S2
 7-polig
Steckerbild
SchaltungF05, H05, F24, H24, H30
GND1
+UB2
A3
B4
N5
--
A inv.-
B inv.-
N inv.-
n. c.6, 7
Schirm-
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

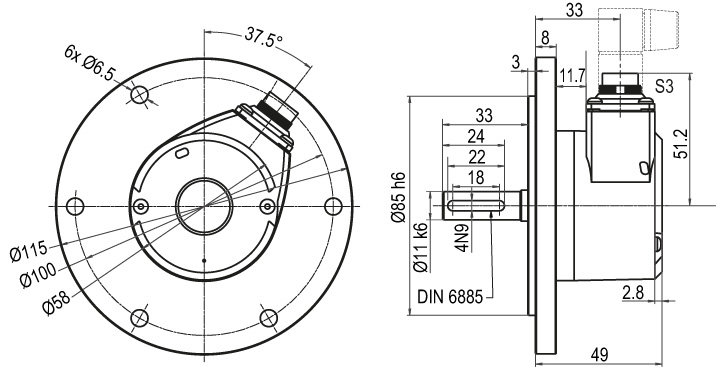

S3 radial, 7-polig, Stecker mit Gebergehäuse leitend verbunden-
Anschlussbelegungen
S3
 7-polig
Steckerbild
SchaltungF05, H05, F24, H24, H30
GND1
+UB2
A3
B4
N5
--
A inv.-
B inv.-
N inv.-
n. c.6, 7
Schirm-
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

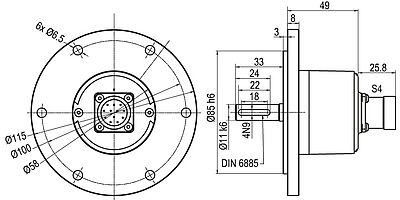

S4 axial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S4S4S4
 12-polig12-polig12-polig
Steckerbild
SchaltungF05, H05, F24, H24, H30P05, R05, P24, R24, 245, 645, R30SIN
GND101010
+UB121212
A555
B888
N33-
----
A inv.-66
B inv.-11
N inv.-4-
n. c.1, 2, 4, 6, 7, 9, 112, 7, 9, 112, 3, 4, 7, 9, 11
Schirm---
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
S5 radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S5S5S5
 12-polig12-polig12-polig
Steckerbild
SchaltungF05, H05, F24, H24, H30P05, R05, P24, R24, 245, 645, R30SIN
GND101010
+UB121212
A555
B888
N33-
----
A inv.-66
B inv.-11
N inv.-4-
n. c.1, 2, 4, 6, 7, 9, 112, 7, 9, 112, 3, 4, 7, 9, 11
Schirm---
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
S4R axial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S4RS4RS4R
 12-polig12-polig12-polig
Steckerbild
SchaltungF05, H05, F24, H24, H30P05, R05, P24, R24, 245, 645, R30SIN
GND101010
+UB121212
A555
B888
N33-
----
A inv.-66
B inv.-11
N inv.-4-
n. c.1, 2, 4, 6, 7, 9, 112, 7, 9, 112, 3, 4, 7, 9, 11
Schirm---
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

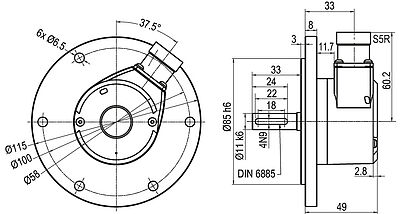

S5R radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S5RS5RS5R
 12-polig12-polig12-polig
Steckerbild
SchaltungF05, H05, F24, H24, H30P05, R05, P24, R24, 245, 645, R30SIN
GND101010
+UB121212
A555
B888
N33-
----
A inv.-66
B inv.-11
N inv.-4-
n. c.1, 2, 4, 6, 7, 9, 112, 7, 9, 112, 3, 4, 7, 9, 11
Schirm---
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
SB4 axial, 4-polig, Stecker mit Gebergehäuse leitend verbunden-
SB5 axial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SB8 axial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SB12 axial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SB4SB5SB8SB8SB8SB12SB12
 4-polig5-polig8-polig8-polig8-polig12-polig12-polig
Steckerbild
SchaltungF05, H05, F24, H24, H30F05, H05, F24, H24, H30F05, H05, F24, H24, H30P05, R05, P24, R24, R30, 245, 645SINF05, H05, F24, H24, H30P05, R05, P24, R24, 245, 645, R30
GND3311133
+UB1122211
A2433344
B4244566
N-555-88
--------
A inv.---64-9
B inv.---76-7
N inv.---8--10
n. c.--6, 7, 8-7, 82, 5, 7, 9, 10, 11, 122, 5, 11, 12
Schirm-------
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

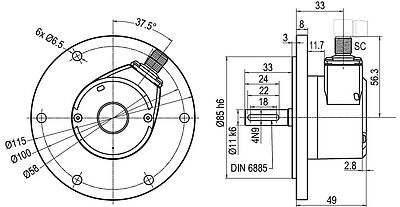

SC4 radial, 4-polig, Stecker mit Gebergehäuse leitend verbunden-
SC5 radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SC8 radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SC12 radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SC4SC5SC8SC8SC8SC12SC12
 4-polig5-polig8-polig8-polig8-polig12-polig12-polig
Steckerbild
SchaltungF05, H05, F24, H24, H30F05, H05, F24, H24, H30F05, H05, F24, H24, H30P05, R05, P24, R24, R30, 245, 645SINF05, H05, F24, H24, H30P05, R05, P24, R24, 245, 645, R30
GND3311133
+UB1122211
A2433344
B4244566
N-555-88
--------
A inv.---64-9
B inv.---76-7
N inv.---8--10
n. c.--6, 7, 8-7, 82, 5, 7, 9, 10, 11, 122, 5, 11, 12
Schirm-------
bis 2500 I/U
Betriebsspannung VDC
5 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL (TTL bei 5 VDC)
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -10% UB
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nur Verpolschutz
Frühwarnausgang
nein
Betriebsspannung VDC
5 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL, inv. (TTL/RS422 komp. bei 5 VDC)
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -10% UB
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nur Verpolschutz
Frühwarnausgang
nein
bis 5000 I/U
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
ja
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
ja
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 1,2 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nur Verpolschutz
Frühwarnausgang
nein
(höhere Frequenz) 1200 bis 25000 I/U
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 100 mA
Signalform
rechteck
Ausgangsschaltung
TTL
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 2 MHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 100 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 2 MHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 100 mA
Signalform
rechteck
Ausgangsschaltung
HTL
Kanäle
ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 600 kHz
Anschlussschutz
ja
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 100 mA
Signalform
rechteck
Ausgangsschaltung
HTL invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 600 kHz
Anschlussschutz
ja
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 100 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 1,2 VDC
Ausgabefrequenz
max. 2 MHz
Anschlussschutz
nur Verpolschutz
Frühwarnausgang
nein
1024, 2048 I/U
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 100 mA ohne Last
Signalform
sinus
Ausgangsschaltung
1 Vss Sin/Cos
Kanäle
AB
Ausgang
Sinus, Cosinus
Belastung
bei 1 Vss Sin/Cos: min. 120 Ohm
Differenzpegel
Differenzpegel 1 Vss +/- 25 %
Ausgabefrequenz
max. 100 kHz
Anschlussschutz
nein
Kabellänge max.
max. 150 m bei <260 pF/m
Frühwarnausgang
nein
Der Drehgeber WDGI 115M ist auch mit der hohen Schutzart IP67 rundum lieferbar.
Max. Betriebsdrehzahl:3200 min'-1
Zulässige Wellenbelastung, axial:100 N
Zulässige Wellenbelastung, radial:120 N
Max. Impulszahl:25000 I/U
Anlaufdrehmoment:ca. 5 Ncm bei Raumtemperatur
Der Drehgeber WDGI 115M mit den Ausgangsschaltungen F24, H24, P24, R24, F05, H05, P05, R05, 245, 645 ist auch mit dem erweiterten Temperaturbereich -40 °C bis +85 °C (gemessen am Flansch) lieferbar.

Der Drehgeber WDGI 115M ist optional auch mit einer Druckausgleichsmembran erhältlich. Diese verhindert das Eindringen von Wasser in das Drehgebergehäuse bei hoher Luftfeuchtigkeit.
Schutzart bis IP67, Temperaturbereich und Salznebelbeständigkeit bleiben erhalten. Chemikalien- und Lösemittelbeständig nach DIN EN ISO2812-1

Der Drehgeber WDGI 115M ist auch mit mehr als 2 m Kabel erhältlich. Die max. Kabellänge ist abhängig von der Betriebsspannung und der Frequenz; siehe 'Allgemeine technische Daten'
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber
Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber WDG/WDGI

Flyer Drehgeber Encoder WDGI
Drehgeber WDGI - der neue inkrementale Industriestandard

  • Aluminium-Druckgussgehäuse pulverbeschichtet
  • Maximale Lagerlasten bis zu 500 N axial/radial
  • Druckausgleichsmembran
  • Hohe Ausgabefrequenz 600 kHz / 2 MHz
  • Erweiterte Arbeitstemperatur -40 °C bis +85 °C

Kurzkatalog Drehgeber - Short catalogue encoders
Kurz-Katalog Drehgeber und Systeme

  • Inkrementale und absolute Drehgeber
  • Digitale Schachtkopierung
  • Eigene Entwicklung und Herstellung
  • Motorfeedback
  • Messsysteme

Lieferzeiten und Service der Wachendorff Automation GmbH & Co. KG
Lieferzeiten und Service

der Wachendorff Automation GmbH & Co. KG

Montageanleitung inkrementale Vollwellendrehgeber
Montageanleitung inkrementale Vollwellendrehgeber WDG/WDGI

Whitepaper optisch und magnetisch Inkremental
Whitepaper

Vergleich von optischen und magnetischen Inkremental-Drehgebern

CE Konformitätserklärungen WDG / WDGI
EG - Konformitätserklärung Inkremental-Drehimpulsgeber WDG / WDGI

für den Geschäftsbereich Wachendorff Automation GmbH & Co. KG.

UL-Zertifikate
UL-Zertifikate

für Produkte der Wachendorff Automation GmbH & Co. KG

REACH-Verordnung der EU
REACH- und RoHS-Verordnung der EU

Informationen

ISO Zertifikat DIN EN 9001:2015
ISO Zertifikat DIN EN 9001:2015

CE Konformitätserklärungen WDG / WDGI
EG - Konformitätserklärung Inkremental-Drehimpulsgeber WDG / WDGI

für den Geschäftsbereich Wachendorff Automation GmbH & Co. KG.

UKCA-Declaration of conformity WDG/WDGI
UKCA declaration of conformity incremental encoder WDG / WDGI

for Wachendorff Automation GmbH & Co. KG.

UL-Zertifikate
UL-Zertifikate

für Produkte der Wachendorff Automation GmbH & Co. KG

REACH-Verordnung der EU
REACH- und RoHS-Verordnung der EU

Informationen

ISO Zertifikat DIN EN 9001:2015
ISO Zertifikat DIN EN 9001:2015

KI467 Drehgeber Kabeldose
KI-4-67

Kabeldose KI-4-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB4 und SC4, 4-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade,
Schirm aufgelegt.

KIA467 Drehgeber Kabeldose
KIA-4-67

Kabeldose KIA-4-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB4 und SC4, 4-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

KI567 Drehgeber Kabeldose
KI-5-67

Kabeldose KI-5-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB5 und SC5, 5-polig, IP67.

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.

KIA567 Drehgeber Kabeldose
KIA-5-67

Kabeldose KIA-5-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB5 und SC5, 5-polig, IP67.

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

KD540 Drehgeber Kabeldose
KD-5-40

Kabeldose KD-5-40:
Passend zu Drehgebern mit Steckerabgang SI/SH, 5-polig, IP40

Gerade Anschlussdose oder konfektionierte Kabel mit gerader Anschlussdose.
Mit Innengewinde M16 x 0.75

KD567 Kabeldose Drehgeber
KD-5-67

Kabeldose KD-5-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 5-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.
Mit Innengewinde M16 x 0.75.

KDA667 Drehgeber Kabeldose
KDA-6-67

Kabeldose KDA-6-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 6-polig, IP67

Abgewinkelte Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.

KD740 Drehgeber Kabeldose
KD-7-40

Kabeldose KD-7-40:
Passend zu Drehgebern mit Steckerabgang S2/S3, 7-polig, IP40

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.
Mit Innengewinde M16 x 0.75

KDA740 Drehgeber Kabeldose
KDA-7-40

Kabeldose KDA-7-40:
Passend zu Drehgebern mit Steckerabgang S2/S3, 7-polig, IP40

Abgewinkelte Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Mit Innengewinde M16 x 0.75

KD767 Drehgeber Kabeldose
KD-7-67

Kabeldose KD-7-67:
Passend zu Drehgebern mit Steckerabgang S2/S3, 7-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.
Mit Innengewinde M16 x 0.75

KDA767 Drehgeber Kabeldose
KDA-7-67

Kabeldose KDA-7-67:
Passend zu Drehgebern mit Steckerabgang S2/S3, 7-polig, IP67

Abgewinkelte Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Innengewinde M16 x 0.75

KI867 Drehgeber Kabeldose
KI-8-67

Kabeldose KI-8-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB8 und SC8, 8-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.

KIA867 Drehgeber Kabeldose
KIA-8-67

Kabeldose KIA-8-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB8 und SC8, 8-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

KD840 Drehgeber Kabeldose
KD-8-40

Kabeldose KD-8-40:
Passend zu Drehgebern mit Steckerabgang SI/SH, 8-polig, IP40

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.

KD867 Drehgeber Kabeldose
KD-8-67

Kabeldose KD-8-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 8-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.

Drehgeber KDA867
KDA-8-67

Kabeldose KDA-8-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 8-polig, IP67

Abgewinkelte Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Innengewinde M16 x 0.75

Drehgeber KDA867S
KDA-8-67-S

Kabeldose KDA-8-67-S:
Passend zu Drehgebern mit Steckerabgang SI/SH, 8-polig, IP67

Abgewinkelt Anschlussdose, schirmbar oder
konfektionierte Kabel mit abgewinkelter Anschlussdose, durchgängig geschirmt.

KI1267 Drehgeber Kabeldose
KI-12-67

Kabeldose KI-12-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB12 und SC12, 12-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade, Schirm aufgelegt.

KIA1267 Drehgeber Kabeldose
KIA-12-67

Kabeldose KIA-12-67:
Passend zu Drehgebern mit Sensor-Steckerabgang SB12 und SC12, 12-polig, IP67

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose abgewinkelt, Schirm aufgelegt.

KDSH1267 Drehgeber Kabeldose
KD-SH12-67

Kabeldose KD-SH12-67:
Passend zu Drehgebern mit Steckerabgang SI/SH, 12-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.

KD1267 Drehgeber Kabeldose
KD-12-67

Kabeldose KD-12-67:
Passend zu Drehgebern mit Steckerabgang S4/S5, S4R/S5R, 12-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.
Links- oder rechtsdrehend.

external link STEP-Datei

KDA1267 Drehgeber Kabeldose
KDA-12-67

Kabeldose KDA-12-67:
Passend zu Drehgebern mit Steckerabgang S4/S5, S4R/S5R, 12-polig, IP67

Abgewinkelt Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Links- oder rechtsdrehend.
Buchseneinsatz beliebig montierbar.

KD84015S DIZ Drehgeber Kabeldose
KD-8-40-15-S-DIZ

Kabeldose KD-8-40-15-S-DIZ:
Für Frequenzumrichter: Emotron

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 2-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S RST Drehgeber Kabeldose
KD-8-40-15-S-RST

Kabeldose KD-8-40-15-S-RST:
Für Frequenzumrichter: RST

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 2-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S SDR Drehgeber Kabeldose
KD-8-40-15-S-SDR

Kabeldose KD-8-40-15-S-SDR:
Für Steuerung: Schindler MX

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 2-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S CTF Drehgeber Kabeldose
KD-8-40-15-S-CTF

Kabeldose KD-8-40-15-S-CTF:
Für Frequenzumrichter: Control Techniques

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 3-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S KEB Drehgeber Kabeldose
KD-8-40-15-S-KEB

Kabeldose KD-8-40-15-S-KEB:
Für Frequenzumrichter: KEB

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 3-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S LOH Drehgeber Kabeldose
KD-8-40-15-S-LOH

Kabeldose KD-8-40-15-S-LOH:
Für Frequenzumrichter: Flender Loher Typ: Dynavert L

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 15-polig, 3-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S LIF Drehgeber Kabeldose
KD-8-40-15-S-LIF

Kabeldose KD-8-40-15-S-LIF:
Für Frequenzumrichter: Liftequip

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 9-polig, 2-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

KD84015S ZIL Drehgeber Kabeldose
KD-8-40-15-S-ZIL

Kabeldose KD-8-40-15-S-ZIL:
Für Frequenzumrichter: Ziehl-Abegg

Passend zu Drehgebern mit Steckerabgang SI8 und SH8, 8-polig, IP40.
Stecker (Sub-D 9-polig, 2-reihig).
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade und Sub-D Stecker.
Dose-/Steckergehäuse mit Schirm leitend verbunden.

Drehgeber-Spezifikationen allgemein

Inkrementale Drehgeber-Spezifikationen

Elektrischer Anschluss

Kabelabgang
Steckerabgang

Ihr konfigurierter Bestell-Code

WelleImpulszahlImpulsfolgeAusgangAnschlussOption
WDGI 115M
Kai Nagel
Für technische Fragen
(Anwendungsberatung, Anpassungsentwicklung, inkrementale Drehgeberauswahl)
wenden Sie sich bitte an: Technische Anwendungsberatung inkrementale Drehgeber
Kai Nagel
Für kaufmännische Fragen und Angebote
wenden Sie sich bitte an: Vertriebsinnendienst (Deutschland)
Im deutschsprachigen Ausland
wenden Sie sich bitte an: Ihren Distributor
Sie wünschen ein Angebot oder möchten zurückgerufen werden. Anfrage
